В этой статье объясняется, как настроить Сокеты в активной/пассивной конфигурации Высокой Доступности (HA) для сайта. Мы рекомендуем прочитать Что такое Высокая Доступность Сокетов (HA) перед тем, как вы реализуете развертывание Сокетов в HA.
Для получения дополнительной информации о использовании Сокетов HA с Alt. WAN ссылки, см. Интеграция Cato с альтернативной WAN сетью.
-
Каждый Сокет должен иметь уникальный IP-адрес
-
Мы рекомендуем, чтобы оба Сокета использовали одну и ту же основную версию ОС Сокетов (например, 14.1.13986 и 14.0.12764)
Для получения дополнительной информации о добавлении Сокета на сайт, см. Использование приложения управления Cato для добавления сайтов.
Чтобы включить Высокую Доступность на новом сайте:
-
Подключите первый Сокет Cato.
-
В приложении управления Cato, проверьте, что Сокет Cato был обнаружен и ассоциируйте его с требуемым сайтом.
-
Продолжайте со следующей процедурой.
Чтобы включить Высокую Доступность на существующем сайте:
-
Подключите резервный Сокет Cato.
-
Убедитесь, что существует Ethernet-соединение между портами LAN1 обоих Сокетов Cato.
-
В приложении управления Cato, проверьте, что резервный Сокет Cato был обнаружен и назначьте его на соответствующий сайт.
-
Приложение управления Cato автоматически определяет, что на выбранном сайте уже подключен Сокет Cato. Затем он назначает второй Сокет Cato как резервный для режима Высокой Доступности.
Вы можете изменить VRID и управляющие IP-адреса для HA Сокетов.

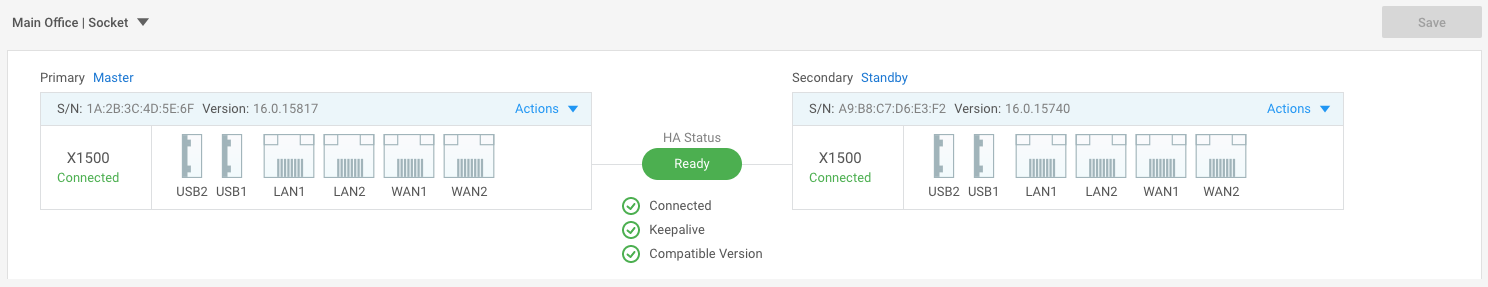

Раздел Высокой Доступности показывает следующую информацию о Сокетах:
-
Серийный номер (S/N)
-
Версия Сокета
-
Управляющий IP-адрес для WebUI Сокета
-
Опция открыть WebUI Сокета с использованием SSO
-
-
Статус Высокой Доступности - общий статус HA для сайта (см. ниже для описания статуса)
-
Какой Сокет является главным (в настоящее время активен)
-
Статус подключения каждого Сокета к Cato Cloud
-
Номер VRID (см. ниже Изменение VRID)
|
Элемент |
Описание |
|---|---|
|
Статус |
HA статус для сайта (Готов или Не готов), показывается готов только когда каждый индикатор статуса HA в порядке |
|
Подключено |
Зеленая иконка указывает, что оба Сокета имеют WAN-соединение к Cato Cloud |
|
Keepalive |
Зеленая иконка указывает, что один Сокет является основным, а другой — вторичным (Если оба Сокета имеют статус основного, то возникает проблема HA разделенного мозга) |
|
Совместимая версия |
Зеленая иконка указывает, что оба сокета работают на совместимых (одной основной версии) версиях сокетов, например 14.1.13986 и 14.0.12764 |

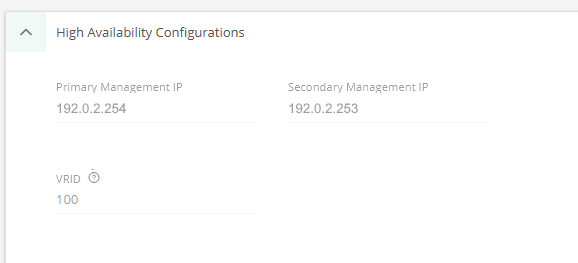

Раздел Конфигурации высокой доступности позволяет настроить IP-адрес управления, который можно использовать для открытия веб-интерфейса Socket в браузере для каждого Socket. Кроме того, одним щелчком можно открыть страницу входа Socket WebUI в новой вкладке.
Примечание
Примечания:
-
IP-адрес управления должен находиться в пределах родного диапазона одного из LAN-соединений.
-
IP-адрес управления вторичного Socket доступен только из родного диапазона LAN.
-
Когда BGP включен, попытка пинговать вторичный IP-адрес управления с устройства в LAN Socket будет неудачной. Это известное поведение.
-
-
Если вы отмените назначение первичного или вторичного Socket с сайта, Socket будут присвоены новые IP-адреса управления.
-
По умолчанию Cato назначает два последних IP-адреса в родном диапазоне в качестве управляющих IP для каждого Socket. Если эти управляющие IP находятся в пределах диапазона DHCP, то диапазон DHCP автоматически обновляется так, чтобы управляющие IP не включались в диапазон DHCP и оставались последними двумя IP-адресами в родном диапазоне.
Чтобы изменить IP-адрес управления:
-
В меню навигации выберите Network > Sites и выберите сайт.
-
В меню навигации выберите Site Configuration > Socket.
-
Разверните раздел Конфигурации высокой доступности и введите новый IP-адрес Первичного управления для Socket, используемого для Socket WebUI.
-
Повторите предыдущий шаг для IP-адреса Вторичного управления.
-
Нажмите Сохранить.
Чтобы открыть Socket WebUI, в выпадающем меню Действия для Socket выберите Socket WebUI. Socket WebUI открывается в новой вкладке браузера и автоматически выполняет вход. Для получения дополнительной информации см. Доступ к Socket WebUI.
Sockets используют сообщения VRRP (в соответствии с RFC 5798) для определения моментов, когда основной Socket вышел из строя и когда он снова функционирует.
Сообщения VRRP имеют ID, который позволяет другим сетевым сущностям в той же сети идентифицировать соответствующие им сообщения VRRP. По умолчанию Cato Networks использует VRID 100.
По умолчанию самый низкий номер LAN-порта используется как для трафика HA Keepalive, так и для пользовательского трафика. Оставшиеся LAN-порты переносят только пользовательский трафик.

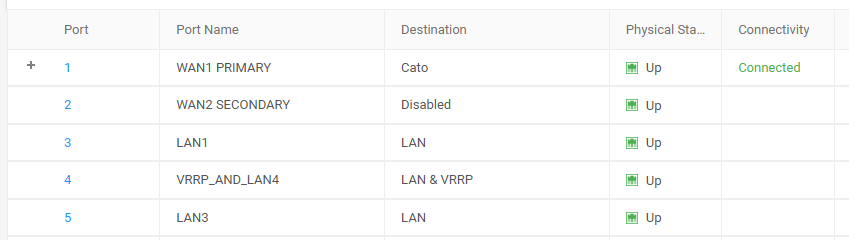

Вы можете выбрать любой LAN-порт для трафика HA Keepalive, изменив Назначение порта с LAN на LAN & VRRP. На следующем скриншоте показан порт 3 для пользовательского трафика LAN и порт 4 для трафика HA Keepalive и пользовательского трафика.
Вы можете определить только один LAN-порт с Назначением, как LAN & VRRP.
Чтобы изменить, какой LAN-порт используется для трафика HA Keepalive:
-
В меню навигации выберите Network > Sites и выберите сайт.
-
В меню навигации выберите Site Configuration > Socket.
-
Выберите LAN-порт, который в настоящее время используется для трафика HA Keepalive.
Панель Редактировать интерфейс Socket открывается.
-
В раскрывающемся меню Назначение выберите LAN, затем нажмите Применить.
-
Выберите новый порт LAN для трафика HA keepalive.
-
В раскрывающемся меню Назначение выберите LAN & VRRP, затем нажмите Применить.
-
Нажмите Сохранить. Новый порт LAN используется для трафика HA keepalive и пользовательского трафика.
Для Socket, использующих несколько WAN-соединений, если между Socket и PoP находится устройство NAT, возможно, что одно или более WAN-соединений не смогут подключиться к PoP. Это может вызвать проблемы с подключением, такие как статус HA сайта Не готов.
PoP использует исходный порт каждого входящего DTLS-соединения для подключения каждого WAN-соединения к одному и тому же логическому туннелю. Устройство NAT может изменить исходный порт и предотвратить подключение WAN-соединения к тому же логическому туннелю, что и другие WAN-соединения.
