Управление Сокетами

Обзор

В этой статье описаны функции, которые помогают управлять Сокетами Cato, настроенными для вашей учетной записи:

  • Используйте страницу Socket в Приложении Управления Cato (или Веб-интерфейс сокета), чтобы управлять Сокетом с одной площадки, а затем переназначать его на другую

  • Изменение пароля Сокета через Веб-интерфейс сокета

    • Понимание сертификатов Веб-интерфейса сокета

  • Использование кнопки сброса Сокета для:

    • Сбросить пароль

    • Отменить назначение Сокета с сайта

Управление Сокетами Cato для Площадки

Вы можете использовать экран Socket для управления Сокетами для площадки, и он показывает детальный обзор портов каждого Сокета и их состояния. Вы также можете включать и отключать порты.


на этой странице можно назначать и отменять назначение Сокетов для площадки. После того как вы отмените назначение Сокета, он автоматически сбрасывается до заводских настроек по умолчанию. Когда вы назначаете Сокет площадке, Приложение Управления Cato отправляет настройки на Сокет и перезаписывает любые ручные конфигурации.

Чтобы отменить назначение Сокета с площадки:

  1. В меню навигации нажмите Сеть > Площадки, и выберите площадку, с которого вы отменяете назначение Сокета.

  2. В меню навигации нажмите Настройки Сайта > Сокет.

  3. В меню Действия площадки, с которой вы отменяете назначение, выберите Отменить назначение.

    Откроется окно предупреждения.

  4. Нажмите ОК.

    Сокет отменено назначение с площадки. Аккаунт получает новое Уведомление для активации нового Сокета.

Чтобы назначить Сокет площадке:

  1. Нажмите значок уведомления notification.png.

  2. В панели Уведомления нажмите Активация Нового Сокета.

    Сообщение показывает серийный номер (S/N) для каждого доступного Сокета.

  3. Нажмите Принять.

    Откроется окно Назначить Сокет площадке.

  4. Из выпадающего меню выберите площадку для Сокета.

    Примечание

    Примечание: Если в окне отображается Нет результатов, нажмите Отмена и убедитесь, что вы выбрали правильный Тип сокета в поле Тип соединения для данного сайта.

  5. Нажмите Продолжить.

    Сокет добавлен на площадку.

Ручное переключение роли HA Сокета

В некоторых сценариях может понадобиться переключение ролей HA, назначенных вашим Сокетам. Например, если ваш вторичный Сокет имеет лучшую пропускную способность, чем основной.

Примечание

Примечание: Cato рекомендует вручную переключать роль HA в окно обслуживания или в нерабочее время, так как этот процесс потребует минимального времени простоя.

Чтобы вручную переключить роль HA:

  1. Отмените назначение основного Сокета, используя вышеуказанную процедуру. Это приведет к переключению на вторичный Сокет, который станет основным.

  2. Переназначьте Сокет площадке. Теперь он получит роль вторичного Сокета.

Понимание сертификатов Веб-интерфейса сокета

Сертификаты Веб-интерфейса сокета имеют TTL (время жизни) в 300 дней. Когда Сокет запускается, перезагружается или обновляется, Cato проверяет, когда истечет срок действия сертификата Веб-интерфейса сокета. Если сертификат должен истекать в течение 90 дней, создается новый сертификат. То есть, если вы не обновляли или перезагружали ваш Сокет в последние 210 дней, вам будет выдан новый сертификат.

Поэтому, если вы хотите обновить сертификат вне окна обновления аккаунта, перезагрузите Сокет. Учтите, что перезагрузка Сокета приведет к некоторому временному простоя вашей сети, пока Сокет перезагружается и переподключается к PoP.

Примечание

Примечание: В HA-паре, если вы хотите перезагрузить Сокеты, Cato рекомендует сначала перезагрузить Вторичный сокет, а затем Основной. Это означает, что при переключении на Вторичный сокет он будет обновлен с новым сертификатом, в то время как Основной обновляется с новым сертификатом.

Отвязка Сокета с помощью Веб-интерфейса сокета

Существуют ситуации, когда после использования Приложение Управления Cato для отвязки Сокета, вы не можете затем закрепить тот же Сокет на другую площадку. Например, если Сокет был отключен от Cato Сети перед нажатием Отменить назначение. В этом случае используйте Веб-интерфейс сокета для отвязки Сокета и сброса настроек Сокета, а затем вы можете использовать Приложение Управления Cato для его назначения на другую площадку. Сокет остается на той же версии аппаратного обеспечения.

Используйте Веб-интерфейс сокета для отвязки Сокета только после выполнения процедуры отвязки в Приложении Управления Cato (см. выше).

Поддерживается для Сокетов версии v15 и выше.

Для использования Веб-интерфейса сокета для отвязки Сокета:

  1. Войдите локально в Веб-интерфейс сокета, см. Доступ к Веб-интерфейсу сокета.

  2. С вкладки Администрирование нажмите Отвязать сокет.

Изменение пароля Сокета

Вы можете изменить пароль для Сокета из Веб-интерфейса сокета.

Политика паролей для Сокетов Cato требует, чтобы вы меняли пароль каждые 90 дней. После 90 дней срок действия пароля истекает, и окно входа на Веб-интерфейс сокета предлагает вам аутентифицироваться и ввести новый пароль. Новый пароль не может совпадать с любым из трех предыдущих паролей.

Чтобы изменить пароль Сокета из Веб-интерфейса сокета:

  1. В меню навигации нажмите Сеть > Площадки и выберите площадку.

  2. В меню навигации нажмите Настройки Сайта > Socket.

  3. В меню Действия сокета выберите Веб-интерфейс сокета.

    Браузер открывает новую вкладку и входит во Веб-интерфейс сокета.

  4. На панели меню выберите Администрирование.

  5. В разделе Пароль администратора введите текущий и новый пароль.

  6. Нажмите Подтвердить. Пароль Сокета изменен.

Сброс пароля администратора и сброс Сокета

Вы можете использовать кнопку сброса Сокета для выполнения этих действий на физическом Сокете:

  • Сбросьте пароль администратора к заводскому паролю по умолчанию (admin), что не влияет на сетевой трафик

  • Сбросьте Сокет на настройки по умолчанию

    После физического сброса Сокета, если вы хотите переназначить его на другую площадку, отвяжите Сокет с оригинальной площадки (см. выше Управление сокетами Cato для площадки).

Вы должны иметь физический доступ к Сокету для выполнения этих действий сброса. Убедитесь, что вы нажимаете и удерживаете кнопку сброса для выполнения действий сброса, вместо многократного нажатия кнопки.

Примечание

Примечание: Вам нужно использовать скрепку и нажать кнопку внутри отверстия для соответствующей модели Сокета. Для получения дополнительной информации о том, как определить правильную модель Сокета, см. Обзор перепрошивки Сокетов Cato.

Чтобы сбросить пароль администратора на Сокете:

  • Модели Сокетов X1500 и X1500B - Нажмите и удерживайте кнопку F/D примерно 10 секунд. Пароль сброшен до значения по умолчанию: admin.

  • Модели Socket X1600 и X1600 LTE - Нажмите и удерживайте кнопку Сброс/FD около 10 секунд. Пароль сброшен до значения по умолчанию: admin.

  • Модели Socket X1700 - Нажмите и удерживайте кнопку FD около 10 секунд. Пароль сброшен до значения по умолчанию: admin.

  • Модели Socket X1700B - Нажмите и удерживайте кнопку Сброс/FD около 10 секунд. Пароль сброшен до значения по умолчанию: admin.

Сброс Сокета к настройкам по умолчанию

Примечание

Примечание: Следующее следует использовать только в случае недоступности туннеля Cato и когда вы не можете получить доступ к Приложению Управления Cato.

  • Модели Socket X1500 и X1500B - Нажмите и удерживайте кнопку сброса около 30 - 35 секунд. Сокет сброшен до настроек по умолчанию, и конфигурации удалены. Чтобы отвязать сокет от сайта, см. выше Управление Сокетами Cato для сайта.

  • Модели Socket X1600 и X1600 LTE - Нажмите и удерживайте кнопку Сброс/FD около 30 - 35 секунд. Сокет сброшен до настроек по умолчанию, и конфигурации удалены. Чтобы отвязать сокет от сайта, см. выше Управление Сокетами Cato для сайта.

  • Модели Socket X1700 - Нажмите и удерживайте кнопку FD около 30 - 35 секунд. Сокет сброшен до настроек по умолчанию, и конфигурации удалены. Чтобы отвязать сокет от сайта, см. выше Управление Сокетами Cato для сайта.

    Нажатие на кнопку Сброс включает и выключает сокет.

  • Модели Socket X1700B - Нажмите и удерживайте кнопку Сброс/FD около 30 - 35 секунд. Сокет сброшен до настроек по умолчанию, и конфигурации удалены. Чтобы отвязать сокет от сайта, см. выше Управление Сокетами Cato для сайта.

Использование инструмента Трассировка маршрута из сокета

Трассировка маршрута используется для идентификации маршрутизаторов (хопов) между источником и пунктом назначения. Трассировка маршрута работает, отправляя сначала пакет на IP-адрес назначения с временем жизни (TTL) 1. Когда пакет достигает первого маршрутизатора на пути, маршрутизатор уменьшает TTL на 1. Поскольку новый TTL равен 0, маршрутизатор отбросает пакет и отвечает сообщением ICMP о превышении времени жизни, исходящим от его собственного IP-адреса. Теперь Трассировка маршрута имеет IP-адрес первого маршрутизатора на пути, поэтому он отправляет еще один пакет с TTL значением 2 (исходный TTL увеличен на 1), и второй маршрутизатор на пути отвечает сообщением о превышении TTL.

Этот процесс повторяется, пока трассировка маршрута не достигнет IP-адреса назначения. Есть таймер на 60 секунд для завершения трассировки маршрута и максимум 20 хопов.

Выберите связь сокета, которую вы используете для запуска трассировки маршрута, и введите имя хоста назначения или IP-адрес.

Это типы связей сокета, которые вы можете использовать для запуска трассировки маршрута:

  • ЛВС - Пакеты отправляются с использованием внутренней сети ЛВС для сайта.

  • ALT WAN - Пакеты отправляются с использованием ALT. Туннель WAN через MPLS сеть.

  • WAN через Cato - Пакеты отправляются с использованием туннеля через Cato Cloud.

  • WAN <ISP> непосредственно - Пакеты отправляются с использованием туннеля через Интернет напрямую к ISP. Обход Cato Cloud.


Чтобы выполнить трассировку маршрута из ссылки Socket:

  1. В меню навигации нажмите Сеть > Площадки и выберите сайт.

  2. В меню навигации нажмите Настройки Сайта > Socket.

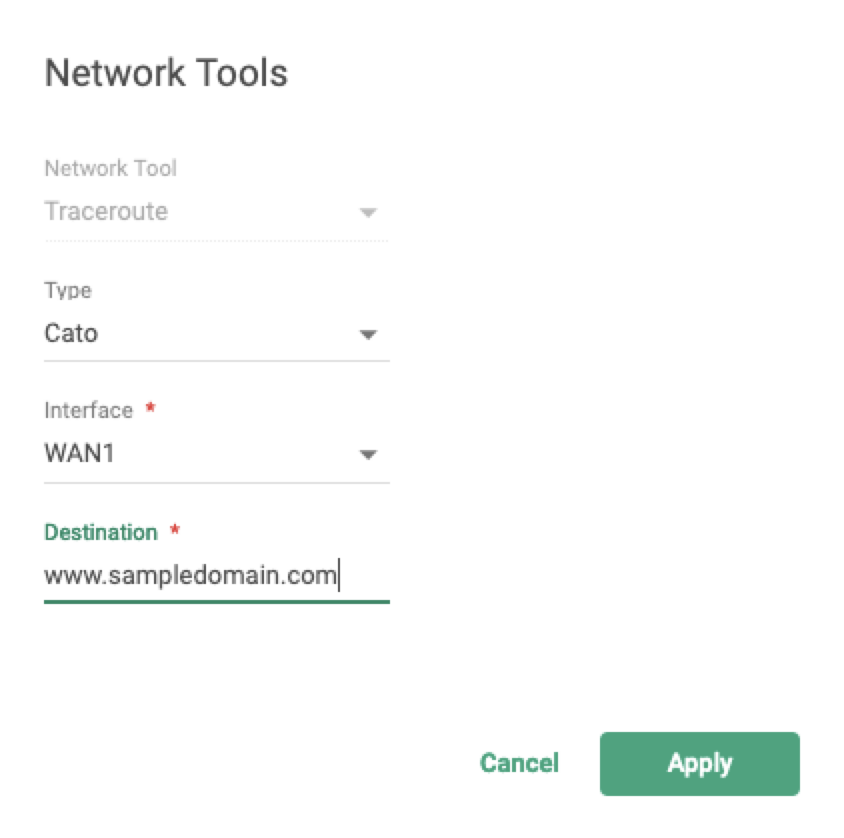

  3. В меню Действия сокета выберите Сетевые инструменты. Трассировка маршрута выбрана автоматически.

  4. В разделе Тип выберите, отправляются ли пакеты через Cato Cloud или обходят его.

  5. В разделе Интерфейс выберите ссылку, которая отправляет пакет.

  6. В разделе Назначение введите домен или IP-адрес для трассировки маршрута.

  7. Нажмите Применить.

    Окно показывает результаты теста трассировки маршрута.

Состояния портов сокета

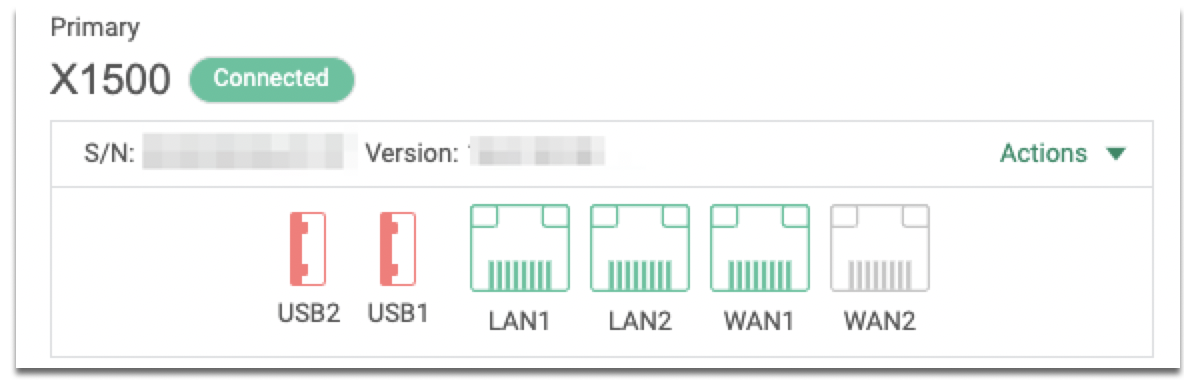

Вы можете просмотреть состояние каждого порта на странице Socket для сайта. Кроме того, вы можете наводить курсор на каждый порт для получения более подробной информации о состоянии. Например, если порт отображает состояние Подключен и Отключен, вы можете навести курсор и посмотреть, связано ли это с тем, что туннель не работает или IP-адрес не выделен.

Кроме того, вы можете навести курсор на Статус сокета, чтобы увидеть время его работы. Это поможет вам понять, связана ли проблема с отключением площадки с перебоями в электроснабжении.

Для получения подробной информации о статусе сокета и статусов портов, смотрите Работа с панелью предпросмотра сайта.
