Использование страницы Топология

Эта статья объясняет, как использовать страницу Топология для получения обзора площадок в вашей учётной записи и пользователей SDP, подключённых к сети.

Обзор

Страница Топология отображает обзор площадок для аккаунта и пользователей, которые в данный момент подключены к Cato Cloud. Она также содержит параметры, позволяющие легко управлять часто используемыми настройками и отображать некоторые аналитические данные в реальном времени.

Вы можете использовать функцию Веб-интерфейс сокета для централизованного доступа к Веб-интерфейсу сокета для конкретного сайта. Для получения дополнительной информации смотрите, Доступ к облаку Socket WebUI.

Использование страницы топологии

Страница Топология предоставляет несколько ярлыков для пользователей и площадок, которые ведут вас непосредственно на страницу Сетевой аналитики для конкретных площадок или пользователей, или для всей учётной записи.

Чтобы показать страницу Топология:

В меню навигации нажмите Домашняя > Топология.

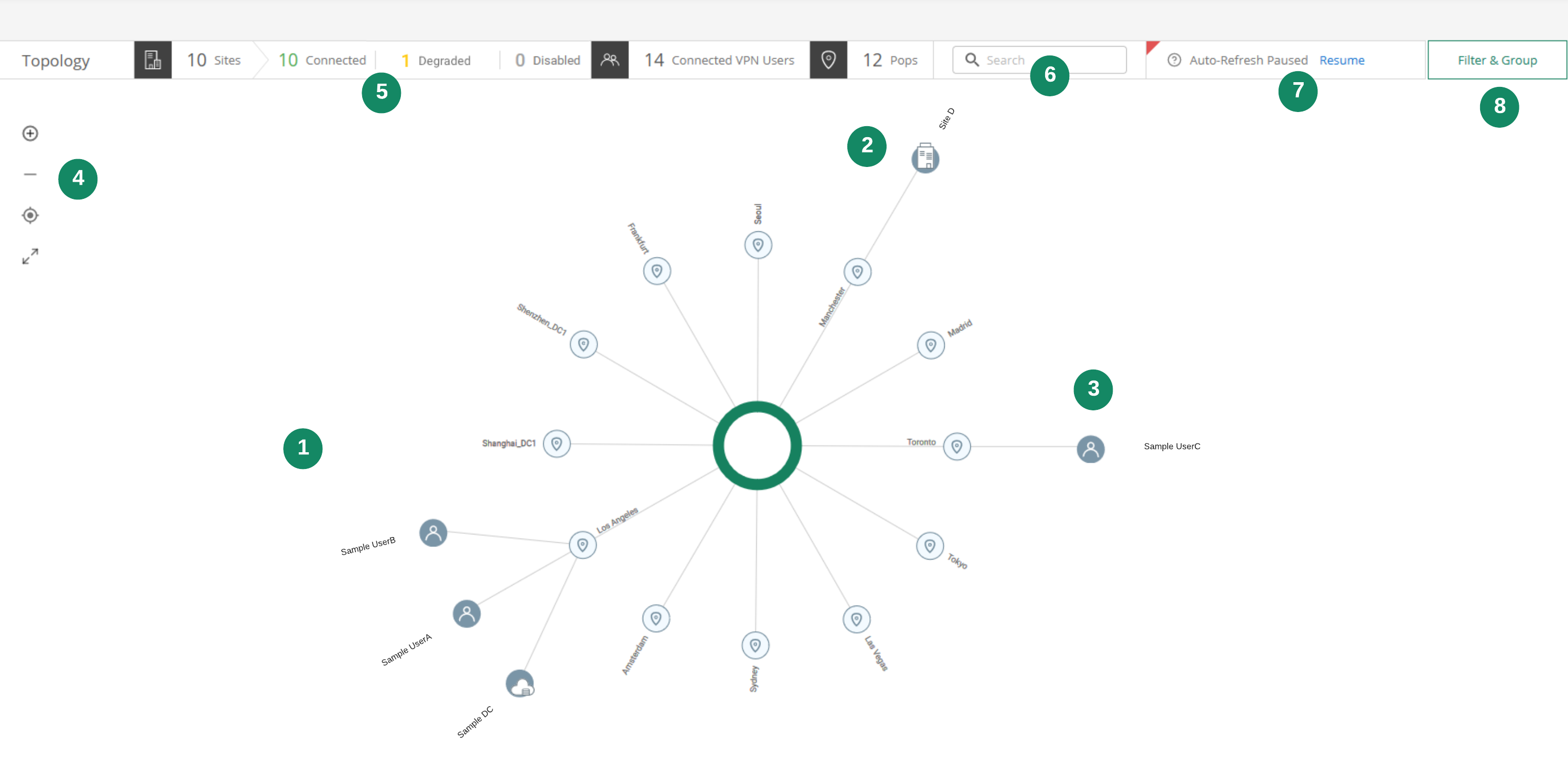

Следующий скриншот показывает разделы страницы Топология.

Статус	Описание
1	Значок сайта соответствует настройке Тип (в разделе Общие настройки для сайта). Типы включают Филиал, Главный Офис, Облачный Центр Обработки Данных и Дата-Центр. Значок пользователя в соответствии с ОС Клиента Страница Топология не отображает индивидуальных пользователей, которые подключены к сети в офисном режиме.
2	Увеличить Уменьшить Центрировать страницу Топология и сбросить до начального увеличения Развернуть все узлы сайта, PoP, и пользователей SDP Свернуть все узлы сайта, PoP, и пользователей SDP
3	Раздел быстрого фильтра для страницы Топология позволяет вам отображать только следующие элементы: Сайты - Все сайты, настроенные для вашей учётной записи Подключено - Все сайты, активно подключенные к PoP в Cato Cloud Отключено - Сайты, которые НЕ подключены к Cato Cloud Ухудшено - Сайты, испытывающие проблемы с подключением, например, порт или туннель не работает, или Статус HA не готов Отключено (Деактивировано) - Сайты, которые отключены в CMA (вручную или из-за истекшей лицензии) Подключенные пользователи SDP - Активно подключенные пользователи SDP и LAN к облаку Cato
4	Поиск - введите поисковую строку (даже частичное имя для сайта или пользователя SDP), и страница Топология автоматически обновляется, чтобы показывать только элементы, которые соответствуют поиску
5	Фильтр & Группировать - Нажмите эту кнопку, чтобы открыть панель Фильтр & Группировать для детального контроля над тем, как элементы на странице Топология отображаются. Смотрите ниже, Использование панели фильтров и группировки.

Понимание панели информации о сайте

Когда вы нажимаете на сайт на странице Топология, открывается панель и показывает подробности о сайте. Для информации о панели предварительного просмотра сайта смотрите Работа с панелью предварительного просмотра сайта.

Использование панели фильтров и группировки

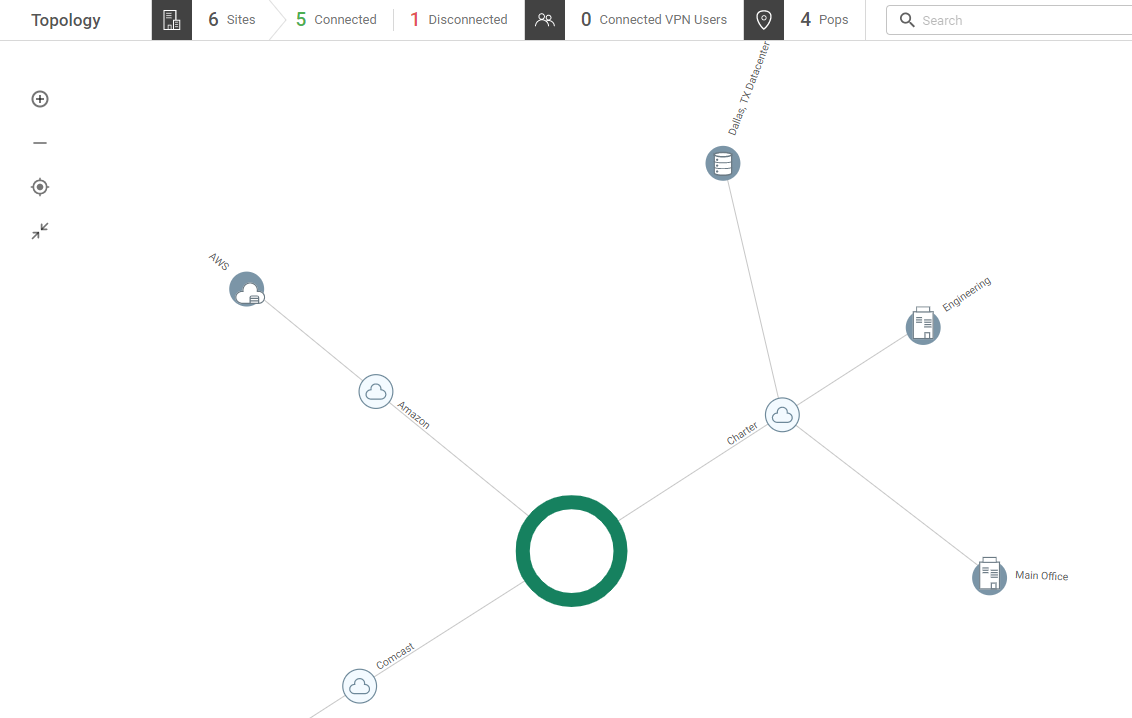

Панель Фильтровать & Группировать позволяет вам легко контролировать, как сайты и пользователи SDP отображаются на странице топологии. Раздел Показать управляет отображением сайтов и пользователей SDP на текущей странице. Раздел Группировать позволяет управлять узлами, используемыми для отображения сайтов и пользователей SDP. Каждый узел агрегирует соответствующие сайты и пользователей SDP вокруг них. Следующий пример показывает сайты в соответствии с провайдером (ISP):

Пояснение к изменениям фильтров и опций группировки

Это параметры отображения в панели Фильтровать & Группировать:

Показать > Сайты - отображает все сайты в учетной записи. Используйте следующие параметры, чтобы выбрать, какие сайты отображаются или скрываются на странице Топология:
- Подключено - сайты, которые в данный момент подключены к облаку Cato
- Понижено - Сайты с проблемами подключения
- Отключено - сайты, которые НЕ подключены к облаку Cato
- Отключено (Деактивировано) - Сайты, которые в данный момент отключены
Показать > Пользователи SDP - Показывает или скрывает всех пользователей SDP, которые в данный момент подключены к вашей учетной записи.
Выпадающее меню Группировать - Выберите преднастроенный вариант того, как сайты и пользователи SDP группируются вокруг узлов на странице Топология:
- По Умолчанию - стандартный просмотр топологии (в зависимости от количества подключенных сайтов и пользователей в вашей учетной записи)
- None - No nodes are used, all sites and SDP users are grouped around the Cato Cloud
- Full Topology - The following nodes are used: PoP location > Sites, Users > Country, operating system (OS), and ISP
- Пользовательская Группировка - смотрите ниже
Пользовательская Группировка > Сайты или Пользователи - выберите один или несколько вариантов из нижеприведённого списка, чтобы контролировать, какие узлы используются для группировки сайтов и пользователей SDP:
- PoP - группировка в соответствии с географическим местоположением PoP
- Сайты - Все сайты сгруппированы вокруг одного узла Сайты (только для сайтов)
- Пользователи - все пользователи SDP сгруппированы вокруг одного узла Пользователи (только для пользователей)
- Страна - все сайты и пользователи SDP сгруппированы вокруг узлов для страны, определенной для сайтов (в приложении управления Cato Management Application)
- Провайдер - все сайты и пользователи SDP сгруппированы вокруг узлов для каждого местного интернет-провайдера (ISP)
- Операционная система - все пользователи SDP сгруппированы вокруг узлов для каждой операционной системы устройства (только для пользователей)

Настраиваемая группировка - Изменение иерархии узлов

Порядок параметров Группировать определяет иерархию узлов на странице Топология. Опция, которая находится в верхней части списка, является узлом, который ближе всего к облаку Cato. Вы можете перетаскивать параметры, чтобы изменить иерархию настроек Пользовательской Группировки.

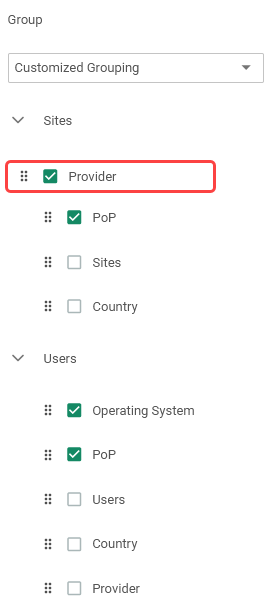

Следующий пример демонстрирует изменение иерархии сайтов, чтобы узлы провайдера располагались ближе всего к облаку Cato, а затем узлы PoP располагались после узлов провайдера.
