Окно Анализатора Приоритетов позволяет анализировать данные QoS и Политика маршрутизации (PBR) и предоставляет лучшее понимание того, как используется и маршрутизируется пропускная способность сети сайта. На основании вашего анализа вы можете внести изменения в Профили Управления Пропускной Способностью и конфигурацию PBR.
Когда это применимо, данные отображаются для каждой отдельной WAN-связи.
Чтобы показать аналитику для QoS сайта и приоритета трафика:
-
В меню навигации нажмите Сеть > Сайты и выберите сайт.
-
В меню навигации нажмите Мониторинг Сайта > Анализатор Приоритетов.
-
Чтобы отфильтровать по определенному Классу Трафика, в Поиск введите строку.
Окно Анализатор Приоритетов обновляется и показывает только Приоритеты, соответствующие строке поиска.

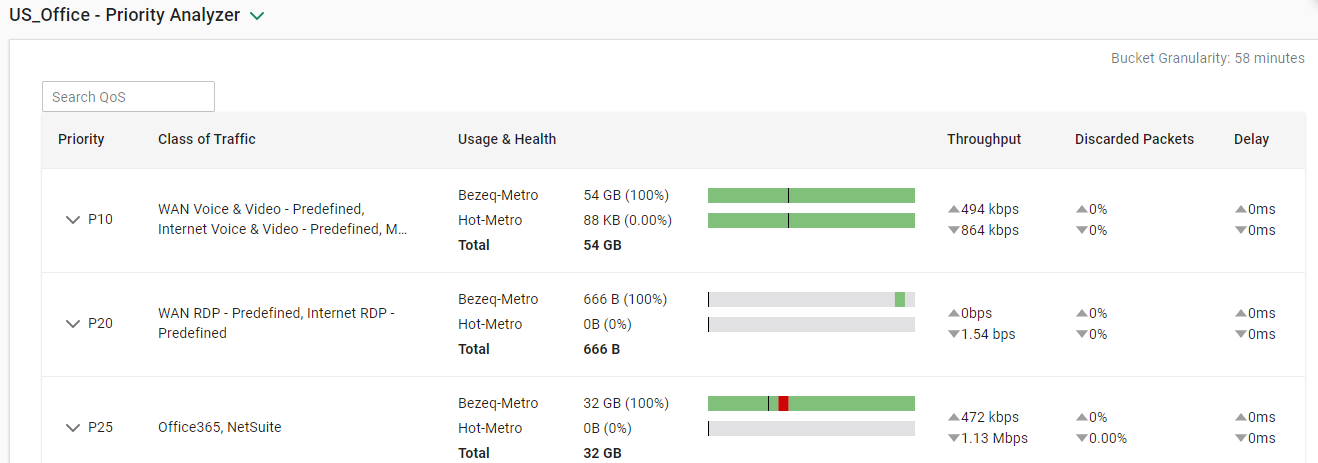

Этот пример и следующая таблица объясняют поля в Анализаторе Приоритетов для Профилей Управления Пропускной Способностью:
|
Имя |
Описание |
|---|---|
|
Гранулярность Bucket |
Количество времени, представленного в каждом Bucket |
|
Приоритет |
Профиль Управления Пропускной Способностью из Сеть > Управление Пропускной Способностью |
|
Используется в |
Имя сетевого правила, где используется этот Профиль Управления Пропускной Способностью |
|
Использование & Состояние |
|
|
Пропускная способность |
Средняя пропускная способность за временной интервал (входящий и исходящий трафик) |
|
Отброшенные пакеты |
Средний процент пакетов, отброшенных движком QoS (входящий и исходящий трафик) |
|
Задержка пакетов |
Средняя задержка трафика, вызванная движком QoS (входящий и исходящий трафик) |
Вы можете развернуть строку для конкретного профиля управления пропускной способностью, чтобы погрузиться и показать данные трафика для этого профиля.
Чтобы погрузиться в Профиль Управления Пропускной Способностью:
-
В меню навигации нажмите Сеть > Сайты и выберите сайт.
-
В меню навигации нажмите Мониторинг Сайта > Анализатор Приоритетов
-
На экране Анализатор Приоритетов нажмите кнопку развертывания
для Профиля Управления Пропускной Способностью, и строка развернется.
-
Чтобы показать данные для продолжительности корзины, наведите мышь на один из графиков.
-
Чтобы скрыть графики QoS, нажмите кнопку скрытия
для Профиля Управления Пропускной Способностью, и строка закроется.

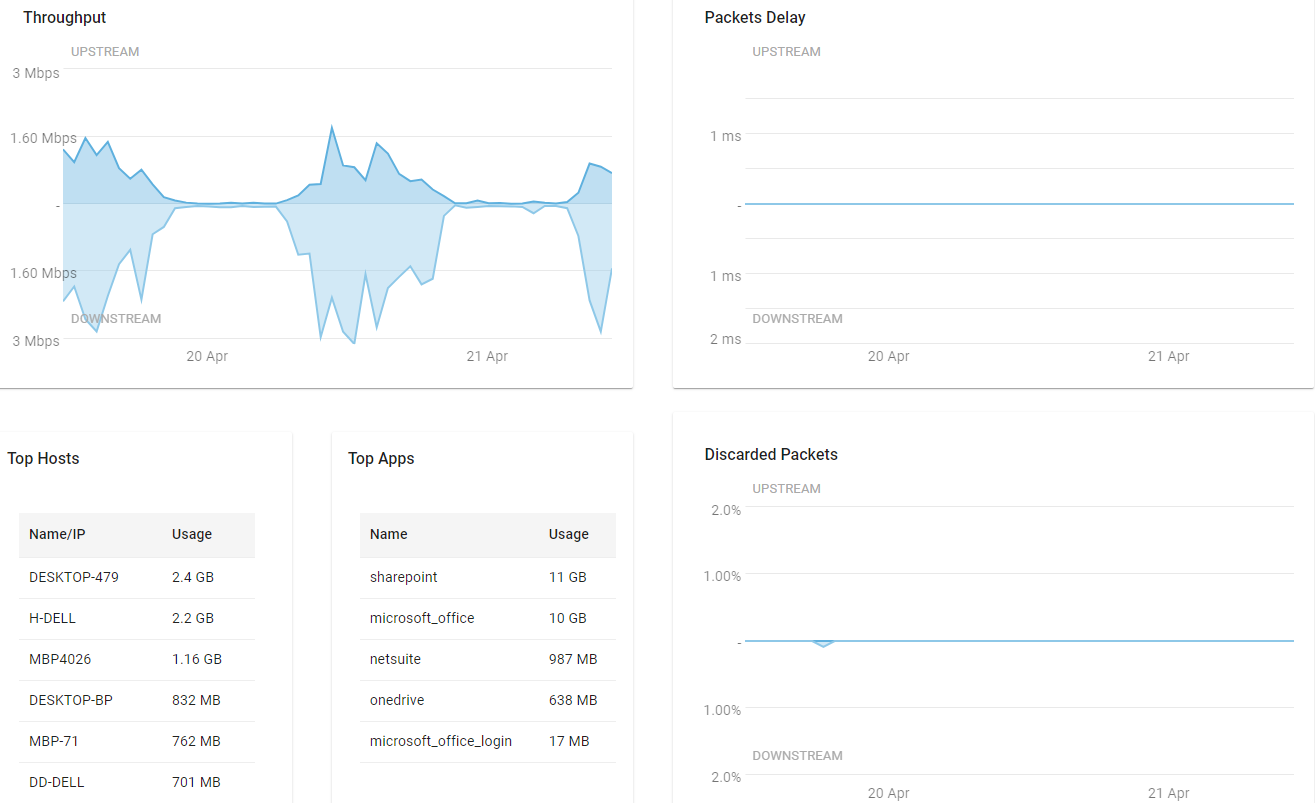

Следующий пример показывает дополнительные данные трафика для профиля:
Используйте мышь, чтобы навести на график и выбрать Bucket. Следующие окна и графики показывают данные трафика для Bucket:
-
Обзор - (не показано на скриншоте) пропускная способность, отброшенные пакеты и задержка пакетов
-
Пропускная способность - график, показывающий данные о пропускной способности
-
Задержка пакетов - график, показывающий задержку пакетов в миллисекундах
-
Основные хосты показывают специфические хосты с наибольшим использованием для этого профиля
-
Топ Приложений показывают специфические приложения с наибольшим использованием для этого профиля
-
Отброшенные пакеты - график, показывающий количество отброшенных пакетов
Примечание
Примечание: Графики в окне Анализатор Приоритетов показывают отброшенные пакеты для каждого профиля QoS. Однако, график в окне Метрики показывает совокупные отброшенные пакеты для всего сайта. Если на сайте отброшено менее 0,1% пакетов, то окно Метрики показывает 0,0% отброшенных пакетов. Таким образом, можно увидеть отброшенные пакеты в окне Анализатор Приоритетов, но окно Метрики показывает 0,0% отброшенных пакетов.
