Работа с сайтами Socket

В этой статье объясняется, как использовать страницу Socket для настройки параметров Socket и мониторинга статуса.

Обзор

Страница Socket включает в себя подробный обзор каждого порта Socket и их состояния. Настройки связи конфигурируются как часть создания сайта, и вы можете редактировать настройки и активировать дополнительные связи для Socket.

Прежде чем устанавливать Socket для сайта, убедитесь, что Требования к подключению для обновления Сокета выполнены.

Информация о пропускной способности и ёмкости Socket для каждой модели Socket доступна в технической спецификации Socket, подробнее см. в руководствах по развёртыванию и технических спецификациях Cato Socket.

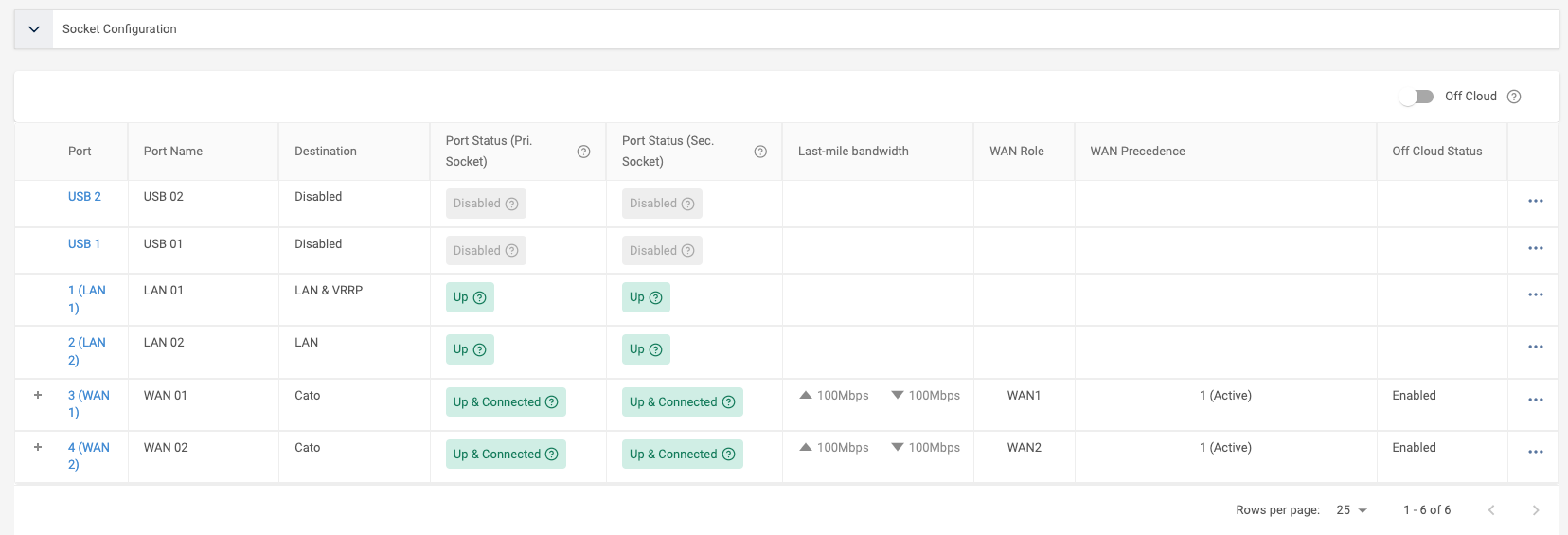

Обзор Socket отображает состояние каждого порта следующим образом:

  • Для портов, настроенных с типом назначения Cato

    • Зелёный - Кабель подключен, порт подключен к Cato

    • Жёлтый - Кабель подключен, порт отключён от Cato (нет туннеля к облаку Cato)

    • Красный - Кабель не подключен, порт отключён

  • Для портов, настроенных с другими типами назначения

    • Зелёный - Кабель подключен, порт активен

    • Красный - Кабель не подключен, порт отключён

    • Серый - порт отключён

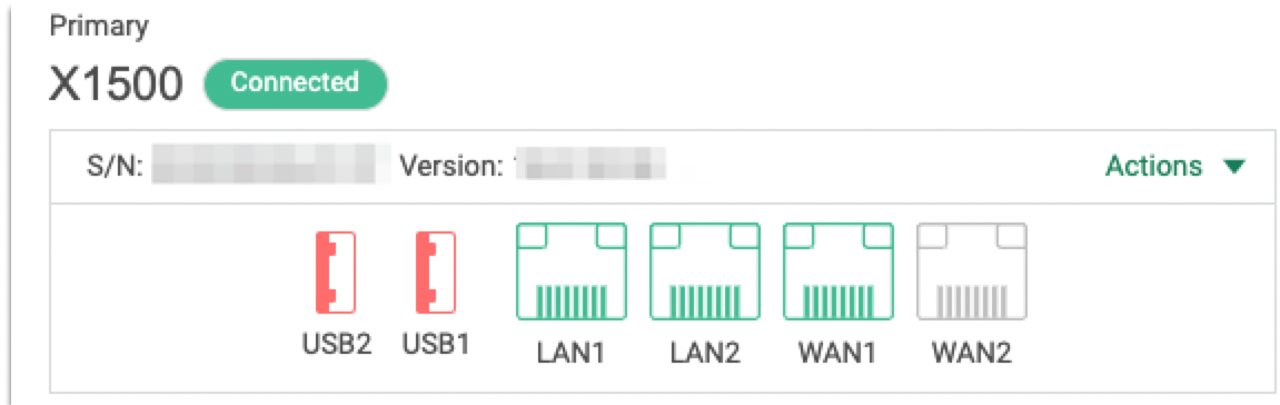

Работа с сайтами Socket X1500


Это настройки по умолчанию для Socket X1500:

  • USB2 - Отключено

  • USB1 - Отключено

  • LAN1 / порт 1 - Включено как LAN (нельзя изменить)

  • LAN2 / порт 2 - Отключено

    Связь LAN2 / порт 2 может быть использована как WAN пункт назначения, подробнее см. Обмен портами Socket

  • WAN1 / порт 3 (WAN) - Включено как Cato (Основной) (нельзя изменить)

  • WAN2 / порт 4 - Отключено или включено как Cato, в зависимости от того, выбрали ли вы опцию Включить/Использовать WAN2 при добавлении нового сайта

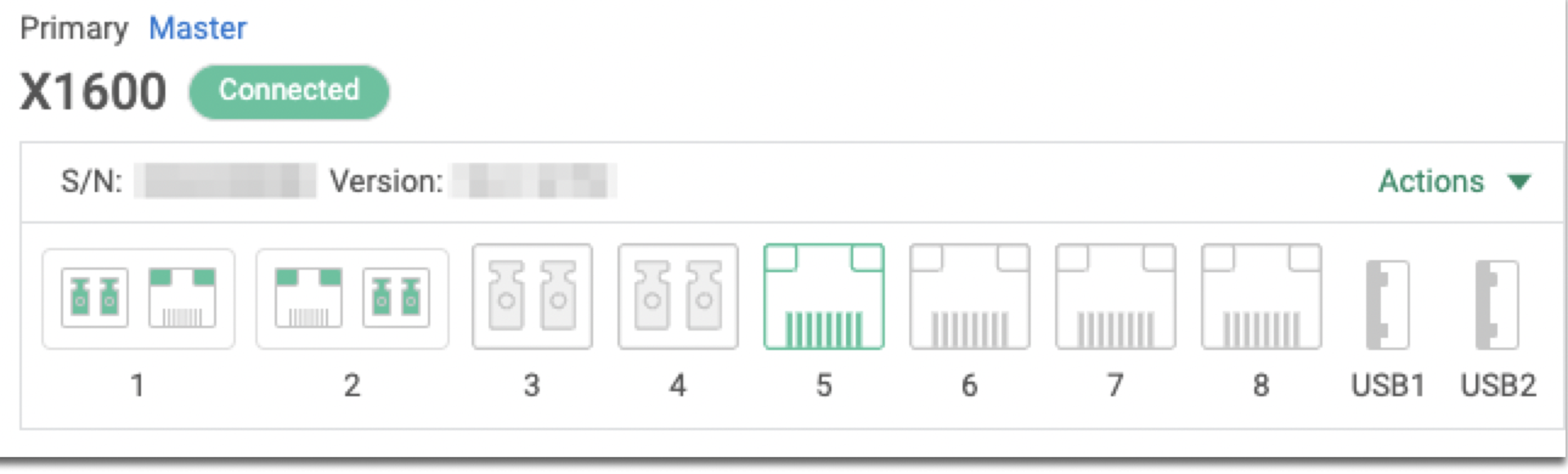

Работа с сайтом Socket X1600


Это настройки по умолчанию для Socket X1600:

  • Порт 1 – Включено как WAN 1

  • Порт 2 – Отключено или включено как WAN 2, в зависимости от того, выбрали ли вы опцию Включить/Использовать WAN2 при добавлении нового сайта

  • Порт 5 – Включено как LAN1

  • Другие порты по умолчанию отключены

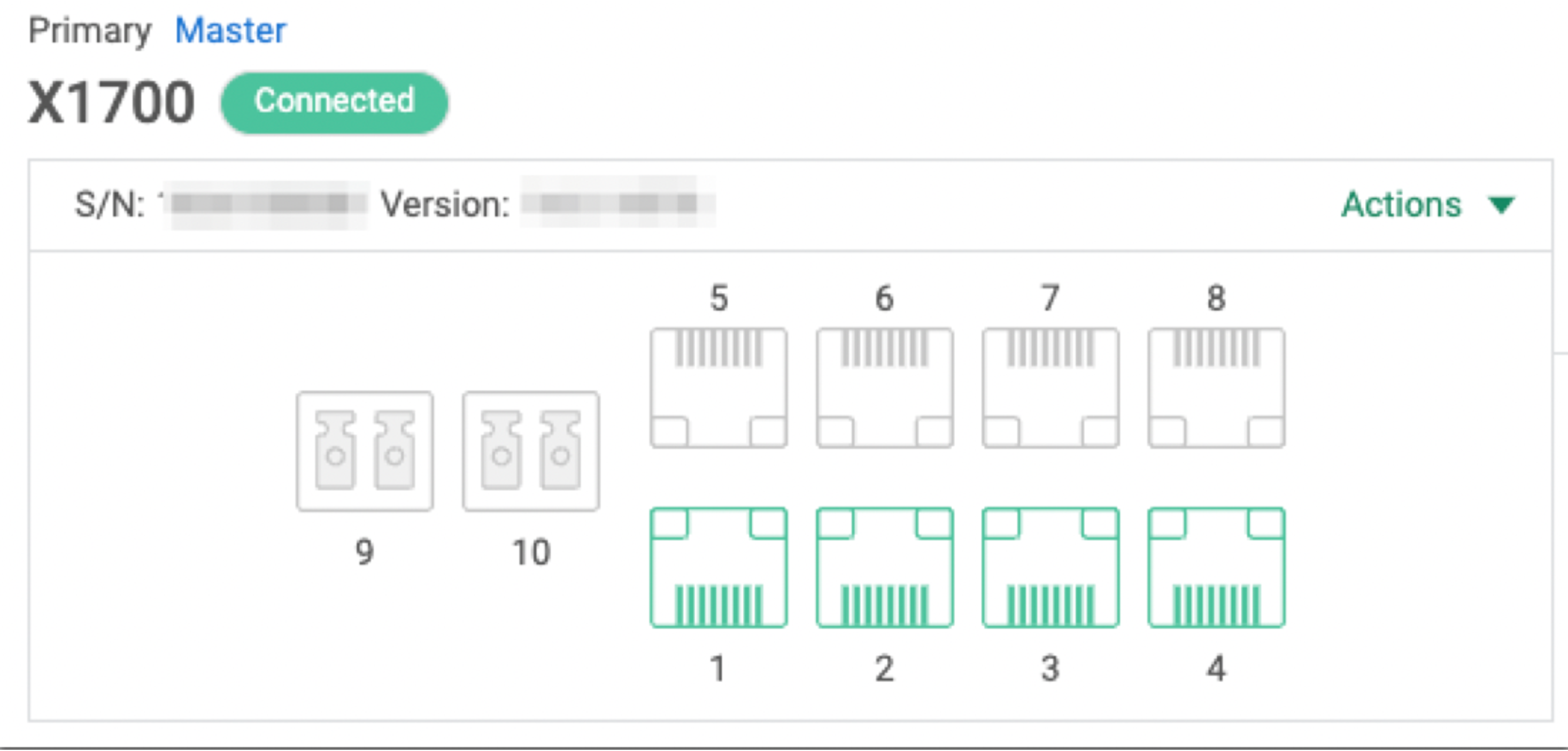

Работа с сайтом Socket X1700


Это настройки по умолчанию для Socket X1700:

  • Порт 1 - Включено как WAN 1

  • Порт 2 - Отключен или включен как WAN 2, в зависимости от того, выбрали ли вы опцию Включить/Использовать WAN2 в окне Добавить сайт

  • Порт 3 - Включен как LAN1

  • Оставшиеся порты по умолчанию отключены

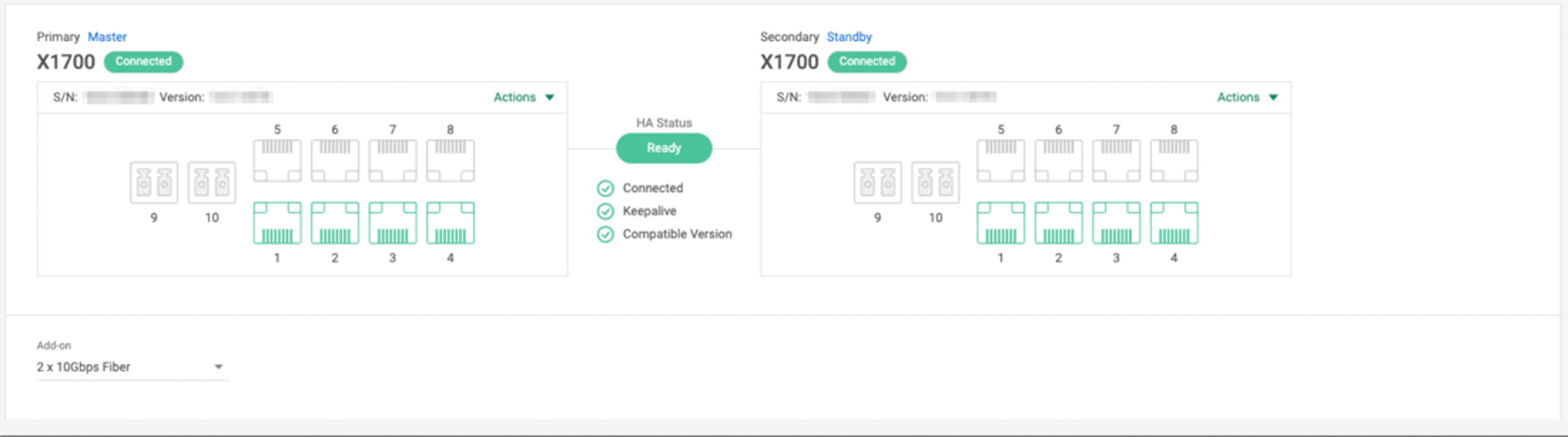

Настройка дополнения для сокета X1700

Сокет X1700 может также включать дополнения, которые представляют собой аппаратные карты с дополнительными сетевыми интерфейсами, вставляемые в слоты расширения сокета. Настройте эти интерфейсы дополнения так же, как и другие интерфейсы.

  • Дополнения обычно заказываются заранее и устанавливаются Cato Networks

  • Прежде чем вставлять дополнения в слот расширения, выключите сокет и отключите источник питания

  • Вы можете установить только одну карту дополнения в сокет X1700

Настройка по умолчанию для опции Дополнение - Нет Если настроенное дополнение в Приложение Управления Cato и фактическое оборудование не совпадают, тогда интерфейс дополнения рассматривается как физически отключенный.

Для получения дополнительной информации смотрите руководство по развёртыванию сокета X1700

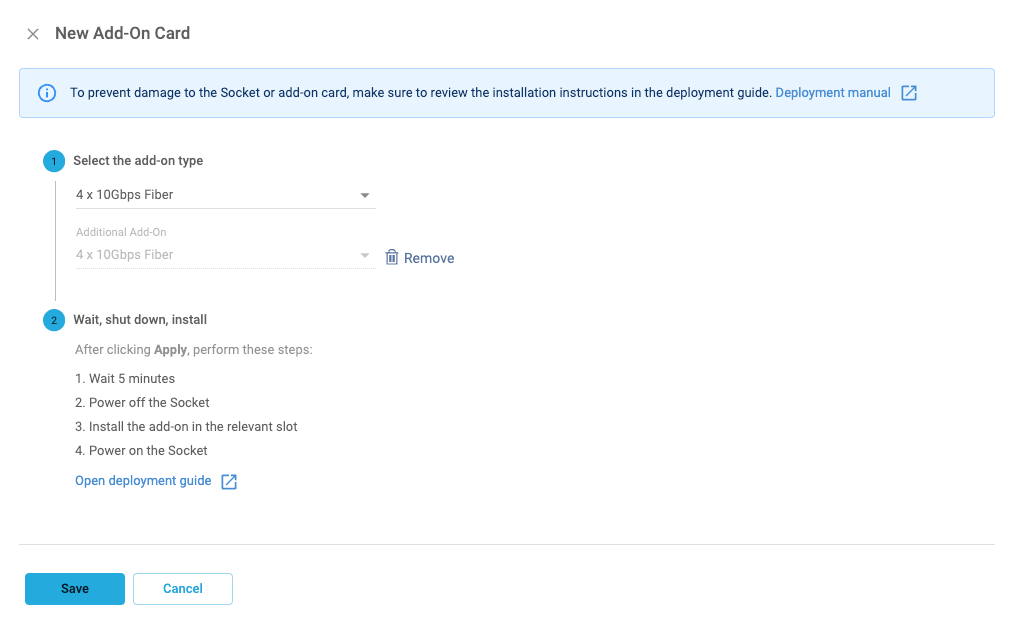

Чтобы настроить дополнение для сокета X1700:

  1. В меню навигации нажмите Сеть > Площадки и выберите сайт

  2. В меню навигации выберите Настройки сайта > Сокет

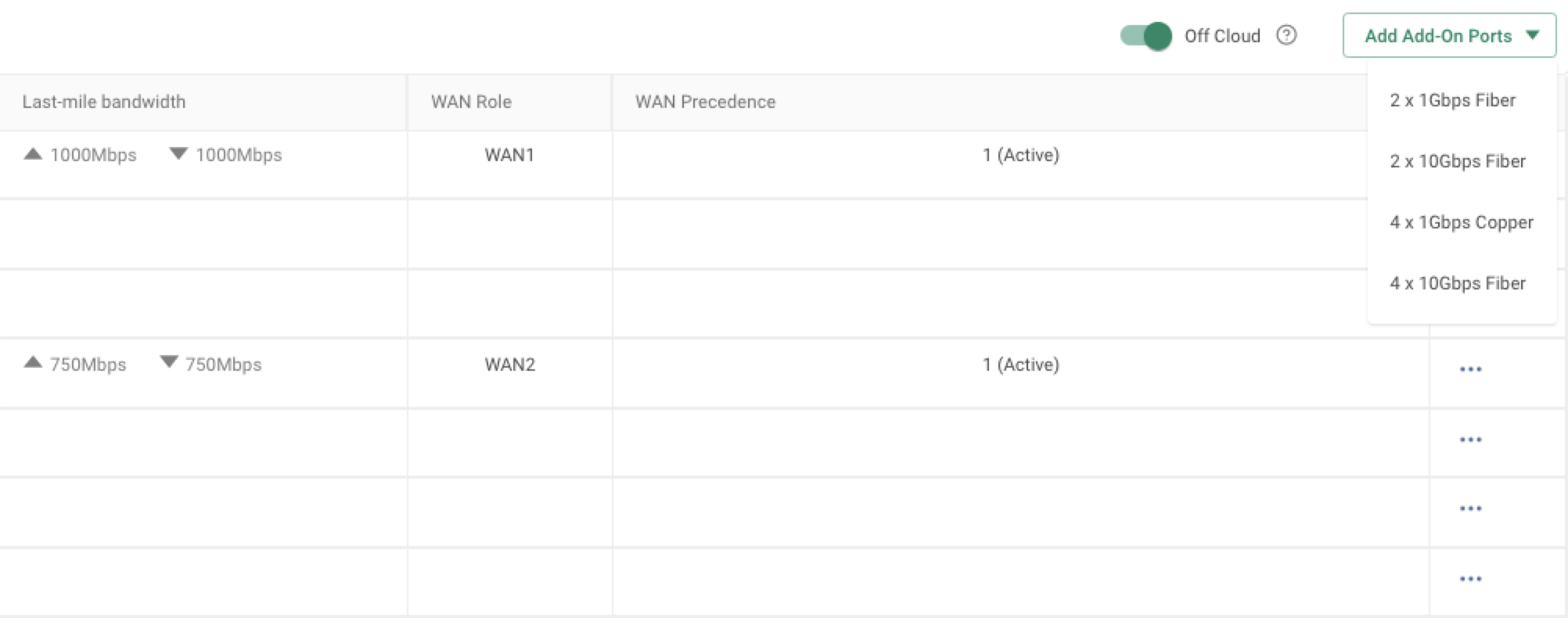

  3. В раскрывающемся меню Добавить дополнительные порты выберите дополнение для сокета


    В таблицу добавляются от двух до четырех портов.

    Как только вы выбрали дополнение, кнопка Добавить дополнительные порты отключается до тех пор, пока вы не удалите существующие порты дополнения

  4. Нажмите Сохранить

Удаление дополнительных портов

Вы можете настроить только один набор дополнительных портов за раз. Чтобы настроить новый дополнительный порт, сначала необходимо удалить существующие дополнительные порты.

Чтобы удалить дополнительные порты для сокета X1700:

  1. В меню навигации нажмите Сеть > Площадки и выберите сайт

  2. В меню навигации выберите Настройки сайта > Сокет

  3. Нажмите на горизонтальное меню \"horizontal-more-menu.png\" в строке для портов, которые вы хотите удалить, и нажмите Удалить дополнительный порт

  4. Нажмите Сохранить

Открытие веб-интерфейса сокета

Чтобы открыть веб-интерфейс сокета, в раскрывающемся меню Действия выберите Подключиться к сокету Веб-интерфейс сокета открывается в новой вкладке браузера и выполняет автоматический вход. Для получения дополнительной информации смотрите Доступ к веб-интерфейсу сокета

Настройка параметров соединения сокета

В этом разделе объясняется, как настраивать параметры для соединений, подключенных к облаку Cato, и для альтернативных каналов WAN MPLS. Также обсуждается, как настроить параметры отказоустойчивости и возврата для площадок, имеющих более одного канала к облаку Cato.

По умолчанию, площадки с сокетом включены для восстановления WAN, подробнее смотрите Устойчивость площадок сокета с восстановлением WAN


Настройка назначений интерфейса сокета

Используйте параметр Назначение для интерфейса Socket, чтобы определить, куда Socket отправляет трафик. Это параметры назначения:

  • LAN - внутренняя сеть для сайта

  • Альтернативный WAN (Уровень-2) - MPLS сеть с сайтами Socket в одной подсети

  • Отключено - этот интерфейс не отправляет и не принимает трафик

  • Альтернативный WAN - MPLS сеть с сайтами Socket в разных подсетях

  • Cato - этот интерфейс соединяется с облаком Cato

Вы не можете изменить назначение для этих интерфейсов: LAN1 (LAN) и WAN1 (Cato).

Чтобы настроить назначение для интерфейса Socket:

  1. В меню навигации нажмите Сеть > Сайты и выберите сайт.

  2. В меню навигации выберите Настройки Сайта > Socket.

  3. В таблице нажмите интерфейс.

    Открывается панель Редактировать сетевой интерфейс.

  4. Введите Имя, которое идентифицирует интерфейс в Приложении Управления Cato.

  5. Из выпадающего меню Назначение выберите назначение для этого интерфейса.

  6. Нажмите Применить. Новое назначение добавляется в строку этого интерфейса.

  7. Нажмите Сохранить.

Настройка соединений с облаком Cato

Настройте параметры соединения, которые соединяют сайт с облаком Cato. Этот раздел предназначен для связей, использующих назначение Cato.

Роли интерфейса WAN

Вы можете использовать сетевые правила для приоритизации транспорта сетевого трафика в зависимости от роли WAN. Например, вы можете определить роль WAN 1 как основной интерфейс и роль WAN 2 как дополнительный интерфейс для сетевого правила.

Вы должны определить Роль WAN для всех назначений Cato, и вы не можете использовать одну и ту же Роль WAN для нескольких интерфейсов.

Приоритеты интерфейса

Приоритет для связи, используемой для настроек переключения и возврата, определяет приоритет, с которым используются эти связи. Интерфейсы Приоритета 1 активны по умолчанию, а Socket активирует другие приоритеты, если есть проблемы с подключением или производительностью с более высоким приоритетом.

Настройте пропускную способность для сайта в соответствии с условиями вашей лицензии Cato.

Чтобы настроить параметры для связи Cato Cloud:

  1. В меню навигации нажмите Сеть > Сайты и выберите сайт.

  2. В меню навигации выберите Настройки Сайта > Socket.

  3. В таблице нажмите интерфейс.

    Открывается панель Редактировать сетевой интерфейс.

  4. Выберите Роль WAN для этого интерфейса, основываясь на требованиях ваших сетевых правил.

  5. Выберите приоритет Приоритет для интерфейса.

  6. Настройте максимальные параметры Пропускная способность для всего трафика на сайте.

    Примечание

    Примечание: Если вы введете значения Исходящий трафик или Входящий трафик, которые превосходят фактическую скорость соединения вашей связи провайдера, движок QoS облака Cato не сможет управлять трафиком.

  7. Нажмите Применить. Панель Редактировать сетевой интерфейс закрывается.

  8. Нажмите Сохранить.

Настройка соединений для альтернативных назначений WAN

Настройте параметры интерфейса WAN для направлений трафика Альтернативный WAN и Альтернативный WAN (Уровень-2) MPLS. Обычно приватные IP-адреса и интерфейсы используются для прямого подключения к поставщику MPLS.

Чтобы настроить настройки для альтернативного WAN-канала:

  1. В меню навигации нажмите Сеть > Площадки и выберите площадку.

  2. В меню навигации выберите Настройки Сайта > Сокет.

  3. В таблице кликните на интерфейс.

    Откроется панель Редактировать сетевой интерфейс.

  4. Убедитесь, что Назначение — это Альтернативный WAN и Альтернативный WAN (Уровень-2).

  5. Настроить максимальные Пропускная способность настройки для весь трафик на сайте.

    Примечание

    Примечание: Если вы вводите значения Входящий трафик или Исходящий, которые больше фактической скорости соединения вашего ISP, движок QoS Cato Cloud не может управлять трафиком.

  6. Настройте эти настройки для частных или публичных альтернативных WAN-сетей.

    1. IP-адрес интерфейса - IP-адрес для сетевого интерфейса для трафика

    2. Шлюз - IP-адрес для альтернативного WAN шлюза (например, MPLS файервол или маршрутизатор)

    3. Сеть - Диапазон IP (с CIDR) для ЛВС

    4. ID (VLAN) - Введите VLAN тег для интерфейса

  7. Нажмите Применить. Панель Редактировать сетевой интерфейс закрывается.

  8. Нажмите Сохранить.
