Настройка агрегации связи для socket

В этой статье содержатся сведения и рекомендации по развертыванию агрегации связей на нескольких портах socket.

Обзор агрегации связи на Cato сокетах

Агрегация связи (LAG) позволяет объединить до четырёх физических портов socket LAN в один логический пакет. LAG обеспечивает уровень избыточности соединения и большее пропускное способность, чем одна связь.

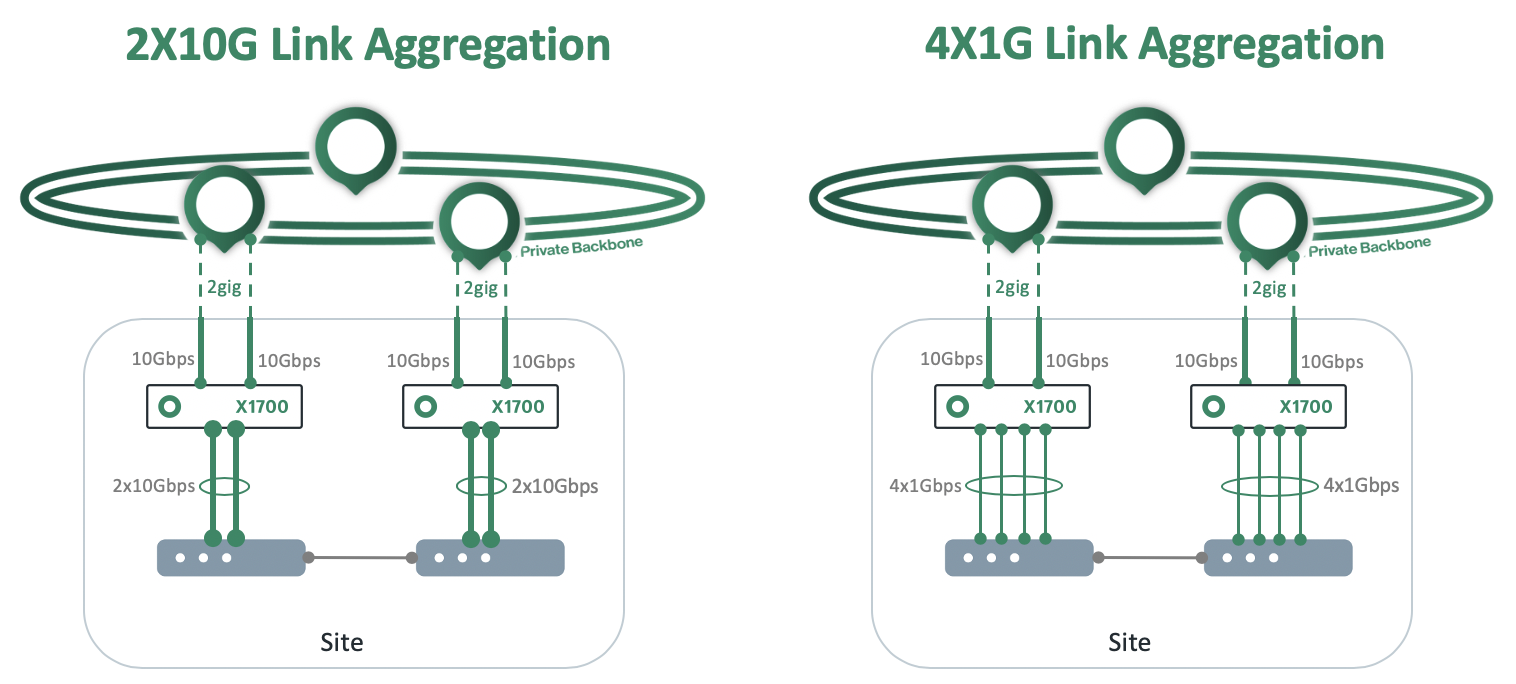

На следующей диаграмме показана примерная физическая топология для агрегации связей на X1700 сокетах, которые подключены к двум автономным коммутаторам с одинаковыми настройками LAG для каждого X1700 сокета:

  • Пример 2x10G показывает две 10Gbps порты LAN, агрегированные в один LAG пакет

  • Пример 4x1G показывает четыре 1Gbps порта LAN, агрегированные в один LAG пакет


Распределение трафика между членами агрегации связи

Сокет Cato реализует алгоритм планировщика шести элементов на поток для распределения потоков трафика между рабочими членами LAG. Кортеж состоит из этих значений:

  • Адрес исходного IP

  • Адрес назанчения IP

  • Исходный порт

  • Порт назначения

  • Адрес исходного MAC

  • Адрес назначения MAC

Хэш планировщика сопоставляет каждый поток трафика с определенным рабочим членом LAG. Если состояние члена LAG меняется на Link-Down, то планировщик переназначает потоки трафика на оставшиеся рабочие связи LAG.

Руководство по агрегации связи

  • LAG поддерживаются на всех моделях для X1500, X1600 и X1700 сокетов (не поддерживается для vSockets)

  • Для X1500 сокетов порты USB не поддерживаются как члены LAG

    • Если вы настроите порт LAN2 как главный или член LAG, то IP-адрес управления по умолчанию для порта LAN2 больше не доступен

  • Для сокетов X1600 и X1700 все члены LAG могут использовать либо порты 1Gbps, либо 10Gbps

    • Вы не можете комбинировать порты с разной скоростью в одном LAG

  • Каждый сайт поддерживает только одну связь LAG

  • LAG может содержать до четырех членов LAG

  • LAG поддерживается только для связей LAN

  • Поддерживается только статическая конфигурация LAG (LACP не поддерживается)

  • Коммутаторы должны поддерживать статический LAG и быть настроены на статический LAG, прежде чем вы начнете настраивать сайт для агрегации связи

Настройка агрегации связей

Используйте приложение управления Cato для включения и настройки параметров LAG для сокета.

Обзор высокого уровня определения LAG

  1. В меню навигации щелкните Сеть > Сайты и выберите сайт.

  2. В меню навигации выберите Настройки сайта > Сокет.

  3. Определите один из LAN портов как Главный LAG.

  4. (Необязательно) Настройте настройку минимального числа связей (Мин. связи) в LAG, которые должны быть в рабочем состоянии для работы LAG.

  5. Свяжите другие LAN порты как члены LAG.

Настройка минимального количества рабочих связей

Настройка Мин. связи для основного LAG определяет условие минимальной связи для пакета LAG. Когда количество рабочих членов LAG соответствует настройке Мин. связи, LAG считается работоспособным. Однако, если недостаточно работающих членов LAG, LAG не соответствует условию минимальной связи, и состояние пакета LAG переходит в Link-Down. Когда LAG в состоянии Link-Down, сокет не отправляет и не получает трафик через пакет LAG.

Настройка по умолчанию для Мин. связи равна 1. Это означает, что по умолчанию LAG работоспособен, пока один из членов LAG работоспособен. Вы можете настроить эту настройку и определить, что LAG является работоспособным только тогда, когда более одного члена LAG работает.

Примечание

Примечание: Порт Socket для главного LAG, также считается участником LAG. Таким образом, он также учитывается как участник LAG для условия минимума связей.

Настройка портов главного и участников LAG

Используйте экран Socket для определения портов Socket, которые являются главным и участниками LAG. Главный LAG содержит логические настройки для LAG, которые применяются к участникам LAG. Порт, настроенный как главный LAG, автоматически ассоциируется с LAG как участник LAG.

Чтобы настроить главный и участники LAG:

  1. Из меню навигации выберите Network > Сайты, и выберите сайт.

  2. Из меню навигации выберите Настройки Сайта > Socket.

  3. Настройте порт главного LAG:

    1. Нажмите на порт LAN, который является главным LAG.

      Откроется панель Редактировать сетевой интерфейс.

    2. Введите Имя для порта и установите Назначение на LAN LAG Мастер.

    3. (Необязательно) В Мин. ссылки, введите минимальное количество участников LAG, которые должны быть в рабочем состоянии (в состоянии Подключено).

    4. Нажмите Применить. Порт главного LAG добавлен в Сокет.

  4. Настройте каждый порт участников LAG:

    1. Нажмите на порт LAN, который является участником LAG.

      Откроется панель Редактировать сетевой интерфейс.

    2. Введите Имя для порта и установите Назначение на Член LAN LAG.

    3. Нажмите Применить. Порт участника LAG добавлен в Сокет.

  5. Нажмите Сохранить. Конфигурация LAG сохранена и передана в Сокет.

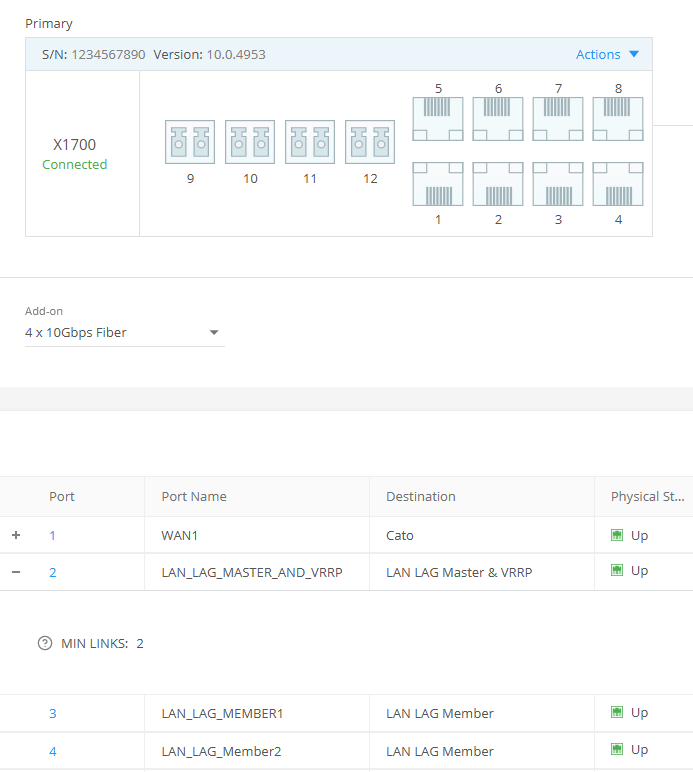

Настройка LAG для высокой доступности Сокета

Для развертываний с высокой доступностью (HA) Сокета, вы можете выбрать отправку пакетов VRRP keep-alive через пакет LAG. Альтернативно, вы также можете выбрать использование выделенного порта LAN для трафика VRRP вместо LAG. Используйте настройки Назначение порта LAN в главном LAG, чтобы настроить отправку трафика VRRP через пакет LAG.

Чтобы настроить пакет LAG для отправки трафика VRRP:

  1. Из порта LAN для главного LAG установите Назначение на LAN LAG Мастер & VRRP.

  2. Нажмите Сохранить.

Примечание

Примечание: Для узлов, работающих в режиме высокой доступности (HA), поскольку конфигурация LAG применяется к обоим Сокетам, убедитесь, что физическая раскладка сетевых кабелей одинакова для обоих Сокетов.

Отключение пакета LAG

Если необходимо отключить пакет LAG, сначала отключите участников LAG, а затем отключите главный LAG. Вы не можете отключить главный LAG, не отключив сначала участников LAG.

Чтобы отключить пакет LAG:

  1. Отключите связи участников LAG:

    1. Выберите связь участника LAG.

    2. Из Назначение, выберите Отключено.

    3. Повторите предыдущие два шага для каждой связи участника LAG.

  2. Отключите связь главного LAG:

    1. Выберите связь главного LAG.

    2. Из Назначение, выберите Отключено.

  3. Нажмите Сохранить. Пакет LAG отключен.

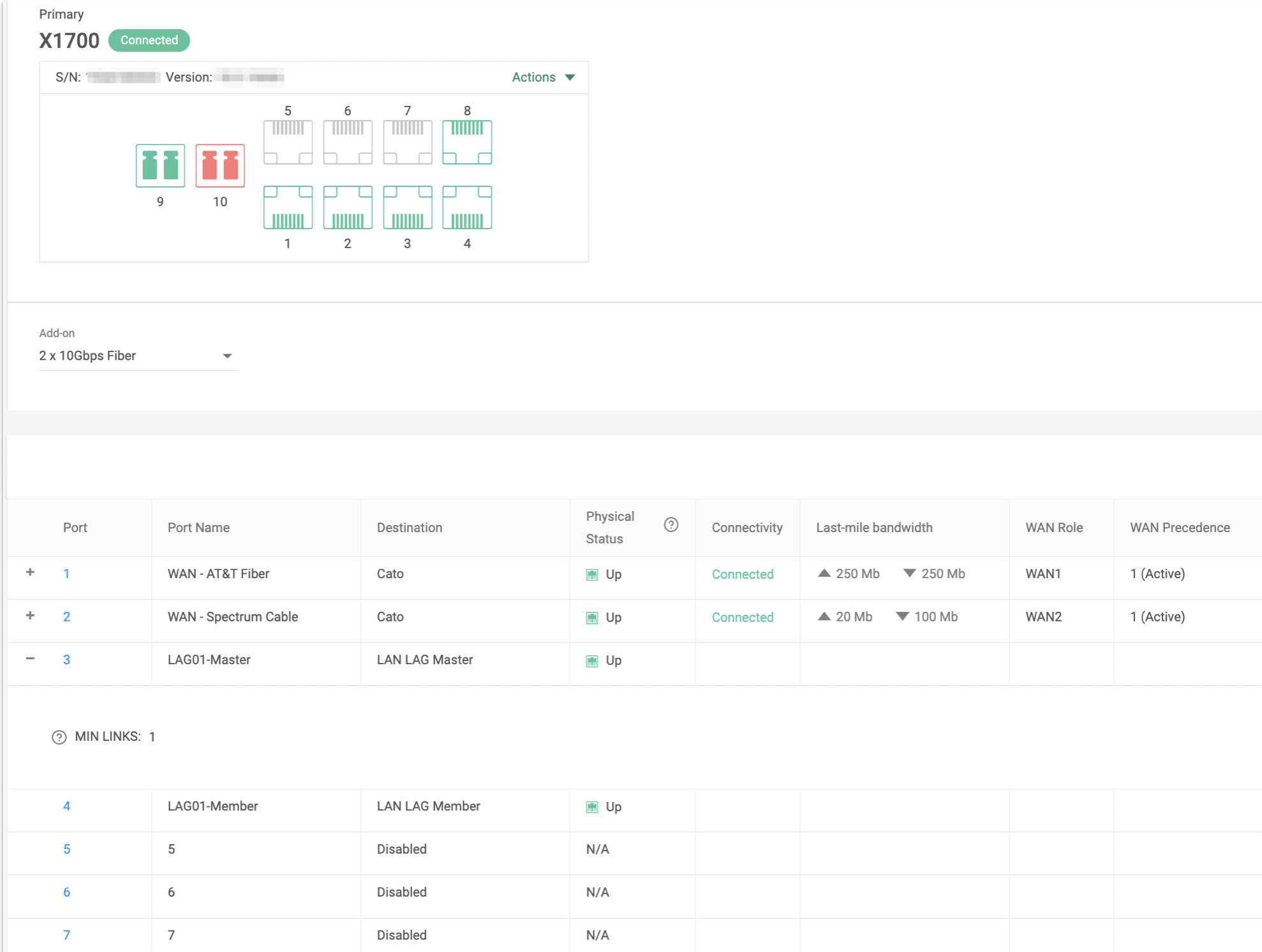

Пример конфигурации LAG

На следующей диаграмме показана примерная конфигурация LAG на экране Сокеты. В LAG находятся два порта (3 и 4), порт 3 — это главный, а порт 4 — LAG-участник. Мин. Ссылки установлены на 1, это означает, что по меньшей мере один из двух портов должен иметь связь, чтобы LAG считался работоспособным.


Показ состояния и пропускной способности LAG

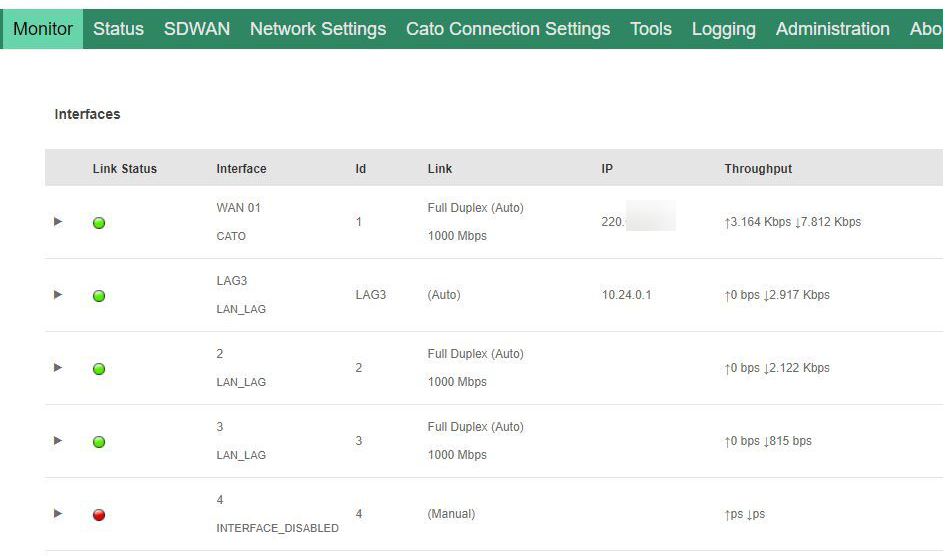

Используйте вкладку Мониторинг в Веб-интерфейсе сокета, чтобы показать в реальном времени состояние и пропускную способность всего LAG и отдельных участников LAG.

Подробнее о входе в Веб-интерфейс сокета см. в статье Доступ к Веб-интерфейсу сокета.

Примечание

Примечание: В x1500 Socket, где порт LAN2 настроен как LAG мастер или LAG участник, стандартный IP-адрес управления порта LAN2 больше недоступен. Используйте локальный IP-адрес LAG (Настройки сайта > Сети > Собственный диапазон) в качестве IP-адреса управления для доступа к Веб-интерфейсу сокета.


Следующая таблица объясняет состояние LAG в примере Веб-интерфейса сокета выше:

Имя

Описание

Состояние связи

Зелёные значки указывают на то, что LAG 3 (пакет LAG) и порты участников LAG 2 и 3 находятся в состоянии Подключен.

Id

LAG3 представляет пакет LAG. 2 и 3 — это порты участников LAG.

IP

IP-адрес LAG равен 10.24.0.1. Участникам LAG не назначен IP-адрес.

Пропускная способность

LAG3 показывает входящую и исходящую пропускную способность пакета LAG.

2 и 3 показывают специфическую входящую и исходящую пропускную способность для каждого участника LAG.

Анализ событий агрегации канала

Экран События показывает все события LAG для вашей учетной записи.

Вы можете узнать больше об использовании экрана События в статье Анализ событий в вашей сети.

Объяснение событий агрегации канала

Это события, которые создаются, когда пакет LAG или участники LAG изменяют состояние (Подключено или Отключено). Тип события — Соединение - Агрегация канала.

Название действия

Сообщение о событии

Описание

Подключен

Состояние участия в LAG изменилось на Подключен

Состояние участника LAG изменено с Отключено на Подключен

Подключен

Состояние LAG изменилось на Подключен

Состояние пакета LAG изменено с Отключено на Подключен

Отключен

Состояние участия в LAG изменилось на Отключен

Состояние участника LAG изменено с Подключен на Отключен

Отключен

Состояние LAG изменилось на Отключен из-за нарушения условия Мин. ссылки

Состояние для LAG изменилось с Link-Up на Link-Down, потому что LAG не имеет минимального количества связей Link-Up

Значение для поля сетевой интерфейс показывает физический порт для участника LAG.
