Обзор перепрошивки Cato Sockets

В этой статье обсуждается перепрошивка Socket и сброс его до заводских настроек по умолчанию.

В некоторых случаях может потребоваться перепрошивка Cato Socket с использованием флеш-накопителя USB. Распространенные сценарии, требующие перепрошивки, включают:

  1. Коррупция хранилища (светодиоды подключения Socket обычно не загораются, даже если порты подключены).

  2. Socket требует сброса до заводских настроек.

  3. Поддержка Cato сообщает вам, что Socket необходимо перепрошить.

Примечание

Примечание: если Socket в настоящее время отображается в Приложение Управления Cato как назначенный сайту, отвяжите Socket от сайта (см. Управление Сокетами). Затем после установки нового образа вы можете снова назначить Socket сайту.

Используя USB образ для сброса Socket до более ранней версии, устройство вернется к полной заводской конфигурации по умолчанию. Версию Socket нужно будет обновить, и такие настройки, как пароль и статические WAN-каналы, должны быть перенастроены.

Примечание

Важно: на USB-диске должно быть не менее 8 ГБ доступного места. Если необходимо отформатировать USB-накопитель, используйте формат exFAT32.

Поскольку каждое аппаратное обеспечение Socket требует уникального файла образа, необходимо правильно определить модель вашего Socket. См. ниже дополнительную информацию о распознавании следующих типов аппаратных моделей сокетов:

Идентификация моделей сокетов

Каждая модель сокета использует уникальный образ для заводского сброса. Этот раздел объясняет, как различать различные модели сокетов X1500 и X1700.

Определение правильной модели сокета X1500

В мае 2022 года Cato представила второй аппаратный модуль для сокета X1500. Новый аппаратный модуль называется X1500B и использует другой образ по сравнению с сокетом X1500.

Существует два способа идентифицировать модель X1500B - порт PSU (блок питания) на задней панели и наклейка на нижней стороне сокета.

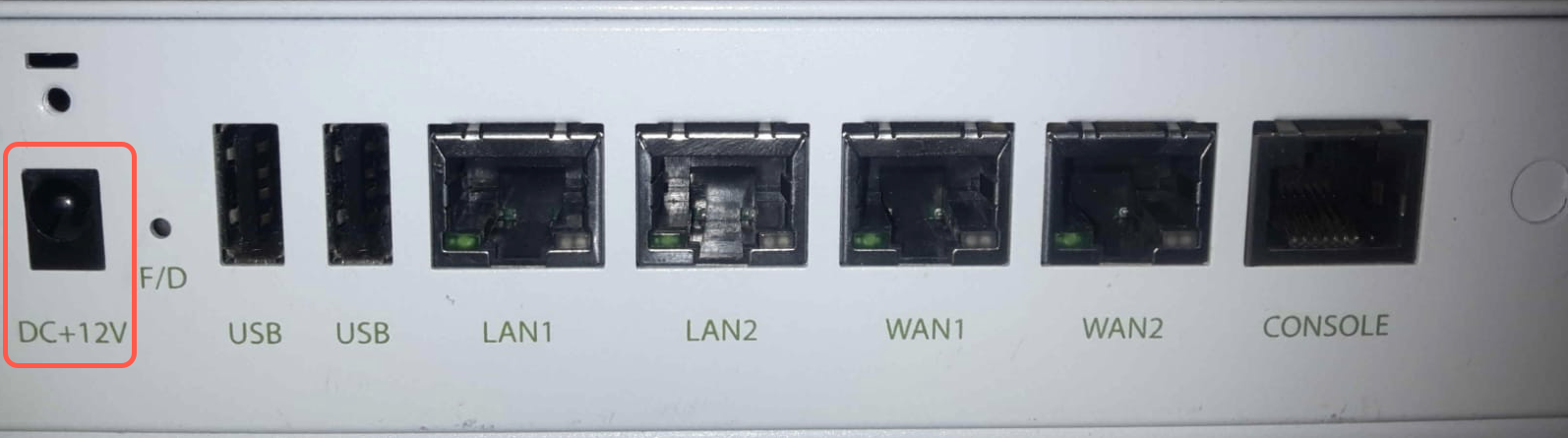

  • PSU на задней панели (X1500)

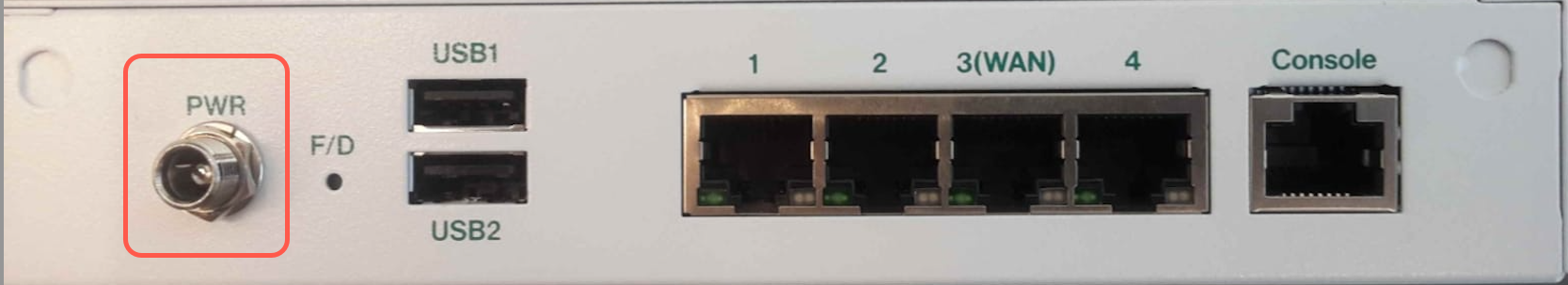

  • PSU на задней панели (X1500B)


  • Наклейка на нижней стороне (X1500B)


Определение правильной модели сокета X1700

В декабре 2022 года Cato представила второй аппаратный модуль для сокета X1700. Новый аппаратный модуль называется X1700B и использует другой образ по сравнению с сокетом X1700.

Существует два способа идентифицировать модель X1700B - расположение логотипа Cato, портов MGMT, COM и USB на передней панели, а также наклейка на нижней стороне сокета.

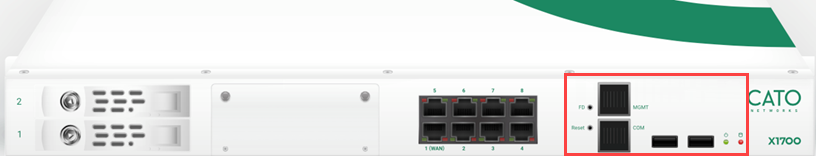

  • Логотип Cato, порты MGMT, COM и USB на передней панели (X1700)

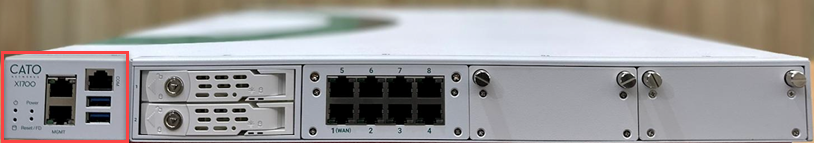

  • Логотип Cato, порты MGMT, COM и USB на передней панели (X1700B)

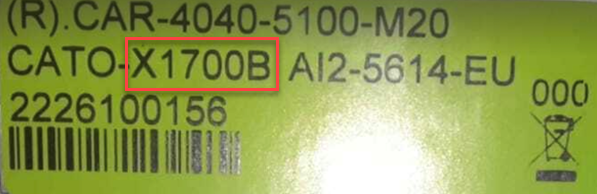

  • Наклейка на нижней стороне (X1700B)


Установка образа на сокет

Используйте приведенные ниже ссылки для получения дополнительной информации об установке образа на соответствующую модель сокета:
