Cato Cloud к VMware Edge через HA IPsec туннели

В этой статье обсуждается, как подключить IPsec сайт с устройствами VMware Edge в конфигурации Высокая Доступность (HA) к Cato Cloud.

Пример топологии сети

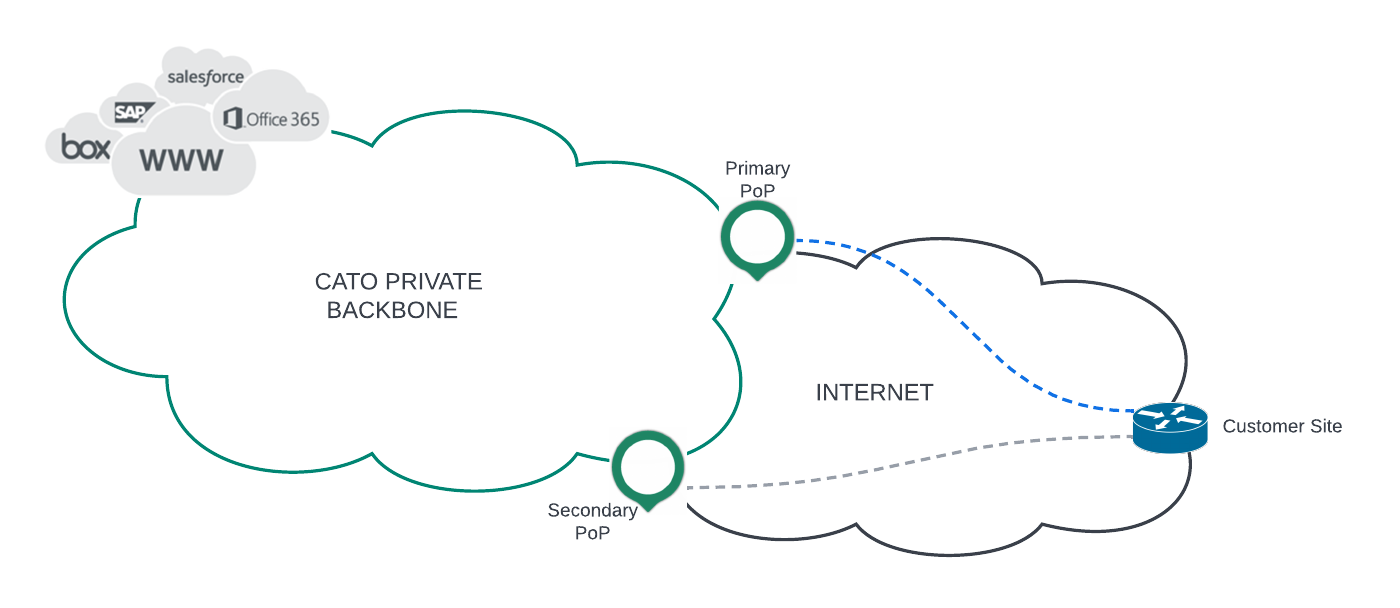

На диаграмме ниже показана топология IPsec сайта Cato, использующего устройства VMware Edge для подключения к Cato Cloud в активной/пассивной HA конфигурации с IPsec.


Создание HA IPsec сайта для вашего аккаунта с устройствами VMware Edge

Вы можете использовать Приложение Управления Cato для создания IPsec IKEv2 сайта и подключения вашего устройства VMware Edge к Cato Cloud. Сначала вам нужно выделить IP-адрес для вашего Cato аккаунта. Затем настройте параметры в устройствах VMware Edge для подключения к IP-адресу. Наконец, в Приложении Управления Cato создайте новый IPSec сайт и настройте параметры сайта для подключения к устройству VMware Edge.

Чтобы настроить сайт для подключения к Cato Cloud с помощью VMware Edge HA IPsec:

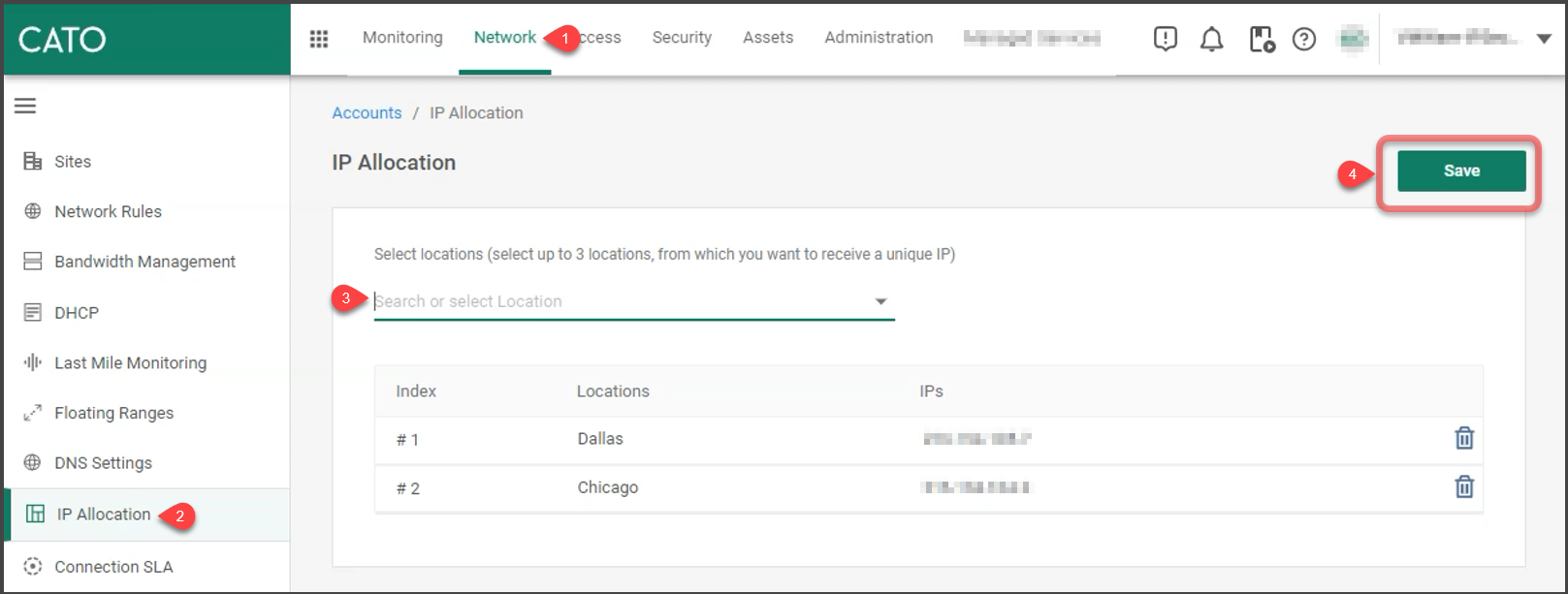

  1. В Приложении Управления Cato выделите IP-адрес пиринга IPsec из основного и вторичного PoP:

    CMA_IP_Allocation

    1. В меню навигации нажмите Network(1) > IP Allocation (2).

    2. На экране IP Allocation выберите два расположения PoP, которые являются основным и вторичным PoP (3) для IPsec туннелей.

      После выбора расположения PoP, соответствующий IP-адрес пиринга IPsec отображается.

    3. Нажмите Save (4).

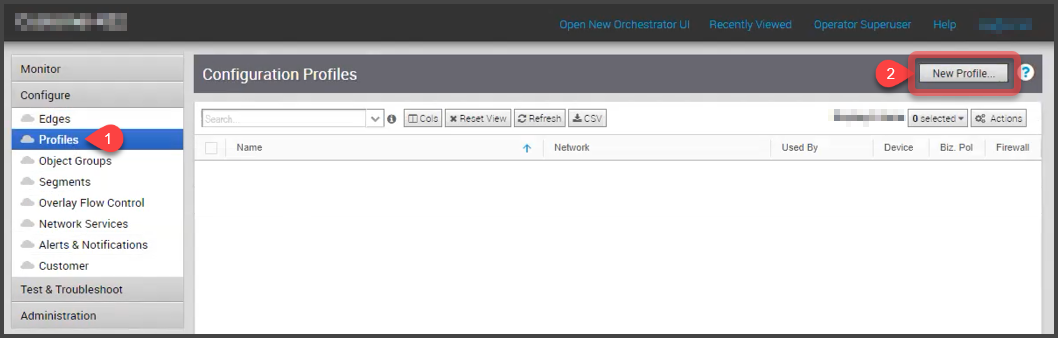

  2. В меню навигации VMware SD-WAN Orchestrator выберите Настроить > Профили (1) и нажмите Новый Профиль (2) для создания профиля.


  3. Под профилем нажмите на вкладку Устройство.

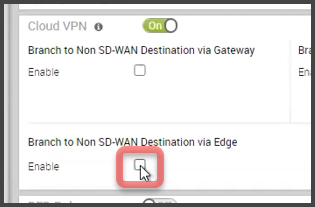

  4. Прокрутите вниз до раздела Cloud VPN и включите опцию Филиал к не SD-WAN пункт назначения через Edge.

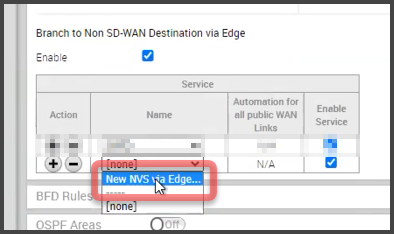

  5. Добавьте новый Сервис, из выпадающего меню выберите Новый NVS через Edge….

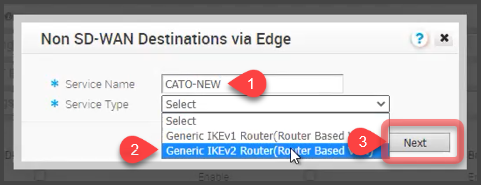

  6. Введите Имя услуги (1) и из выпадающего меню Тип услуги (2) выберите Общий IKEv2 Маршрутизатор (Маршрутизатор На Базе VPN). Нажмите Next (3).

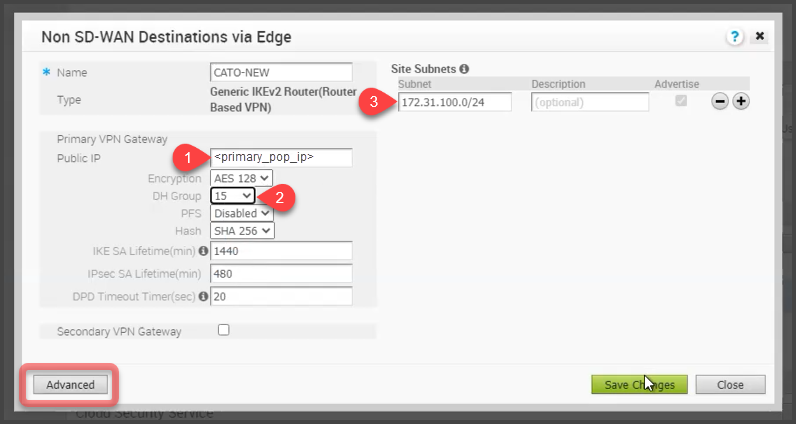

  7. В окне Не SD-WAN пункты назначения через Edge нажмите Расширенные и настройте следующие параметры:


    1. Для Основной общественный IP Шлюза VPN (1) введите IP, выделенный из основного PoP (в шаге 1 выше).

    2. Установите значение Группа DH (2) на 15 (чтобы соответствовало значению по умолчанию в Cato).

    3. В Подсети сайта (3) укажите любые подсети Cato WAN, которым разрешен доступ к этому устройству VMware Edge.

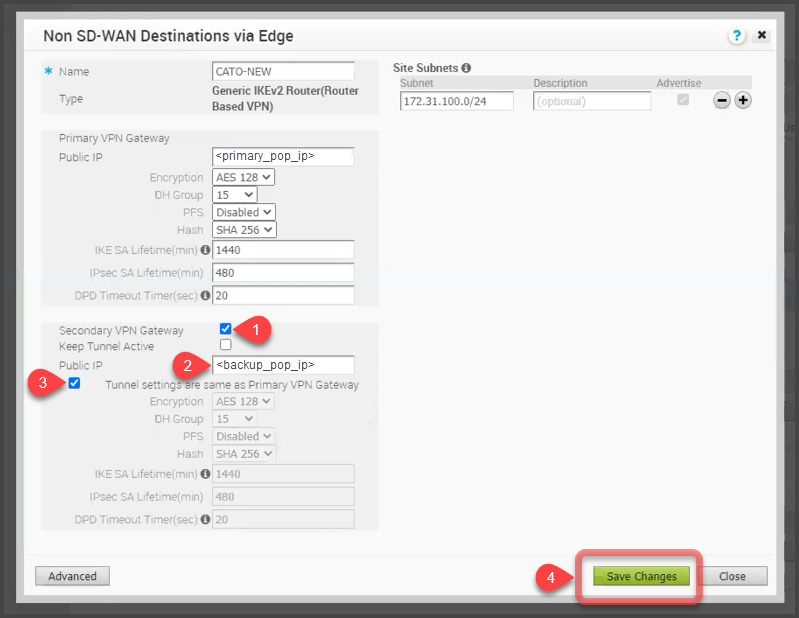

  8. Включите Вторичный Шлюз VPN (1) и настройте следующие параметры:


    1. Для Публичный IP (2) введите IP, выделенный из вторичного PoP на шаге 1 выше.

    2. Включите опцию Настройки туннеля совпадают с основным Шлюз VPN (3) и нажмите Сохранить Изменения (4).

  9. Откройте настройки, чтобы связать новый профиль с соответствующим устройством VMware Edge:


    1. В меню навигации выберите Настроить > Края (1).

    2. Щелкните по гиперссылке соответствующего edge устройства (2).

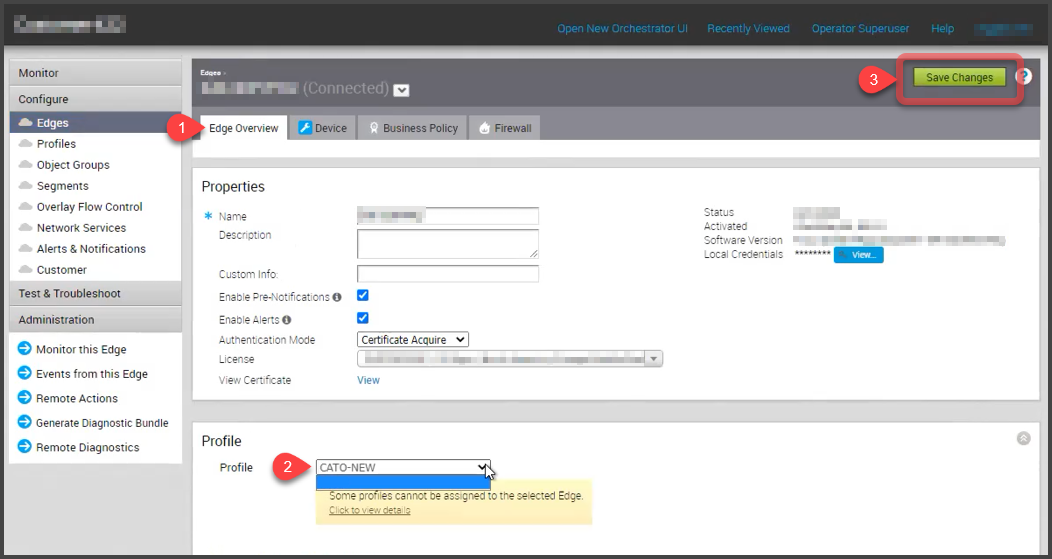

  10. Сlickните на вкладку Обзор Edge (1), и в разделе Профиль выберите новый профиль из выпадающего меню Профиль (2), затем нажмите Сохранить Изменения (3).

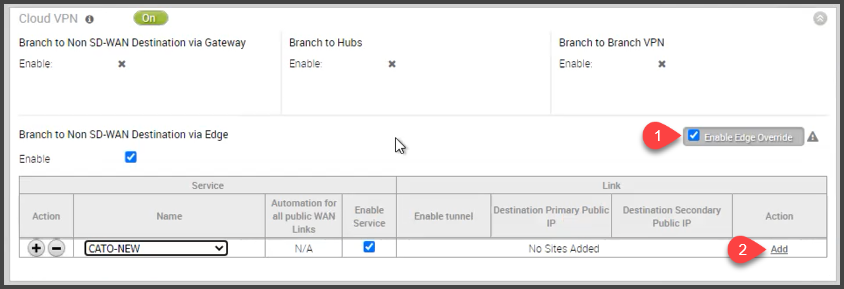

  11. Щелкните на вкладку Устройство, и в разделе Облачный VPN настройте один из следующих параметров:


    • Для одного соединения производственного сервиса - выберите Включить Переопределение Edge (1) и укажите сервис, созданный для этого подключения

    • Для нескольких производственных соединений - Разрешить сервисам Автоматически импортироваться на основе Профиля, который вы установили на предыдущем этапе.

    Щелкните на гиперссылку Добавить (2) для сервиса, чтобы добавить информацию о туннеле.

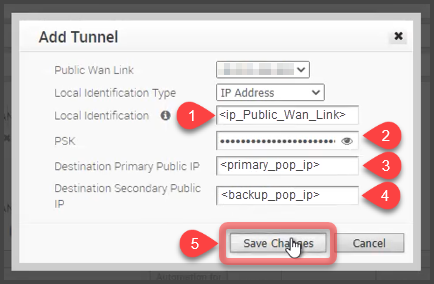

  12. В окне Добавить туннель настройте следующие параметры:


    1. Установите Локальный ID (1) как Публичный IP-адрес WAN канала.

    2. Введите пользовательский Ключ предварительного общего ключа (PSK) (2).

    3. В Основной публичный IP-адрес назначения (3) введите основной IP-адрес PoP.

    4. В Вторичный публичный IP-адрес назначения (4) введите вторичный IP-адрес PoP.

    5. Нажмите Сохранить Изменения.

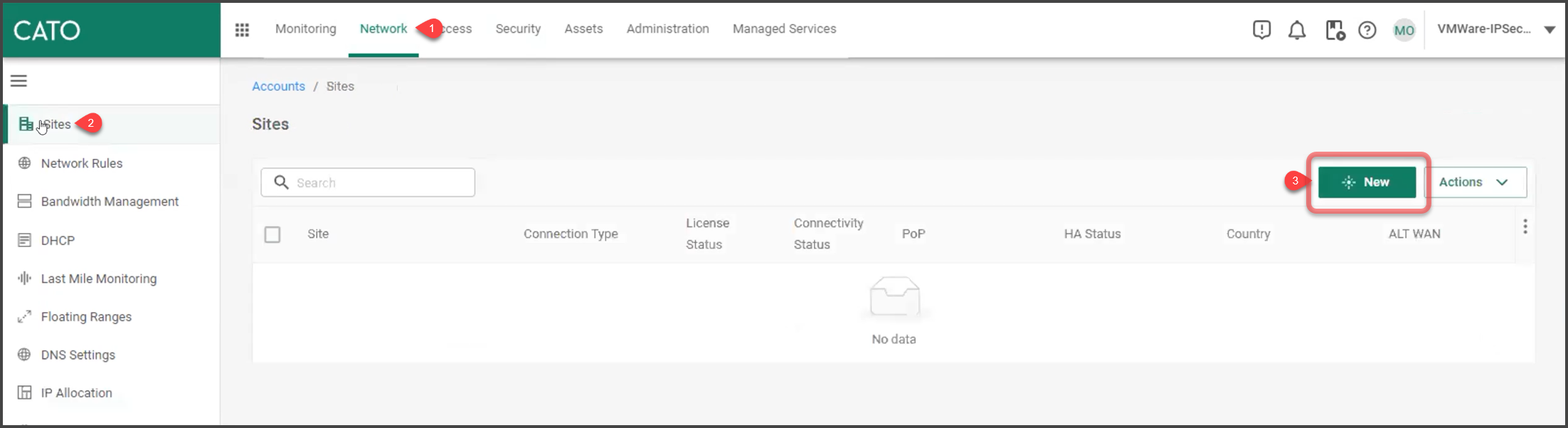

  13. В Приложении Управления Cato создайте новый сайт для площадки VMware Edge:


    1. В навигационном меню выберите Сеть (1) > Сайты (2).

    2. Нажмите Новый (3). Откроется панель Добавить сайт.

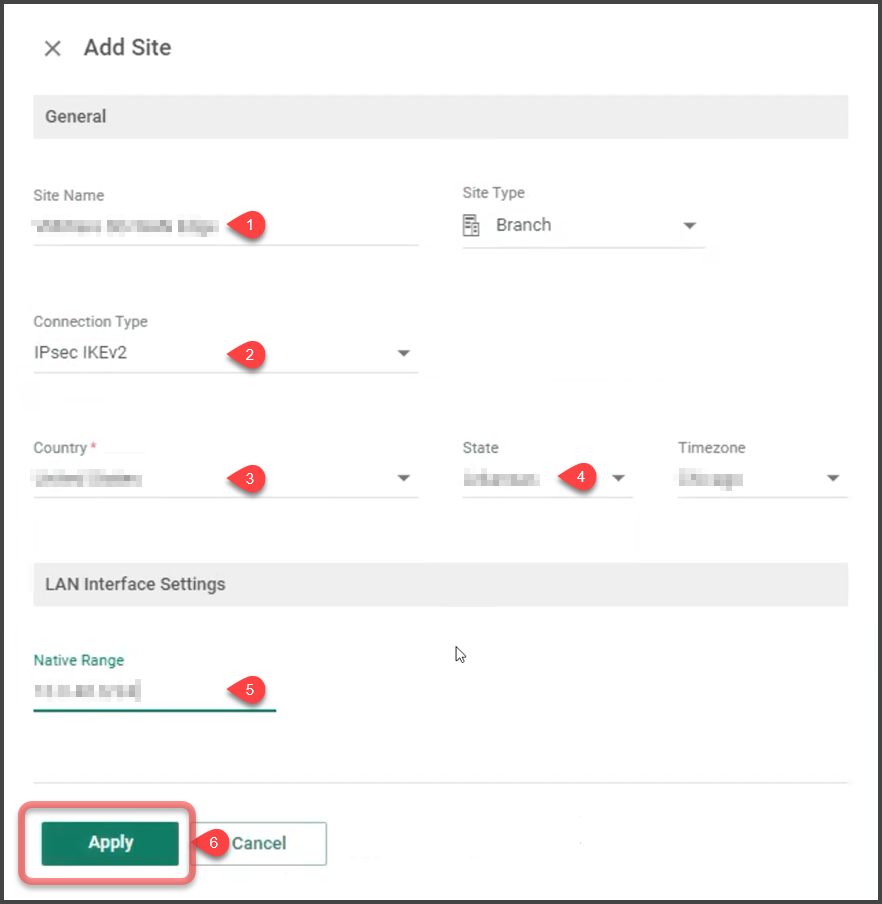

  14. Настройте параметры для нового сайта VMware Edge.


    1. Введите Название сайта (1).

    2. В Тип соединения (2) выберите IPsec IKEv2.

    3. Выберите подходящую Страну (3) и Область (4).

    4. В Собственный диапазон (5) укажите диапазон сети, который находится за площадкой VMware Edge, взаимодействующего с диапазонами, подключенными к Cato Cloud.

    5. Нажмите Применить (6).

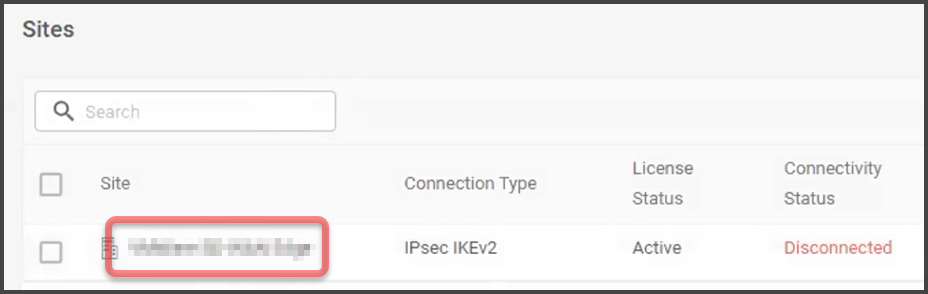

  15. Щелкните имя нового сайта, чтобы открыть его и настроить параметры.

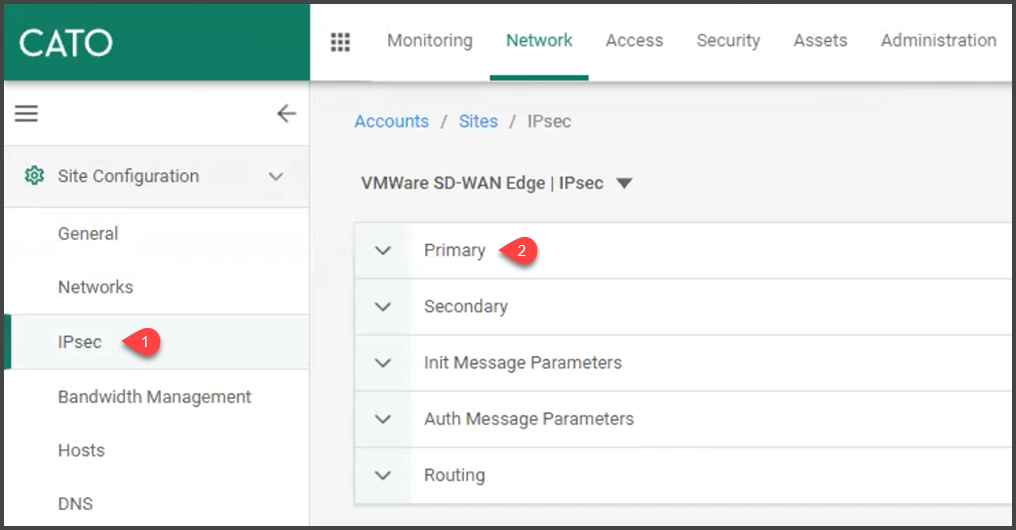

  16. В навигационном меню выберите Сеть > Настройки Сайта > IPsec (1) и разверните раздел Основной (2).

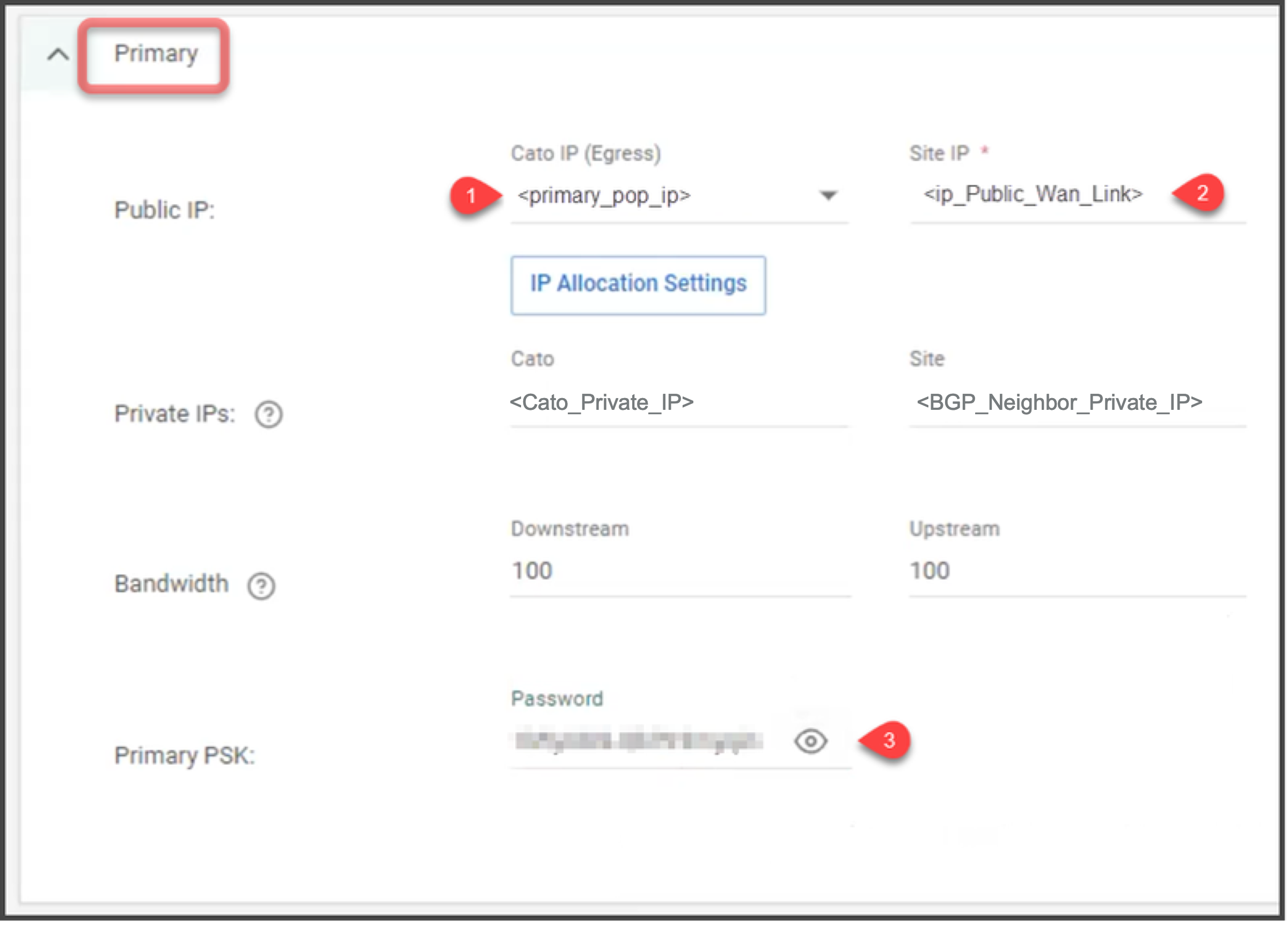

  17. Определите параметры для основного туннеля IPsec:


    1. Определите Публичный IP-адрес:

      1. В Cato IP (Исходящий) (1) из выпадающего меню выберите основной IP-адрес PoP.

      2. В IP-адрес сайта (2) введите Публичный IP-адрес WAN канала маршрутизатора VMware Edge.

    2. Введите Основной секретный ключ (3).

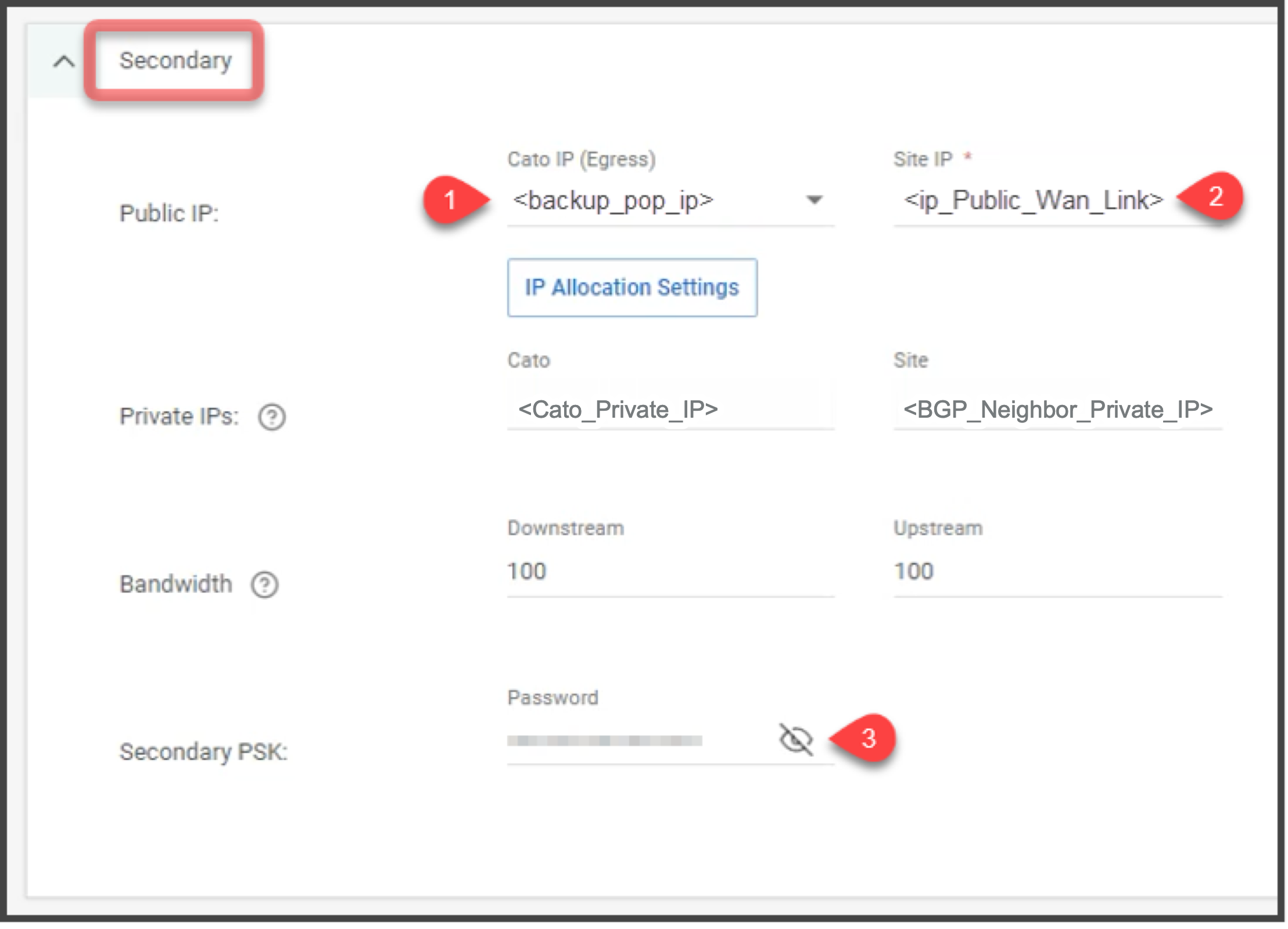

  18. Разверните раздел конфигурации Вторичный туннель и настройте параметры для вторичного туннеля IPsec:


    1. В Cato IP (Исходящий) (1) выберите вторичный IP-адрес PoP из выпадающего меню.

    2. В IP-адрес сайта (2) введите Публичный IP-адрес WAN-связи VMware Edge.

    3. Введите Вторичный ключ PSK (3).

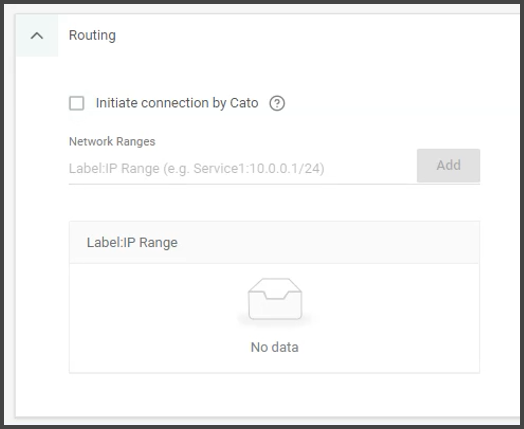

  19. Разверните раздел Маршрутизация конфигурации и убедитесь, что Соединение инициировано Cato не включено.

    "image9.png"

    Не указывайте никакие Диапазоны сети. Это политика маршрутизации, и маршрутизатор VMware Edge устанавливает единую 0.0.0.0 - 255.255.255.255 ассоциацию безопасности с Cato Cloud.

  20. Перейдите к верхней части экрана IPsec и нажмите Сохранить.

    Ваш сайт теперь настроен для подключения к Cato Cloud.
