使用网络概览页面

本文讨论如何使用网络概览页面分析站点如何在您的账户中连接到Cato Cloud。

网络概览的概览

网络概览页面让您可以查看并分析整个网络中站点和链接的数据。 它包括一些小工具,您可以用它们深入分析使用数据、吞吐量、丢包率等,以分析整个账户的流量。

网络概览的示例用例

以下是如何使用网络概览页面监控站点的一些示例:

分析带宽使用趋势

您可以使用网络概览分析一段时间内数据和吞吐量的使用情况。 例如,如果您想监控敏感LTE链接的使用情况,您可以检查其上一小时或上个月内的总吞吐量。

识别顶级性能的站点和链接

网络概览可以为您提供网络的高级概览,并帮助识别不同流量KPI的最高和最低项。 例如,您可以按丢包率的降序排列站点或链接,以显示经历最多丢包的站点。

另一个例子是监控您的带宽利用率,带宽利用率高的站点可能需要增加站点带宽。

开始使用网络概览

以下部分解释了网络概览中可用的小工具和指标。

显示网络概览

要显示网络概览页面:

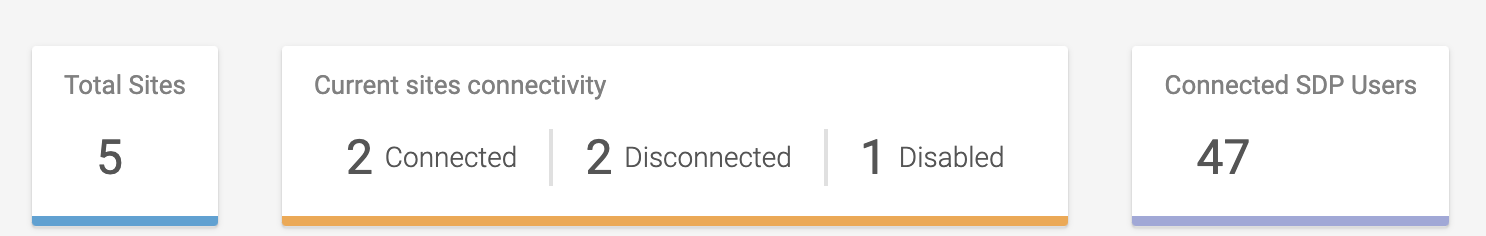

连接性摘要小工具

摘要栏显示账户内连接性的简要摘要。


项目

描述

总站点

账户中的站点总数

当前站点连接性

显示站点的当前状态为:

  • 已连接至 Cato 云

  • 已断开连接从 Cato 云

  • 已禁用在 Cato 管理应用程序中

已连接SDP用户

连接到Cato云的SDP用户总数

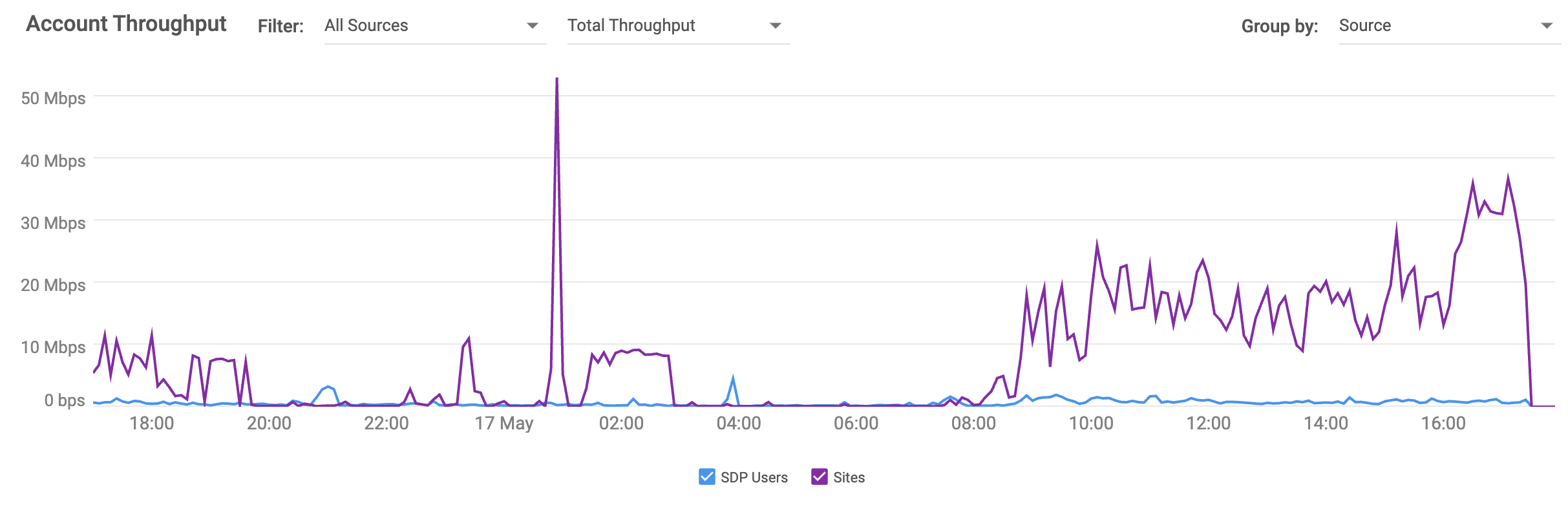

账户吞吐量

账户吞吐量小工具显示账户中站点和SDP用户的平均吞吐量消耗。 使用过滤器帮助分析数据。 例如,仅显示SDP用户数据,或者分组数据并比较站点与SDP用户的流量。


使用账户吞吐量小工具的过滤器,显示以下数据和分析的平均吞吐量:

  • 来源类型:

    • 所有源

    • 站点

    • SDP 用户

  • 吞吐量方向:

    • 总吞吐量

    • 上行

    • 下行

  • 分组方式:

    • 无 - 显示站点和SDP用户的综合平均账户上行和下行吞吐量

    • 方向 - 显示站点和SDP用户的独立上下行平均吞吐量

    • 来源 - 显示合并上下行流量的独立站点和SDP用户平均吞吐量

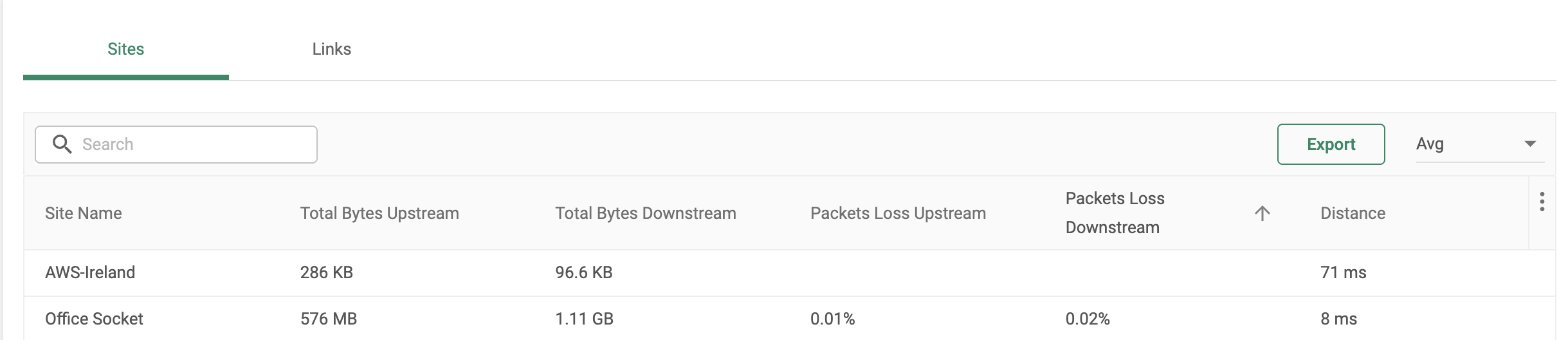

站点和链接分析

站点链接部分以易于阅读的表格显示网络数据。 您可以将当前查看的数据导出到CSV文件(需要编辑权限)。 此外,您可以使用按以下分组选项按服务提供商分组链接。

此小工具中的数据可以显示为:

  • 分组方式:

    • 无 - 显示所有连线的综合平均账户上行和下行吞吐量

    • 提供商 - 显示每个提供商的所有连线的连接性信息。

  • 平均值 - 基于当前时间范围的数据平均值

  • 最大 - 时间范围内的最大值(仅用于链接分析)


下表解释了各列,并非所有列默认显示。

项目

描述

站点名称

Cato 管理应用程序中定义的站点名称

链接 ID

链接角色(优先级)

上行总字节数

总上行吞吐量

下行总字节数

总下行吞吐量

上行丢包

上行交通的数据包丢失率

注意: 吞吐量小于1bps时,数据包丢失率显示为0%

下行丢包

下行交通的数据包丢失率

注意: 吞吐量小于1bps时,数据包丢失率显示为0%

上行数据包丢弃率

由QoS丢弃的上行数据包

下行数据包丢弃率

由QoS丢弃的下行数据包

上行吞吐量

上行流量总吞吐量

下行吞吐量

下行流量总吞吐量

并发主机

连接到该站点的主机数量

并发流量

站点流量数量

距离

从站点到连接的Cato PoP的距离

上行抖动

上行交通的抖动

下行抖动

下行交通的抖动
