在活跃/活跃模式下，流量如何分布在Socket的WAN链路上？
流量将根据健康指标、链路偏好和每个链接的配置带宽的比例率分布在WAN链路上。 分配是基于流的，而不是基于数据包的。
一个流是客户端和服务器之间的对话，其中所有数据包共享相同的5元组：
-
源IP地址
-
源端口
-
协议
-
目标 IP
-
目标端口
示例流
IP地址为192.168.1.20的用户连接到IP地址为10.10.10.2的服务器以发送电子邮件。 创建了具有以下5元组的流：
-
源IP：192.168.1.20
-
源端口：34579
-
协议：TCP
-
目标IP：10.10.10.2
-
目标端口：25
分配如何工作
每个流按以下顺序分配：
-
每秒中，卡托通过计算基于包括丢包率、抖动和延迟等健康指标的分数来评估每个活跃链接的链接质量。 以下是最低链接质量指标，可以在站点的高级配置中进行配置：
-
数据包丢失 - 3%
-
抖动 - 30 ms
-
延迟 - 600 ms
如果没有互联网连接，该链接将不会被选择用于流量分配。 同样，如果链接无法满足上述任何一个指标，其优先级将降低，使用用于流量分配的可能性较小。
卡托不断检查所选接口的链接质量是否仍然健康（基于1秒检查结果）。 如果它是健康的，数据包将继续通过链路流动。 如果链路不健康，卡托会立即为每个流进行新的链路选择，并为流量选择最佳链路。
-
-

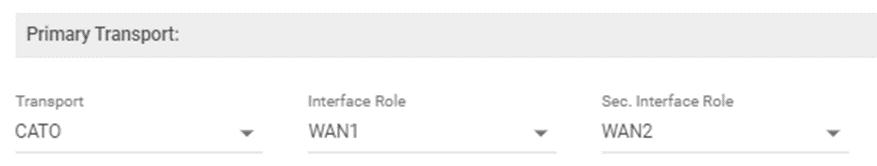

如果所有活跃链路均满足链路质量指标，流量分配将遵循网络规则中选择的首选接口。
-
如果网络规则中没有首选接口（自动角色），卡托会考虑来自CMA的活跃/活跃带宽配置。

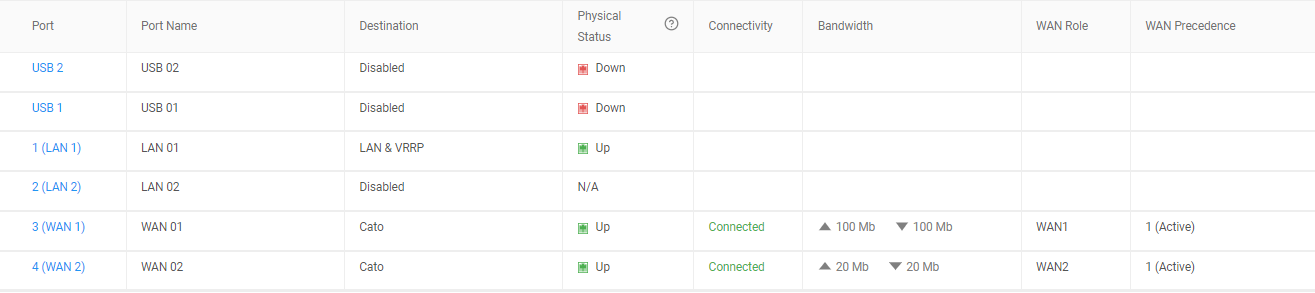

在下面的示例中，WAN1链路配置为100 Mbps下行/上行带宽，WAN2链路配置为20 Mbps下行/上行带宽。
在这种配置中，WAN1:WAN2的带宽比为100:20或5:1，适用于上行和下行流量。 因此，滚动流量中每个WAN2的一流就会有五流量被传送到WAN1。
Socket及其连接的PoP共同承担流量分配的职责。 Socket本身只考虑上行带宽，因为它仅控制从Socket到PoP的流量（上行流量）。 PoP考虑Socket的下行带宽，因为它控制从PoP到Socket的流量（下行流量）。
故障切换
如果其中一个WAN链路断开，分配给该链路的流所属的数据包将被发送到仍连通的WAN链路。 这确保了任何现有的流不会被丢弃，但在故障切换过程中，可能会对视频会议等对连接敏感的应用程序造成轻微、暂时的中断。
