从市场部署 Azure vSockets

本文解释了如何使用 Azure 市场自动为托管在 Microsoft Azure 中的站点部署一个虚拟 Cato Socket (vSocket)。 市场中公开可用的 Azure vSocket 映像和 Cato 向导将指导您完成添加所需虚拟资源的步骤。

有关使用 Cato 安装脚本手动部署 vSocket 的更多信息，请参见 手动部署 Azure vSocket 站点。

有关将现有部署迁移到 2 NIC 的信息，请参阅 迁移 Azure vSockets 到 2-NIC 解决方案。

先决条件

  • 确保环境满足Cato Socket 连接先决条件中列出的要求。

  • 在具有私有 Azure 市场的租户中，Azure 管理员应执行以下操作：

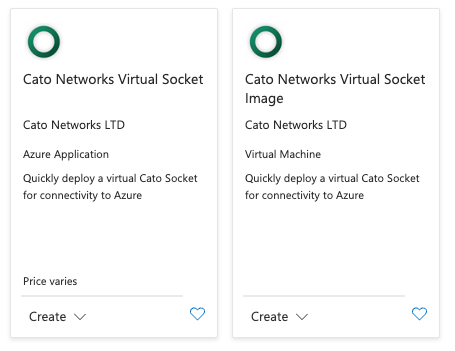

    1. 转到 私有计划 屏幕，并确保您有两个 Cato 提供- Azure 应用程序和虚拟机。 确保选择 Azure 应用程序 进行本文中概述的程序。


    2. 转到 私有市场 页面，并将这两个 Cato 提供添加到所需的收集中。 确保该收集适用于您希望安装 vSocket 的相关租户。

    注意: 欲了解更多信息，请参阅 Microsoft 文档。

  • Azure vSocket 必须能够访问公共 DNS 服务器。 确保 VNet 未配置为仅使用私有 DNS 服务器。

  • 每个 vSocket 实例需要对这些资源的出站连接：

    • 虚拟网络 - DNS 和 HTTP

    • Azure 资源管理器 - HTTPS

    • 管理接口需要互联网访问公共 DNS 服务器（如果已配置，UDP/53）和 management.azure.com （TCP/443）

支持的实例类型

  • Standard_D2s_v5 - 2-NIC 部署，包括高达 1Gbps 的吞吐量

  • Standard_D8ls_v5 - 3-NIC 部署，包括 Azure Accelerated Networking 和高达 2Gbps 的吞吐量

已知限制

  • 不支持从 Azure 市场中为位于中国的 Azure 站点部署 vSockets。 要在中国部署 vSocket，请使用 Cato 安装脚本手动部署 vSocket，请参见 手动部署 Azure vSocket 站点 (EA 2 NIC 支持)。

  • 在部署资源时设置可用性区域，公共 IP 设置将不起作用。 为了解决此问题，请使用市场部署向导部署可用性区域，并在完成部署向导后手动配置公共 IP 设置。

  • 新部署的默认 VM 为 Standard_D8ls_v5。 如果您的环境当前不支持此 VM，请联系您的 Azure 管理员。 对于现有部署，您可以调整 VM 的大小。 有关更多信息，请参见 针对 Microsoft Azure 站点 - 将 Cato vSocket VM 更改为 Standard D8ls v5 VM 大小。

  • Azure 扩展和备份不支持 vSocket VM

Azure vSocket 的虚拟资源概览

当您从市场部署 Azure vSocket 时，vSocket 使用以下虚拟资源：

  • 安装 vSocket 固件的 VM 实例

  • 发送到 Cato 云的流量的广域网虚拟网络

  • 内部局域网流量的局域网虚拟网络

  • 管理虚拟网络 (仅适用于 3 NIC 实例类型)

    • 对于 vSocket HA 站点，vSocket 和 Azure API 之间的管理通信用于 vSockets 之间的故障转移机制

    • 单一 vSocket 站点不需要管理接口的入站或出站流量

  • 启用 Azure Accelerated Networking 选项的 3-NIC vSockets 支持高达 2Gb 的吞吐量。

  • vSocket 的 LAN 路由表

  • WAN 和 LAN 网络安全组

创建 Azure vSocket 站点

在 Cato 管理应用程序中，创建一个新的 vSocket Azure 站点。 您在 Cato 管理应用程序中创建的所有网络段必须包含在 Azure 虚拟网络的网络范围内。

vSocket 的本地 IP 必须与 VM 上 LAN 接口的 IP 地址相同。 子网的前三个 IP 地址由 VPC 保留。

在创建站点后，Cato 管理应用程序为其分配一个唯一的序列号 (S/N)。 我们建议您将序列号复制并粘贴到文本文件中。

要为 Azure vSocket 创建站点：

  1. 从 Cato 管理应用程序的导航菜单中，单击 网络 > 站点。

  2. 点击 新建。 添加站点 面板打开。

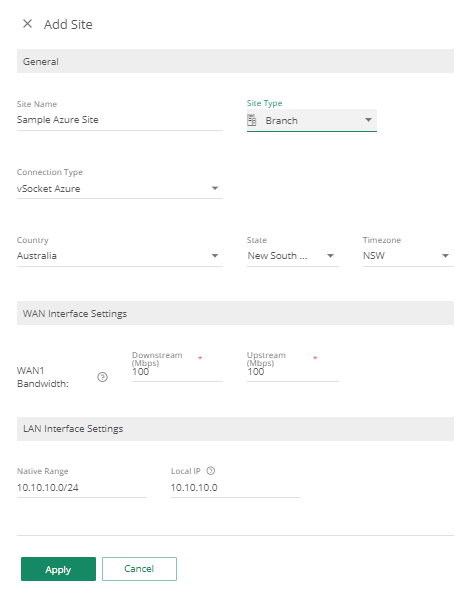

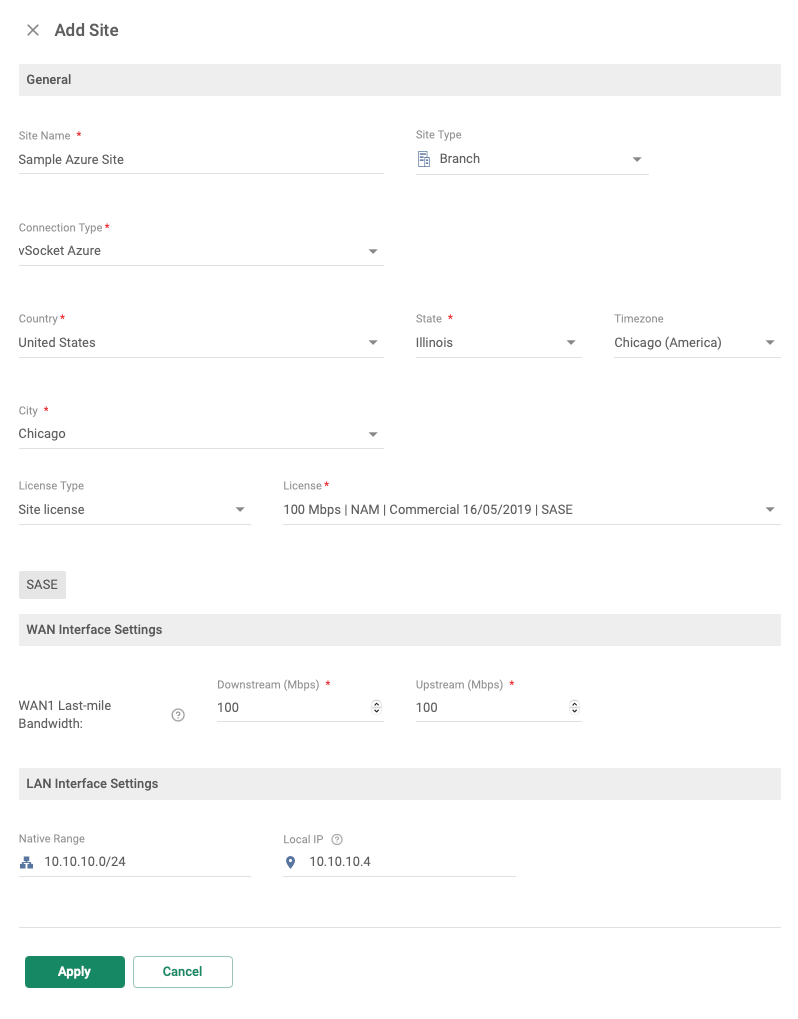

  3. 为站点配置 常规 设置：

    1. 输入 站点名称。

    2. 选择 站点类型。 此选项决定了在 拓扑 窗口中使用的站点图标。

    3. 选择 vSocket Azure 作为 连接类型。

    4. 配置 国家、州 和 时区 以设置 维护窗口 的时间范围。

  4. 配置 WAN接口设置，包括根据您的ISP带宽来确定的 下行 和 上行 带宽。

  5. 配置LAN接口设置，包括Azure站点的原生范围。 此设置必须与Azure中的LAN子网IP范围相同。

  6. 点击 应用。 该站点已添加到 站点 列表中。

  7. 复制并保存 vSocket 序列号，以供 Azure Marketplace 中的 Cato 向导使用：

    1. 从 站点 列表中，选择新的vSocket站点。

    2. 在导航菜单中，点击 站点配置 > Socket。 复制序列号 (S/N) 并保存。

从市场中创建 Azure vSocket

使用Azure市场中的自动化Cato向导来创建主要（或单个）vSocket的虚拟资源，并为Azure站点部署它。 Azure vSocket镜像在市场中公开可用。

如果您为站点使用高可用性 (HA) 配置，则需要运行向导两次，并为第二个 vSocket 选择适当的选项（见下文添加次要 vSocket 以实现高可用性）。

注意：截至 2025 年 3 月，您需要为分配给 VM 接口的公共 IP 地址使用标准 SKU。 公共 IP 地址的基本 SKU 将于 2025 年 9 月 30 日退役。

使用 Marketplace 向导进行可选配置

本部分解释了您可以在Cato向导的可选配置窗口中为vSocket定义的不同可选设置。

为 WAN 和 MGMT 接口分配公共 IP 地址

虽然这不是必需的，但您可以选择从Azure为WAN和MGMT接口和虚拟网络定义一个静态公网IP地址。 如果您配置了公网IP地址，则必须同时为MGMT和WAN接口配置。 MGMT接口必须有公网IP地址才能通过公共互联网访问Socket WebUI。

配置公网IP地址后，Cato建议您添加网络安全组。

通过Cato隧道或Cato管理应用程序连接到Socket WebUI时，您不需要公网IP地址。

使用网络安全组

网络安全组定义允许的流量，并帮助管理虚拟网络的入站流量，根据WAN、LAN或MGMT接口定义。 您可以使用现有的安全组或为vSocket创建一个新组。

将 vSocket 虚拟机分配给可用集或可用区

Azure提供这些功能以实现云资源的冗余：

  • 可用性集 - 确保Azure服务在各个数据中心内部出现故障时的安全性

  • 可用性区域 - 防范影响整个数据中心的事件

您可以选择将vSockets分配到单个可用性集或可用性区域。 可用性集主要用于vSocket HA配置中，当您希望确保两个vSocket分配到不同的故障和更新域时。

您不能将使用不同可用性区域的虚拟机分配到可用性集。

注意

注意： Azure在您创建虚拟机之后，不能将其分配到可用性集中。

部署主要 vSocket

在Azure Marketplace中使用Cato vSocket向导来定义虚拟资源的设置，并部署主要vSocket。 然后，vSocket自动连接到Cato Cloud，并分配到您帐户中的Azure站点。

有关为 HA 配置部署次要 vSocket 的更多信息，请参见下文将次要 vSocket 添加到 Azure 站点。

从Marketplace部署主要Azure vSocket：

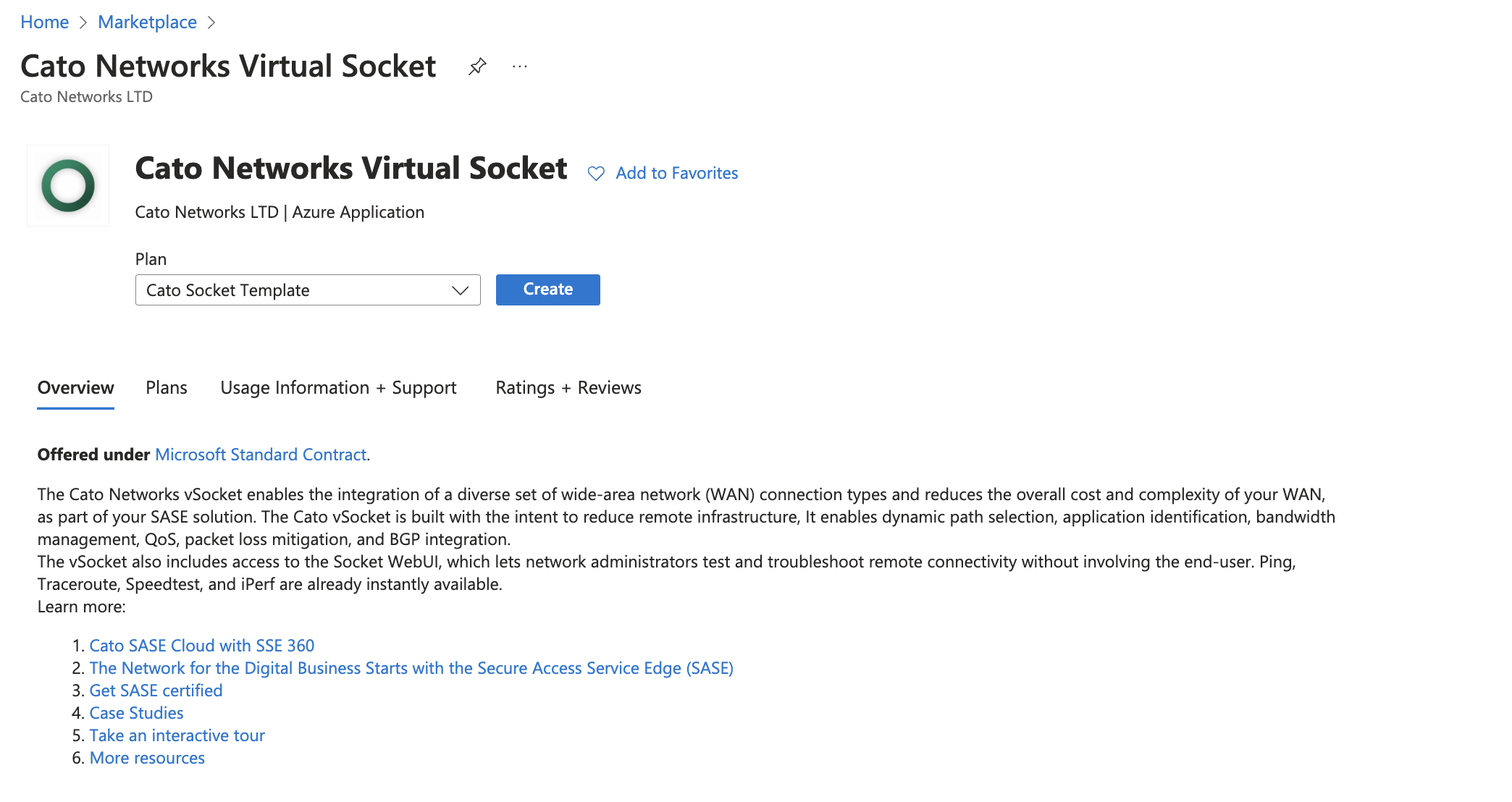

  1. 从Azure Marketplace中，搜索 Cato，然后选择 Cato Networks虚拟Socket。

  2. 在 概览 屏幕中，为Azure资源选择 计划 和 订阅，然后点击 创建。

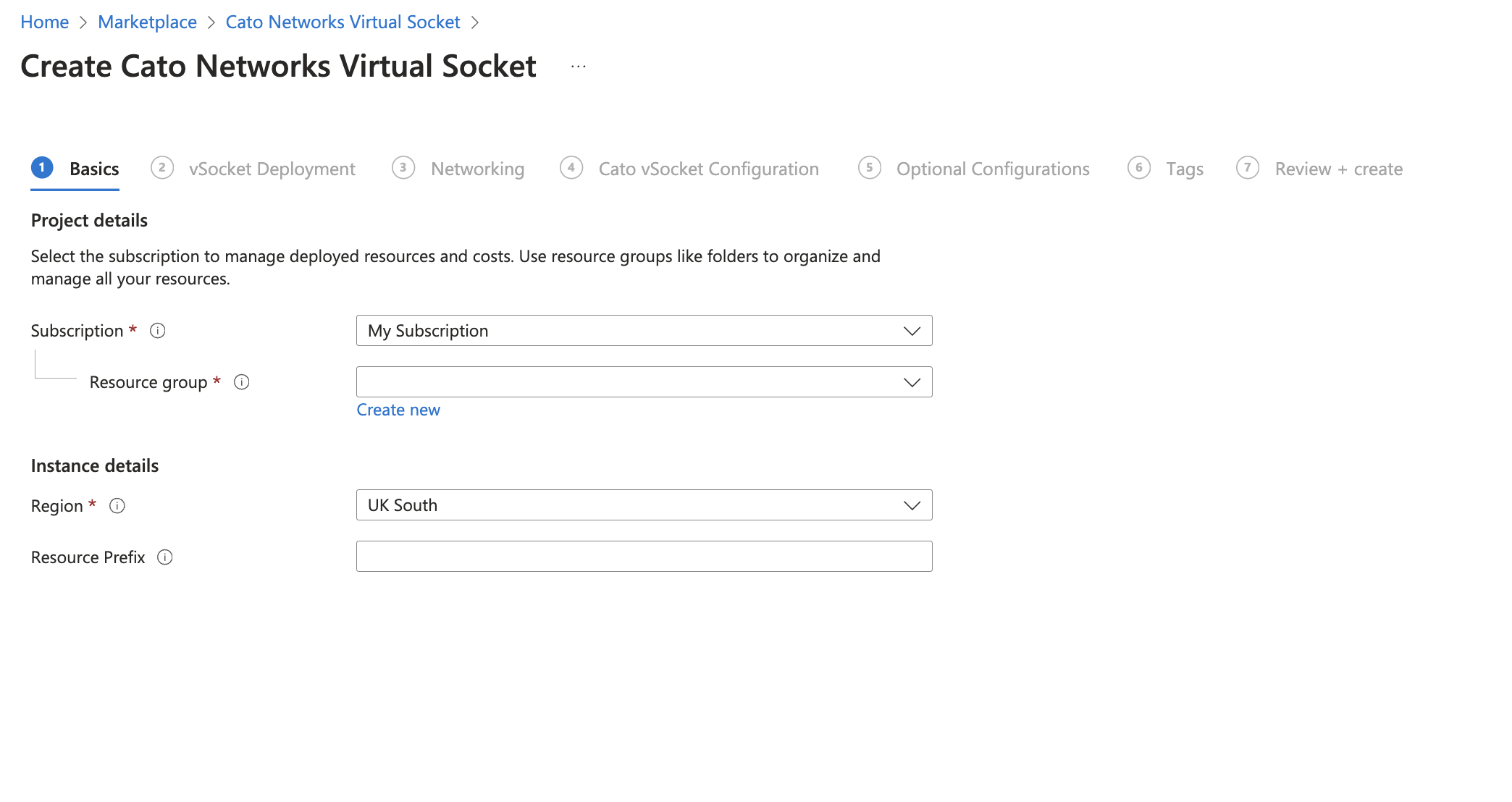

  3. 在 基本信息 屏幕中，定义资源和费用的以下设置：


    • 订阅 - Azure资源的计费帐户

    • 资源组 - 与vSocket资源关联的Azure资源组

    • 区域 - vSocket资源的Azure区域

    • 资源前缀 - 可选前缀以添加到每个vSocket资源

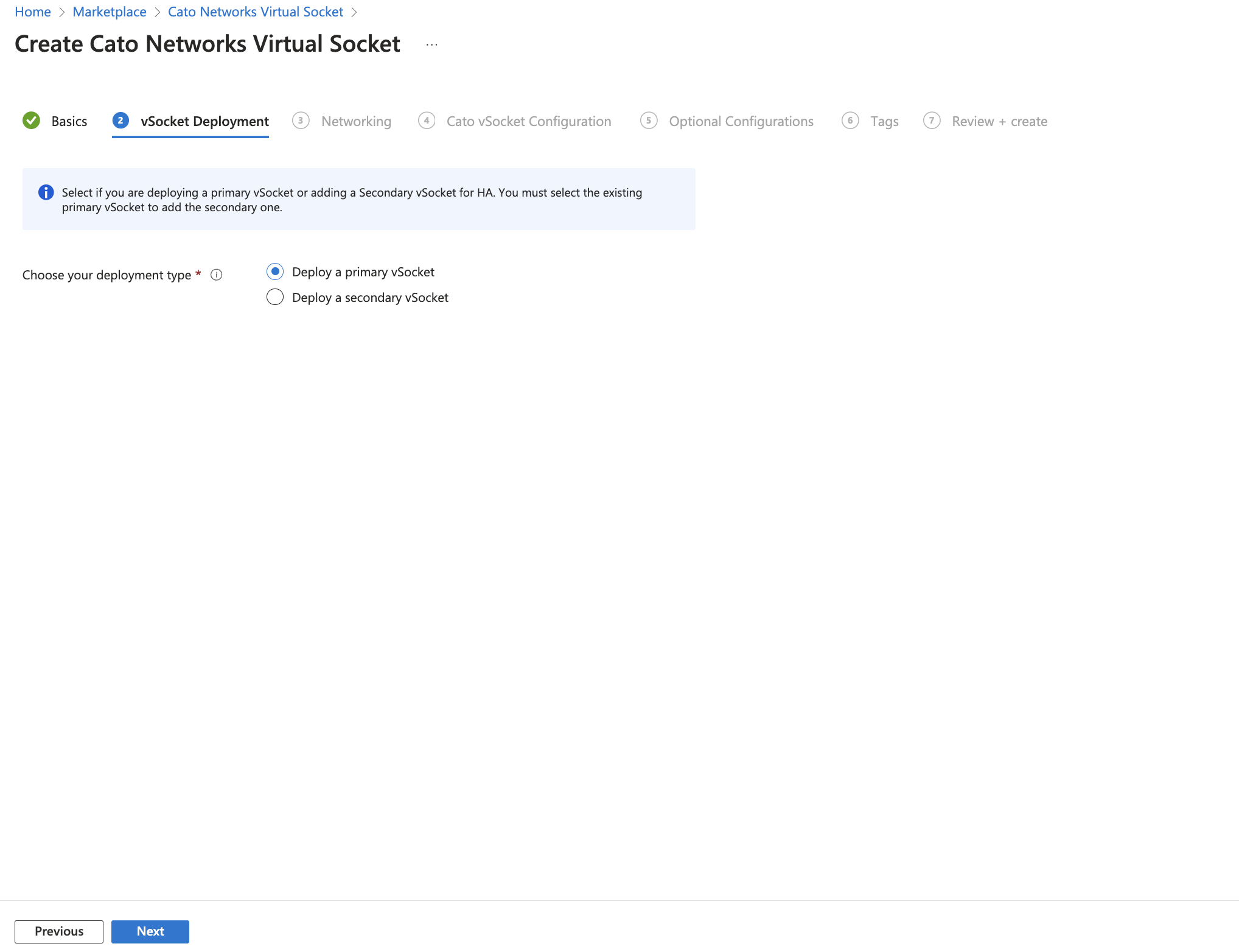

  4. 在 vSocket部署 屏幕中，选择 部署主要vSocket。

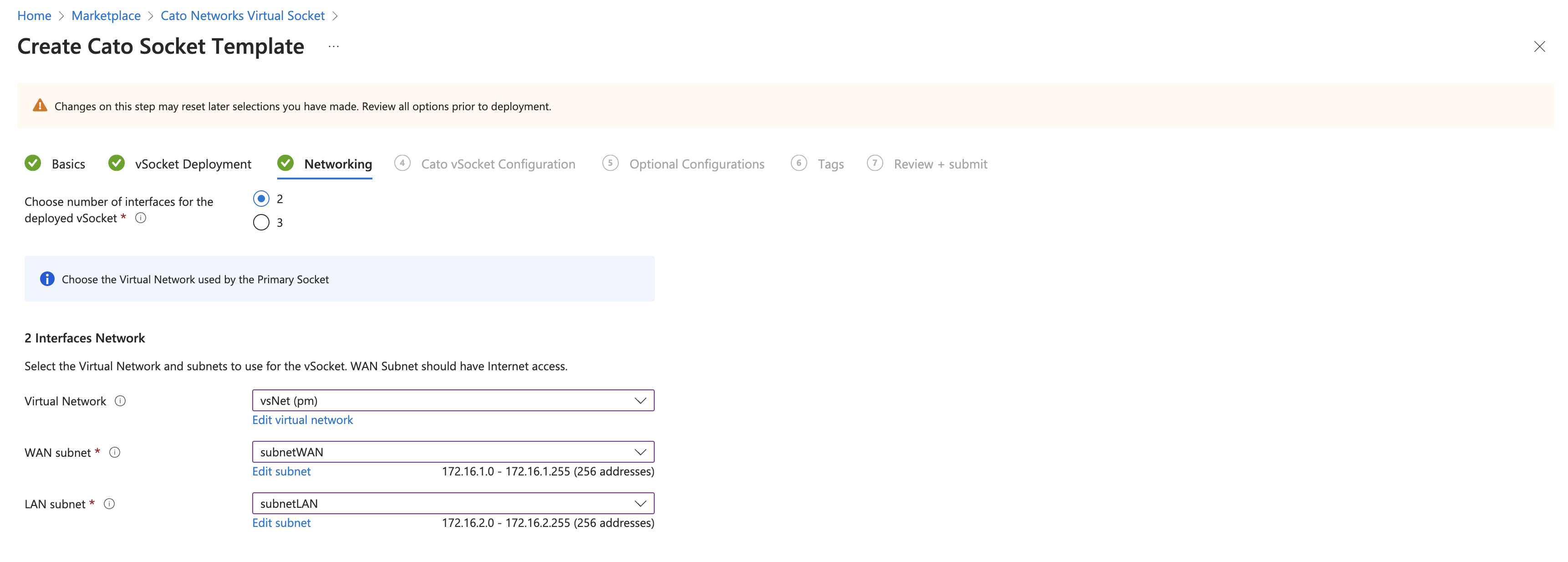

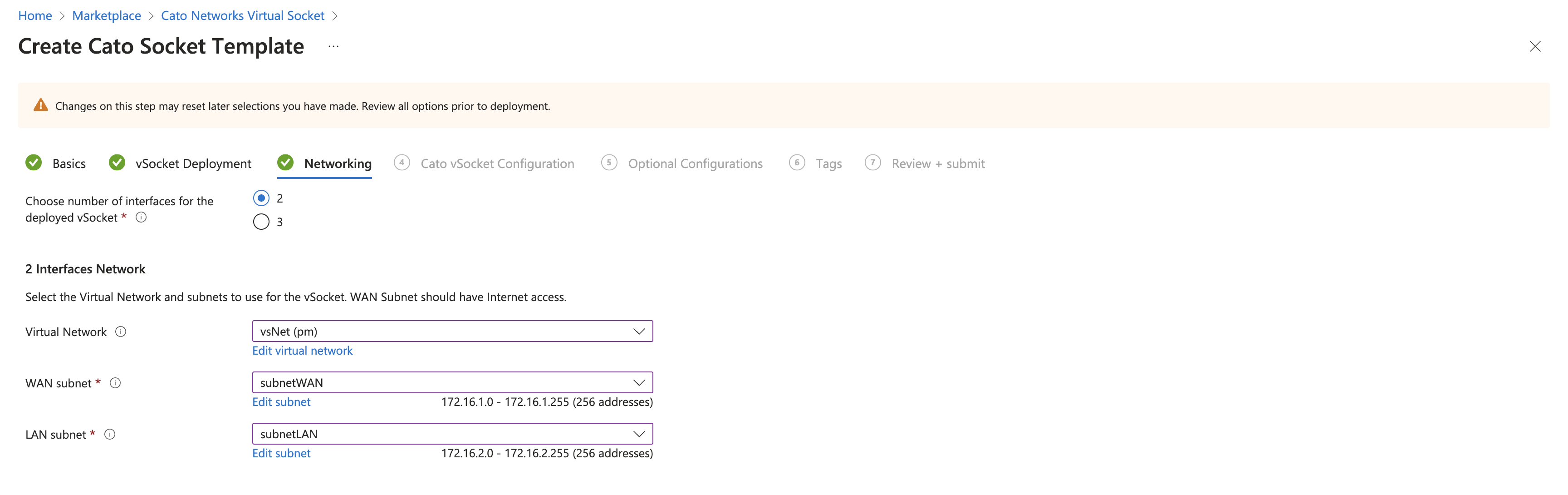

  5. 在 网络设备 屏幕中，首先确定您想使用2或3个网卡。


    • 2 网卡部署使用 Standard_D2s_v5 实例类型

    • 3 网卡部署使用 Standard_D8ls_v5 实例类型

      注意

      注意： 默认情况下，3 网卡vSockets支持启用Azure加速网络选项时的最高2Gb吞吐量。

    这些是 vSocket 子网（最小子网地址空间为 /28）：

    • MGMT子网（仅限3 NIC部署）– vSocket与Azure API之间的管理通信

    • WAN子网 - vSocket的外部WAN流量（互联网和Cato Cloud）

    • LAN子网 - 连接到vSocket的内部Azure资源和流量

      注意： 确保LAN子网的IP范围与Cato管理应用程序中vSocket站点的原生范围相同。

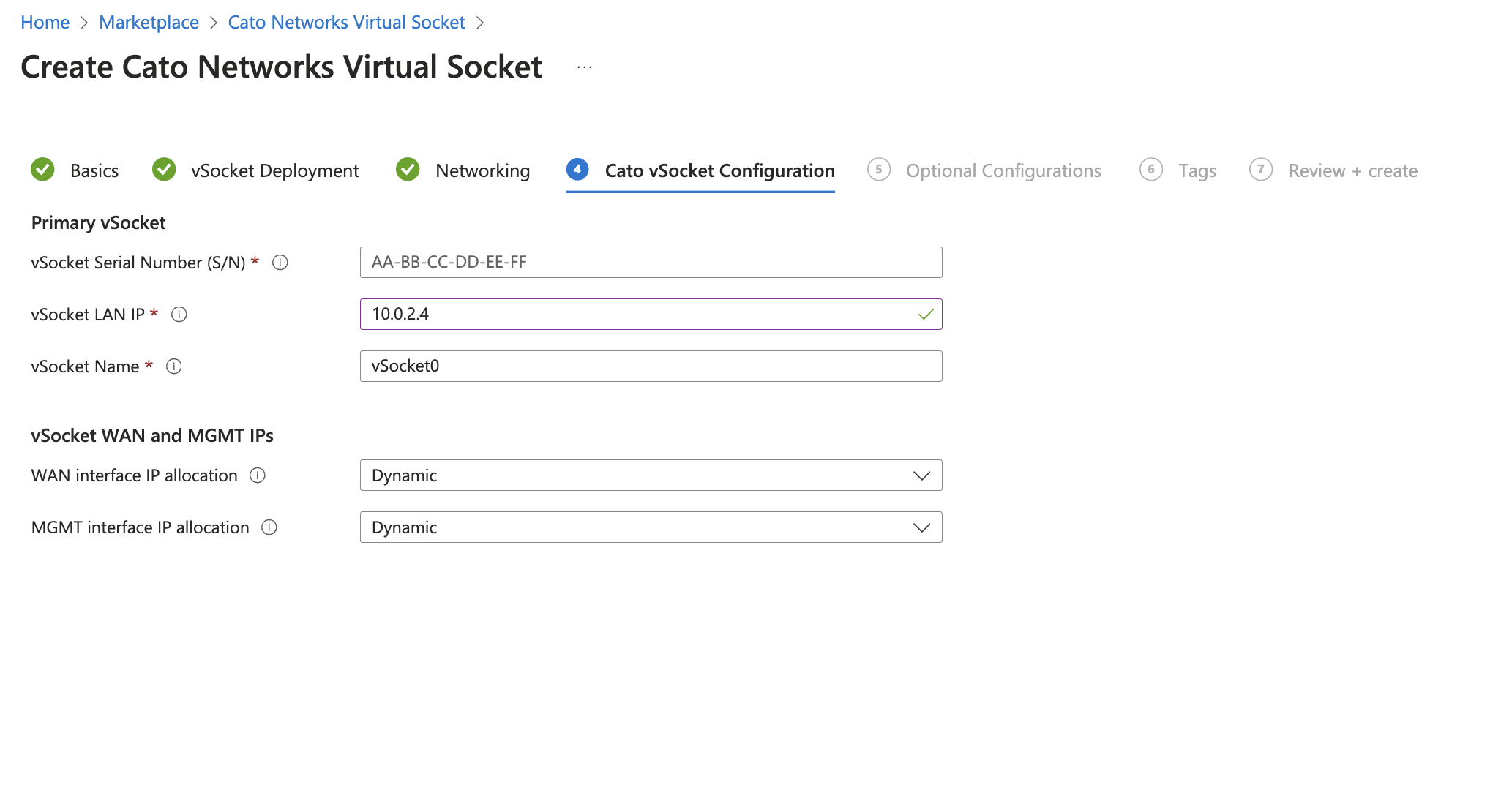

  6. 在 Cato vSocket 配置 界面，基于您在 Cato 管理应用程序中创建的 vSocket 站点（见上文创建 Azure vSocket 站点），定义以下设置。


    • vSocket 序列号 (S/N) - 粘贴您从 站点配置 > 套接字 页面复制的 S/N。

    • vSocket 局域网 IP - 在 CMA 的 站点配置 > 网络 页面中，输入主要 vSocket 的 本地 IP。

    • vSocket 名称 - 输入托管vSocket的VM的名称。

      vSocket 名称不应包含空格或Azure限制字符。

    • WAN接口IP分配 – 为WAN接口选择一个动态或静态内部IP地址。 对于静态IP分配，您可以分配任何IP地址。

    • MGMT接口IP分配（仅限3 NIC部署）– 为MGMT接口选择一个动态或静态内部IP地址。 对于静态IP分配，您可以分配任何IP地址。

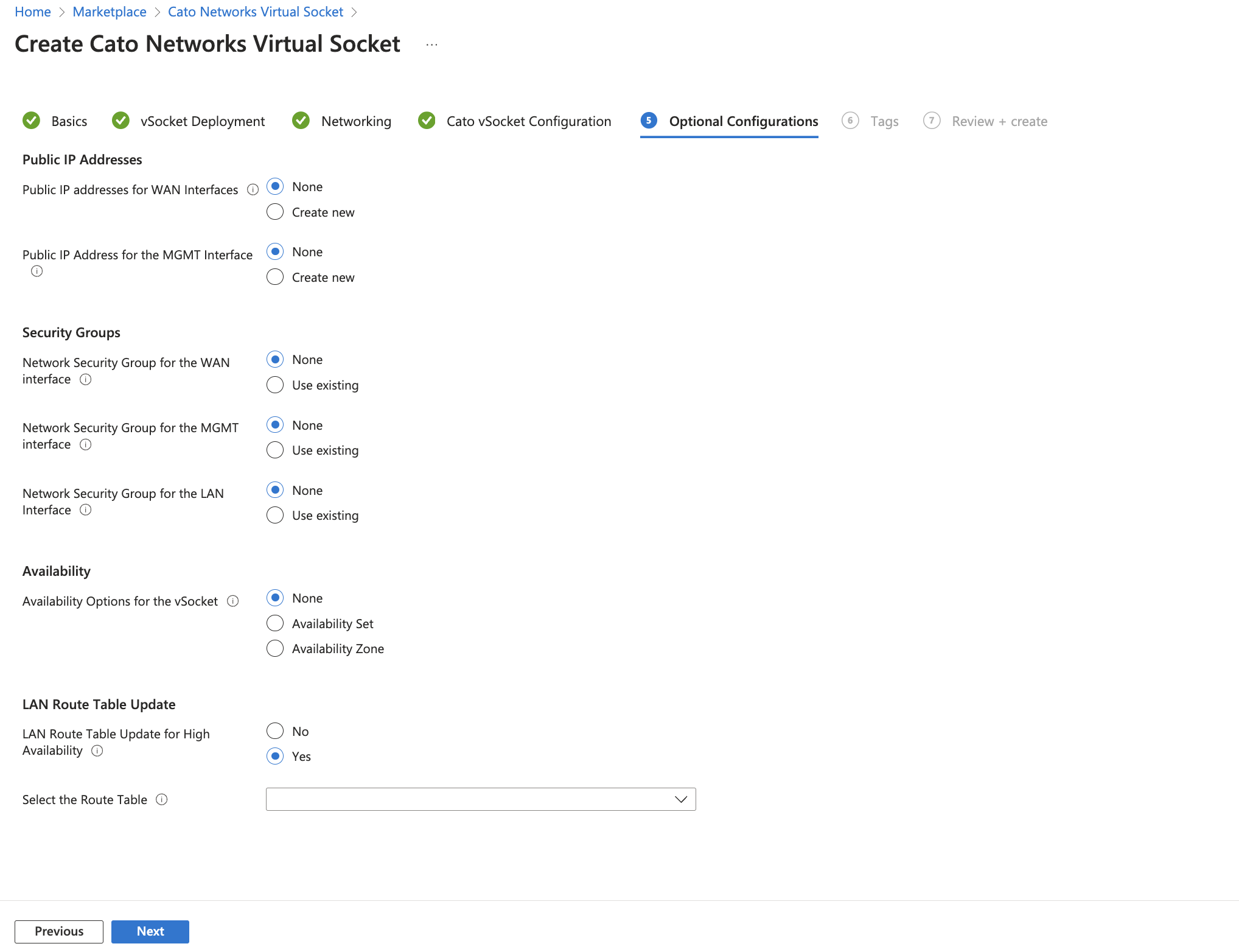

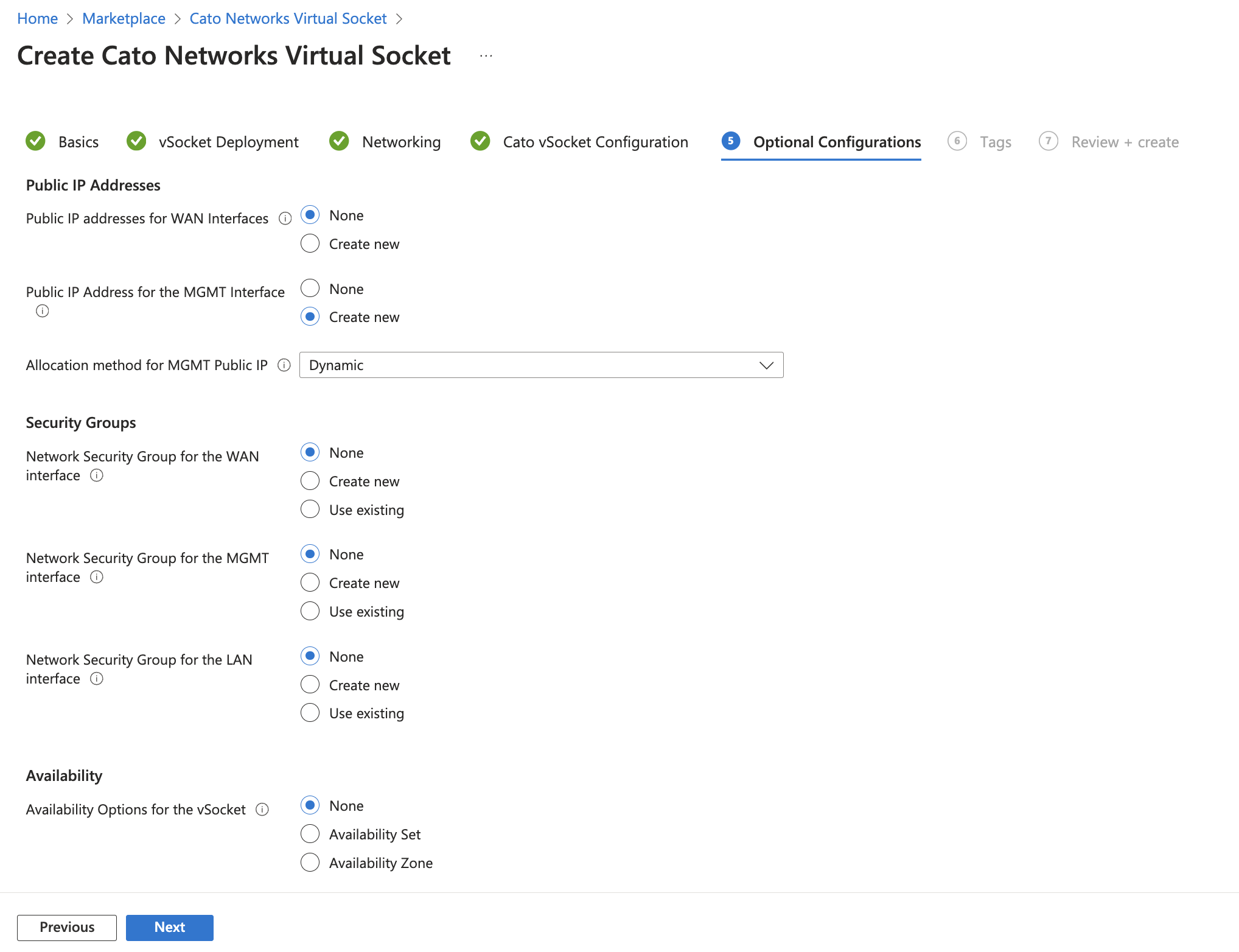

  7. 在可选配置屏幕上，您可以选择定义这些设置：


    • WAN和/或MGMT（仅限3 NIC部署）接口的公共IP地址

    • WAN、MGMT（仅限3 NIC部署）和/或LAN接口的网络安全群组

    • vSocket的可用性选项：

      • Azure可用性集 - 新建或使用现有可用性集

        注意：可用性集必须与vSocket位于同一资源组中

      • Azure可用性区域 - 选择1 - 3范围内的可用性区域

    有关这些设置的更多信息，请参见上文使用 Marketplace 向导进行可选配置。

  8. 在审核 + 创建屏幕中，查看vSocket设置，然后点击创建。

    注意： 您可以选择导出部署模板，并在未来的vSocket部署中使用它。

    部署正在进行中屏幕显示vSocket部署的实时状态。 完成部署所有资源可能需要几分钟。

    vSocket资源部署后，vSocket会自动将站点连接到Cato Cloud，并检查是否需要升级到最新的vSocket版本。 Cato管理应用程序通知区域显示有关vSocket连接状态的消息。

为高可用性添加次要 vSocket

为了在Azure站点内提供vSocket冗余，您可以在同一Azure虚拟网络（VNet）中部署两个vSocket，并将它们设置为高可用性（HA）配置。 vSocket在活跃/被动模式下运行，LAN链接用于在vSocket之间发送保持活动消息。

Azure HA配置使用绑定到活动vSocket局域网接口的浮动IP地址。 当切换到被动的次要vSocket时，浮动IP转移到次要vSocket局域网接口。 路由表将该浮动IP用作发送到Cato Cloud的流量的下一跳。

在需要的情况下，您可以将Azure HA支持的vSocket部署到不同的可用性区域。 或者，您可以使用可用性集，以确保两个vSocket部署在Azure中不同的故障和更新域中。

部署主要vSocket后，在Cato管理应用程序中将次要vSocket添加到Azure站点。 然后使用Marketplace向导部署次要vSocket。

有关 Azure HA 的更多信息，请参阅为 Azure vSocket 配置高可用性。

Azure 高可用性的先决条件

  • 您必须是虚拟资源的Azure资源组的所有者

  • Azure vSocket 必须使用相同的VNet

  • 如果您在部署主要 Socket 时使用默认的虚拟网络名称 vsNet 并遇到验证错误，则必须为次要 vSocket 定义资源前缀

  • 如果您有系统定义身份的默认策略，则必须豁免Cato vSocket，以确保主要和次要vSocket之间的过渡正常工作。 有关详细信息，请参阅相关的Azure文档。

将次要 vSocket 添加到 Azure 站点

在网络 > 站点 > 站点设置 > 套接字屏幕上使用添加次要套接字选项，准备站点以用于次要vSocket。 有一个弹出窗口，您可以在其中输入以下设置：

  • LAN接口IP - 次要vSocket的LAN接口的IP地址

  • LAN浮动IP - 用于Azure HA配置的浮动IP的IP地址

Cato管理应用程序使用LAN接口IP地址作为次要vSocket的管理IP地址。 此LAN接口也用于HA保持活动数据包。

在您将次要vSocket添加到站点后，Cato管理应用程序会执行以下操作：

  • 生成新建vSocket的vSocket序列号（当您运行Cato脚本以在VM上安装vSocket时会使用该序列号）

  • 为该站点启用高可用性配置部分

  • 修改网络部分原生范围，本地IP被浮动IP取代

要配置Azure站点进行HA：

  1. 从导航菜单中，选择网络 > 站点，并选择Azure站点。

  2. 从导航菜单中，选择站点配置 > 套接字。

  3. 单击添加次要套接字。 添加次要vSocket（高可用性）窗口打开。

  4. 配置LAN IP设置：

    1. 输入LAN接口IP。 此值用作MGMT IP和保持活动数据包。

    2. 输入LAN浮动IP。

  5. 单击应用。 浮动IP设置配置并已复制到Socket > 高可用性配置部分。

  6. 单击保存。

  7. 复制并保存次要vSocket的序列号（S/N）。

    当您从Azure Marketplace部署次要vSocket时，使用此S/N。

Socket 界面更改

在您将次要vSocket添加到站点后，在Socket屏幕，LAN1链接的目标自动设置为LAN & HA。

从 Marketplace 部署次要 Azure vSocket

使用Azure Marketplace中的自动化Cato向导为次要vSocket创建虚拟资源，并将其部署到Azure站点。

当您在Marketplace向导中配置次要vSocket的设置时，以下设置必须是主和次要vSocket的相同设置：

  • 网络 - 必须为主和次要vSocket使用相同的虚拟网络和MGMT、WAN及LAN子网。

  • 可选配置 > 安全组 - 如果您为主设备创建了一个新组，请再次将其用于次要设备。 否则为两者选择无，或选择相同的现有组。

要从市场部署次要Azure vSocket：

  1. 从Azure Marketplace中，搜索Cato，并选择Cato Networks 虚拟Socket。

  2. 在概览屏幕中，为Azure资源选择计划和订阅，然后点击创建。

  3. 在基础屏幕中，定义与您为主要vSocket定义的相同设置：

    • 订阅 - Azure资源的帐单账户

    • 资源组 - 关联vSocket资源的Azure资源组

    • 区域 - vSocket资源的Azure区域

    • 资源前缀 - 可选前缀，用于添加到每个vSocket资源

      如果在部署主要Socket时使用默认虚拟网络名称vsNet，则必须为次要Socket定义资源前缀以避免任何错误。

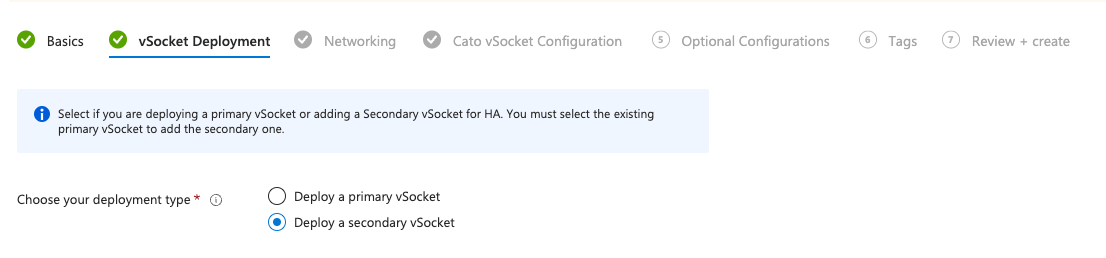

  4. 在vSocket 部署屏幕中，选择部署次要vSocket。


  5. 在网络设备屏幕中，选择主要vSocket正在使用的相同VNet


    • 对于WAN、MGMT和LAN子网，选择您为主要vSocket使用的相同子网

    注意

    重要： 如果您不选择与主要vSocket相同的资源，HA部署将会失败。

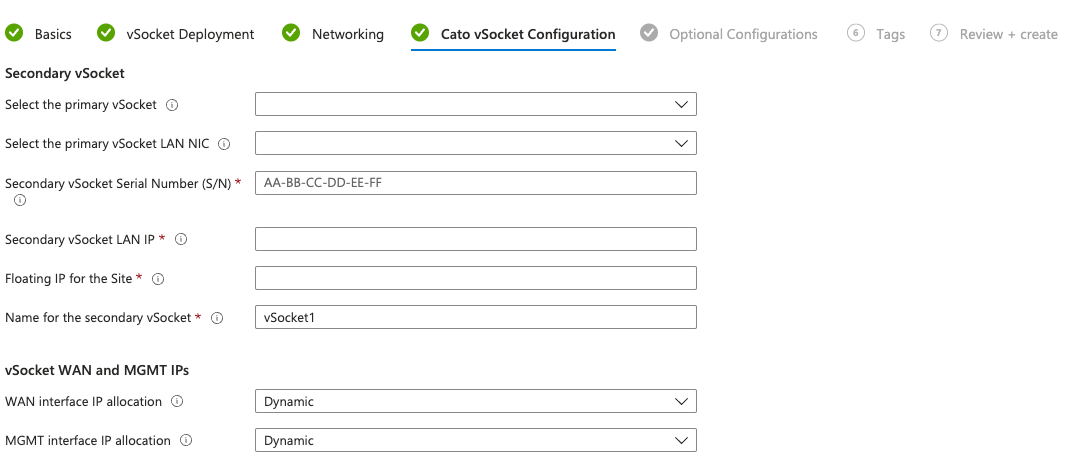

  6. 在 Cato vSocket 配置 屏幕中，基于您在 Cato 管理应用程序中创建的 vSocket 站点（见上面 创建 Azure vSocket 站点）定义 vSocket 的以下设置。


    • 选择主要vSocket - 您之前创建的主要vSocket

    • 选择主要vSocket LAN NIC - 您之前创建的主要vSocket的LAN子网的NIC

    • 次要vSocket 序列号（S/N） - 从Cato 管理应用程序中的站点配置 > 套接字屏幕复制次要vSocket的S/N。

    • 次要vSocket LAN IP - 从Cato管理应用程序中的站点配置 > 套接字 > 高可用性配置屏幕输入次要vSocket的本地IP。

    • 站点的浮动IP - 两个vSocket使用相同的浮动IP。 浮动IP在Cato管理应用程序中的站点配置 > 套接字 > 高可用性配置屏幕中配置。

    • 次要vSocket的名称 - 输入托管次要vSocket的VM的名称。

    • WAN接口IP分配 - 为WAN接口选择一个动态或静态的内部IP地址。 对于静态IP分配，可以分配任何IP地址。

    • MGMT接口IP分配（3 NIC部署，仅限） - 选择一个动态或静态的内部IP地址。 对于静态IP分配，可以分配任何IP地址。

  7. 在可选配置屏幕中，为次要vSocket定义这些设置：


    • 确保配置与主要vSocket相同的安全组和可用性配置。

    • 局域网路由表更新 - 选择与主要vSocket相同的局域网路由表。 HA浮动IP自动用作下一跳。

  8. 在审核 + 创建屏幕中，审核vSocket设置，然后单击创建。

    部署进行中屏幕显示vSocket部署的实时状态。 完成所有资源的部署可能需要几分钟时间。

    在vSocket资源部署后，vSocket会自动将站点连接到Cato Cloud，并检查是否需要升级到最新的vSocket版本。 Cato管理应用程序的通知区域显示有关连接vSocket状态的消息。

部署失败的故障排除

在某些情况下，Azure可能无法完成vSocket的部署，例如，如果部署向导未在私有Azure Marketplace中获得管理员批准。

您可以检查部署错误摘要或Azure活动日志以获取更多有关失败部署的信息。

在部署过程中，无论部署状态如何，Azure资源都会自动创建。 如果您的部署失败，请确保在尝试另一次部署之前删除资源。

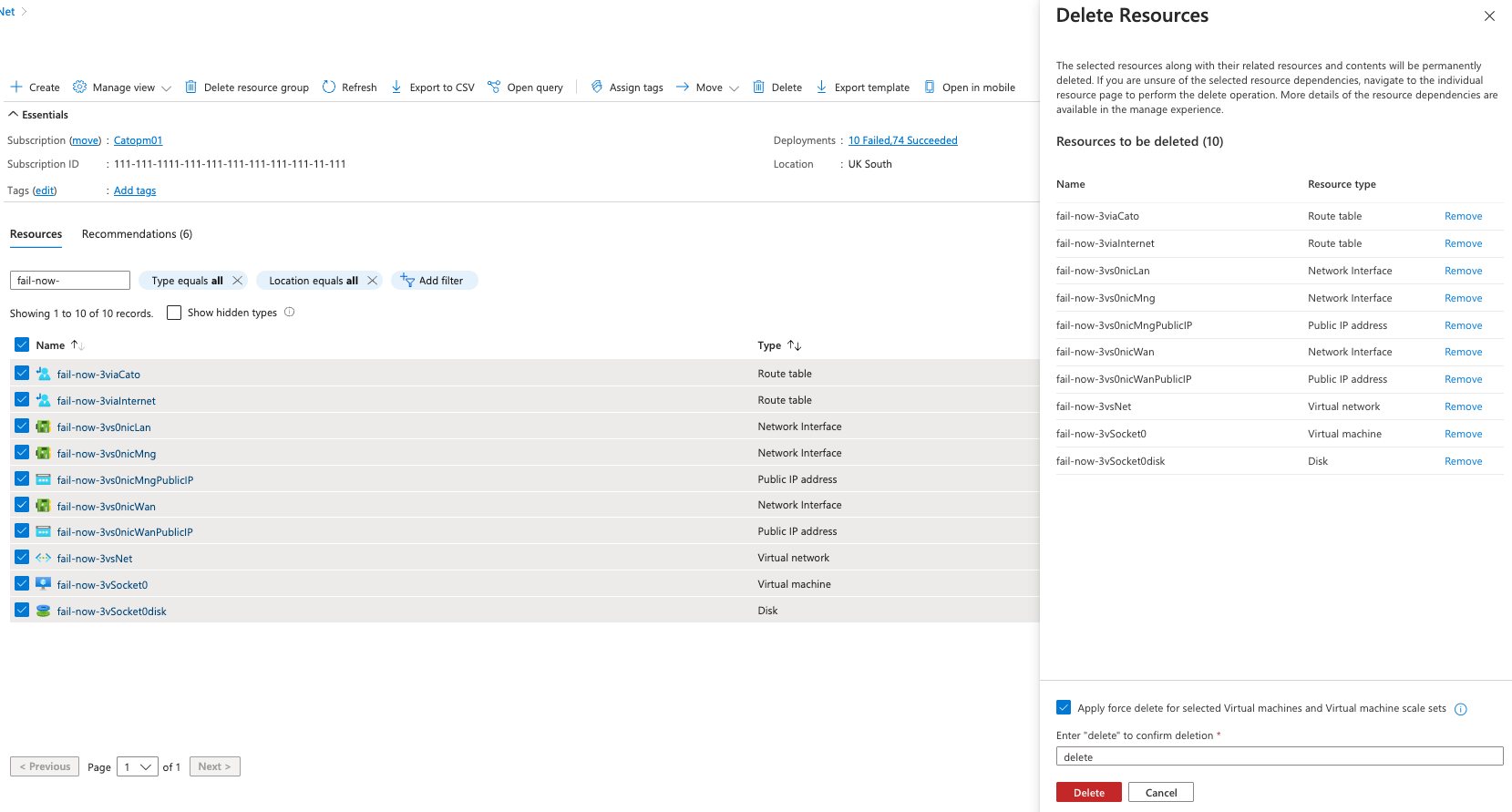

要删除Azure部署资源：

  1. 在Azure中，转到资源组并选择您用于该部署的资源组。

  2. 在资源下，使用过滤屏幕根据您的部署前缀进行过滤。 使用此前缀创建的所有部署资源将会出现。


  3. 检查所有资源是否匹配前缀，并使用复选框批量选择它们。

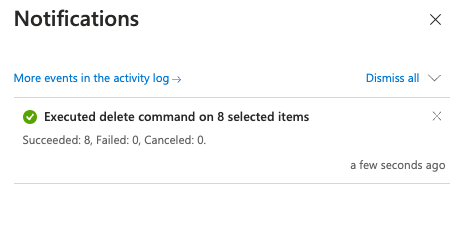

  4. 点击删除。 如果选中，您可以选择对虚拟机应用强制删除。


准备就绪时，再次运行部署向导。 如果您无法完成部署，请联系 Cato 支持 support@catonetworks.com。

连接到 Azure vSocket WebUI

vSocket 部署之后，建议您连接到 vSocket WebUI 和更改 VM 的密码。 vSocket 的默认密码是 vSocket VM 的 VM ID。

有关更多信息，请参阅手动部署 Azure vSocket 站点。
