从AWS Marketplace部署vSocket站点

AWS vSocket概览

您可以使用IPsec隧道或虚拟Socket (vSocket)将您的AWS VPC连接到Cato。 本文描述了如何在EC2实例上部署vSocket。

vSocket提供以下优势：

  • 带宽管理控制和QoS

  • 最大化连接到Cato Cloud中的PoPs

  • 支持高可用性配置

有关vSocket和IPsec站点的更多信息，请参阅选择站点的连接类型。

本文假设您已经在您的AWS环境中拥有VPC。

先决条件

  • 您必须具有AWS仪表板和Cato管理应用程序的管理员权限。 此外，您必须在AWS中拥有以下权限：

    • AWS Marketplace

    • 云形成

    • IAM角色创建

    • 密钥对创建

  • 确保环境满足Cato Socket 连接先决条件中列出的要求。

EC2 支持的实例

以下EC2实例类型已通过vSockets认证：

  • t3.large

  • t3.xlarge

  • c3.xlarge

  • c4.xlarge

  • c5.xlarge

  • c5d.xlarge

  • c5n.xlarge（建议用于带宽超过2Gbps的高性能站点）

  • d2.xlarge

请参阅本文章以查看实例类型的规格，帮助您选择符合站点要求的类型。

注意

注意：如果您的区域内没有c3.xlarge或c4.xlarge实例，请联系AWS客户支持。

AWS限制

AWS不支持这些网络功能：

  • VLAN范围

  • DHCP范围

创建AWS vSocket的高级概览

  1. 在Cato管理应用程序中，为AWS vSocket创建一个新站点

  2. 部署Cato Networks的AWS产品

  3. 验证vSocket是否已连接到您的账户

在Cato管理应用程序中创建vSocket站点

在Cato管理应用程序中创建AWS vSocket站点，并为vSocket生成序列号。 启动EC2实例时需要使用此序列号。

vSocket的本地IP必须与EC2实例LAN接口的IP地址相同。 子网的前三个IP地址由VPC保留。

在创建站点后，Cato管理应用程序会自动为新的vSocket生成唯一的序列号。 在部署EC2实例时需要输入此序列号（请参见下方部署 AWS vSocket）。

创建新的AWS站点

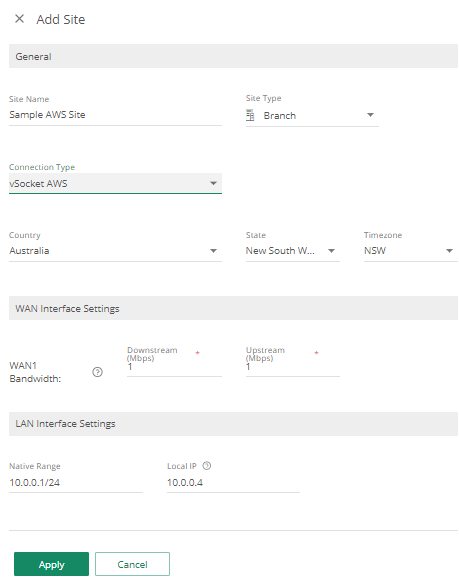

要为AWS vSocket创建站点：

  1. 在Cato管理应用程序中，从导航菜单中选择网络>站点。

  2. 点击新建。 添加站点面板打开。


  3. 配置站点的常规设置：

    1. 输入站点名称。

    2. 选择站点类型。 此选项决定在拓扑窗口中使用哪个图标。

    3. 选择vSocket AWS作为连接类型。

    4. 配置 国家、州和 时区以设置维护窗口的时间范围。

  4. 配置WAN接口设置，包括根据您的ISP带宽配置的下行和上行带宽。

  5. 配置 LAN接口设置，包括AWS站点的原生范围。

    原生范围必须与EC2实例中的局域网子网IP范围相同。

  6. 点击应用。 站点已添加到站点列表。

复制vSocket序列号

Cato管理应用程序会自动为新的vSocket生成唯一的序列号。 在启动EC2实例时需要输入此序列号（S/N）。

要复制序列号：

  1. 从导航菜单中选择网络>站点，然后选择站点。

  2. 从导航菜单中选择站点配置>套接字。

  3. 复制vSocket的S/N。

部署AWS vSocket

此过程使您能够使用预定义模板自动部署 AWS 环境的所有方面。 开始之前，请确保您已：

  • 下载并运行 AWS Marketplace 模板的必要权限

  • 用于加密通信的密钥对已创建

  • 已从您在 Cato 管理应用程序中创建的 vSocket 中复制序列号。

要使用 Cato 提供的服务部署 AWS 资源：

  1. 从 AWS Marketplace，搜索 Cato Networks Virtual Socket。

  2. 单击 继续订阅。

  3. 单击 继续配置。

    • 在 履行选项 下，选择 CloudFormation 模板。

    • 在 区域 下，确保选择您的 vSocket 所在区域。

  4. 单击 继续启动。

  5. 在 选择操作 下拉菜单中，选择 启动 CloudFormation。

  6. 审查配置信息后，单击 启动。

  7. 在创建堆栈页面中，单击 下一步 以原样使用模板，或单击 在设计器中查看 进行与环境相关的更改。

  8. 输入虚拟资源的 网络配置 参数：

    • VPC - 输入您要连接的 VPC 的网络范围。 确保它与您的 WAN 没有冲突。

    • MGMT、WAN 和 LAN 子网 - 输入在 VPC 内用于各自子网的范围。

  9. 输入虚拟资源的实例配置参数：

    • MGMTENI - MGMT 接口的 MGMT 子网内的一个 IP 地址。 VPC 保留了子网的前三个 IP 地址。

    • WANENI - WAN 接口的 WAN 子网内的一个 IP 地址。 VPC 保留了子网的前三个 IP 地址。

    • LANENI - LAN 接口的 LAN 子网内的一个 IP 地址。 子网的前三个IP地址由VPC保留。

    • 密钥对 - 选择您创建的用于加密此连接的密钥对。

    • 序列号 - 您在 Cato 管理应用程序中创建 vSocket 时复制的 S/N。

    • 安全组入站 - 输入可以发起连接到这些虚拟资源的 IP 地址或范围。 我们建议将其限制在尽可能小的组，以保持良好的安全姿态。

  10. 单击 下一步。

新配置被部署，几分钟内，vSocket 应该显示 已连接 状态。

（可选）连接到 Socket WebUI

如果需要登录到 Socket WebUI，请使用以下设置：

  • 使用 MGMT 弹性 IP 地址作为 vSocket 的公共 IP 地址

  • 用户名是 admin

  • 默认密码是 vSocket EC2 实例的 实例 ID

（可选）将流量路由到 EC2 实例

如果您的应用程序 EC2 实例与非本地范围的子网（不是 vSocket LAN 接口子网）相关联，在 Cato 管理应用程序中为站点的 网络 部分添加一个路由范围。

要将流量路由到 EC2 实例：

  1. 从导航菜单中选择 网络 > 站点，并选择站点。

  2. 从导航菜单中选择 站点配置 > 网络。

  3. 在 LAN 部分，点击 新建。 新建 IP 范围 面板打开。

  4. 输入 IP 范围的 名称。

  5. 将范围的 类型 设置为 路由。

  6. 输入 子网 IP 范围。

  7. 将 网关 IP 设置为 VPC 路由器，即本地范围子网的第一个主机 IP 地址。

  8. （可选） 为范围配置 静态 NAT。

  9. 单击 应用。 范围已添加到 网络 屏幕。

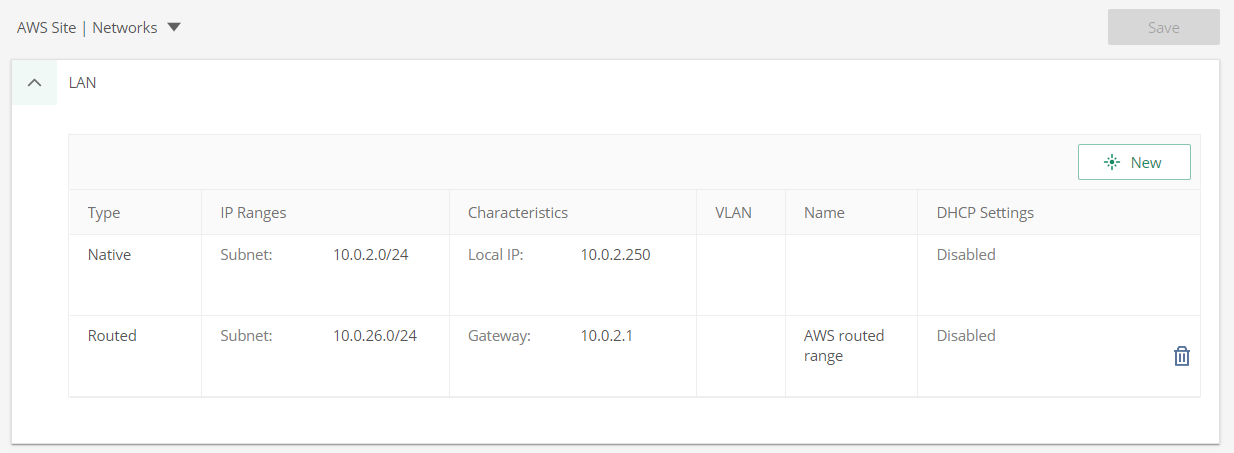

上面的截图显示了路由范围的这些示例设置：

  • 原生范围 - 10.0.2.0/24

  • 路由范围 - 10.0.26.0/24

  • 网关 IP - 10.0.2.1

（可选）为 EC2 实例配置 IMDSv2

IMDS（实例元数据服务）提供了安全访问以获取实例的元数据。 Cato 使用此服务获取以下信息：

  • 用户数据中的序列号

  • 实例 ID

  • 与 HA 相关的信息

  • 用于修改路由表的密钥和主机名设置

从 Socket v20 版本 18221 开始，Cato 正在增加对 IMDSv2 的支持。

要配置实例以使用 IMDSv2：

  1. 在 AWS 中，选择您要配置的实例。

  2. 选择 操作 > 实例设置。

  3. 在修改实例元数据选项部分，选择IMDS下的必填。

  4. 点击保存。

此变化不会导致任何停机。 但是，如果您有一个 HA 部署，则必须配置主要和次要实例使用相同的 IMDS 版本。
