如何重置 X1500 Socket (USB 驱动器)

本文解释了如何使用 USB 驱动器将 X1500 Socket 恢复到出厂镜像。

注意

警告! Cato 有两个经过认证的 Socket 硬件型号用于 x1500 站点(x1500 和 x1500B)。 请确保在 Socket 上安装镜像之前识别出确切的 Socket 型号。

有关两个 X1500 Socket 型号的更多信息,请参见Cato 插座重影概述

识别 X1500 Socket 型号

X1500 和 X1500B Socket 型号有不同的镜像。 确保您 Socket 背板的 PSU 符合下面的图片。

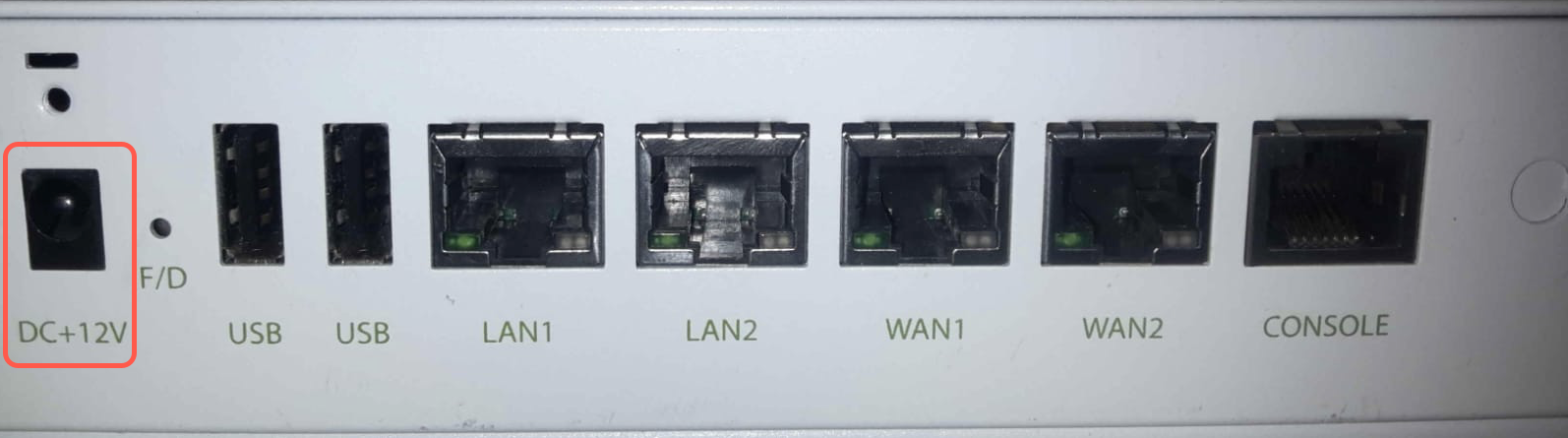

  • 背板上的 PSU (X1500)


如果您 Socket 的 PSU 与图片不同,请参见 如何重置 X1500B Socket (USB 驱动器)。 如果您在 X1500 Socket 上安装 X1500B 镜像,可能会导致 Socket 停止工作。

将 Socket 重置为出厂默认配置和版本

准备 Socket 镜像

  1. 下载镜像文件

    有关获取镜像文件的更多信息,请参见 Socket 和 vSocket 镜像文件

  2. 解压镜像(请参见下面的说明)。

    解压镜像后,文件位于以下目录:live

  3. 获取至少 8GB 的 USB 驱动器。 如需格式化 USB 驱动器,请使用 exFAT 或 FAT32 格式。 使用 FAT32 格式时,USB 驱动器不应大于 32GB。

将镜像刻录到 USB 驱动器中

本节说明了如何将 Socket 镜像刻录到 Windows, macOS 和 Linux 的 USB 驱动器。

解压镜像后,将未压缩的 DD 镜像文件的文件哈希与 Cato 验证的正确文件哈希进行比较。 这确认了在将 Socket 固件写入硬盘之前的磁盘镜像完整性。

  • 附带本文的文件包含已验证的哈希

  • 将文件保存到与未压缩的磁盘镜像同一目录中

用 Windows 刻录镜像

  1. 将 USB 驱动器连接到 Windows 设备。

  2. 将下载的两个文件移到同一目录,例如 c:\Cato

  3. 从与文件相同目录中的提升的 Powershell 运行 tar -xf <archive-filename> 解压镜像


    注意: 常用的解压软件(如 Winzip、7zip 或 Winrar)会破坏图像,生成约 135MB 的文件。 使用 Windows CLI tar 命令解压文件应得到大于 1GB 的文件大小。

  4. 确保将哈希文件复制到与图像文件相同的目录中。

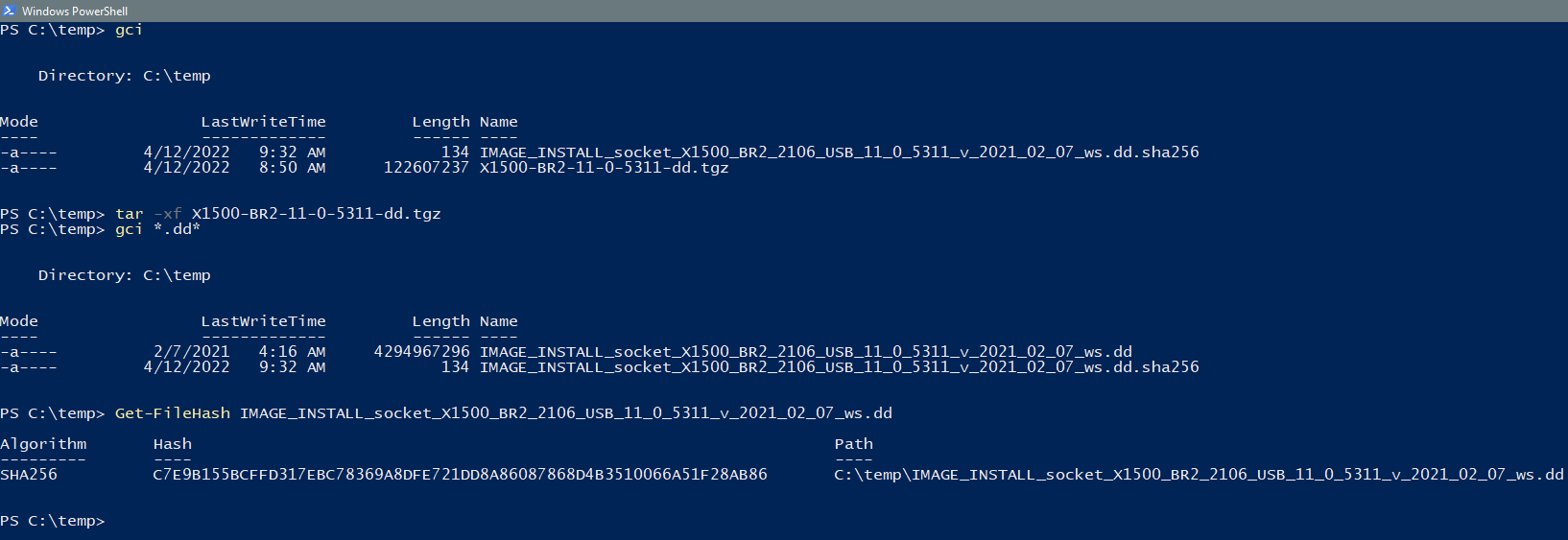

  5. 运行以下命令以比较 Socket 镜像的文件哈希:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1500-hash.txt).split()[0]

    当哈希相同时,该命令返回 True

  6. 下载并安装磁盘映像软件,例如 Win32 Disk Imager。

  7. 将图像写入 USB 驱动器。 (您可能需要使用 *.* 显示所有文件以查看 DD 文件)

用 macOS 刻录图像

  1. 连接 USB 驱动器。

  2. 打开一个终端窗口。

  3. 使用命令 diskutil list 识别新驱动器

  4. 使用 diskutil unmountDisk <diskN> 卸载识别的驱动器

    <diskN> 是您在上一步中识别的变量,本示例输出将驱动器显示为 disk0

    diskutil list
    /dev/disk0 (internal, physical)
  5. 解压图像(双击文件)。

  6. 运行以下命令以比较 Socket 镜像的文件哈希:

    shasum -a 256 <archive-filename>

    将此命令的输出与上面验证的哈希进行比较。

  7. 运行以下命令:dd if=./<file name> of=/dev/diskN bs=16m

    例如 dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    警告: 确保将图像写入 USB 驱动器而不是硬盘。

用 Linux 刻录图像

  1. 将 USB 驱动器连接到 Linux 机器

  2. 识别 USB 设备:/dev/sdb 或 /dev/sdc。

  3. 解压镜像。

  4. 运行以下命令 dd if=./<文件名> of=/dev/sdX

    例如 dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    注意:

    • 对于支持的版本,您可以将 status=progress 添加到 dd 命令中以查看写入到USB操作的状态。

    • 确保您将镜像写入到USB驱动器,而不是硬盘上。

在Socket上安装镜像

在USB驱动器上准备Socket镜像后,将驱动器插入Socket。 当Socket启动时,它会安装镜像并重置为出厂默认设置。

注意

注意: 如果 Socket 目前在 Cato 管理应用程序中显示为分配给站点,请取消分配 Socket(参见 管理 Sockets)。 然后,安装新的镜像后,您可以再次将Socket分配给站点。

验证Socket版本

安装Socket镜像后,您可以使用Socket WebUI验证Socket版本,以确认过程成功。

有关登录 Socket WebUI 的更多信息,请参见 访问 Socket WebUI

注意

注意: 如果您在安装Socket镜像后本地登录Socket WebUI,则登录用户名和密码将重置为默认设置。

要验证Socket版本:

  1. 登录Socket WebUI。

    您可以使用以太网电缆将计算机连接到 X1500 Socket 的 LAN2 端口。

  2. 导航到关于页面。

  3. 确认版本与您上面下载的镜像文件相同。

    下面的示例显示了 X1500 Socket 的版本,其 Socket 版本为 17.x:
