本文解释了如何使用USB驱动器将X1700 Socket重置为出厂映像。
注意
警告！Cato有两种经过认证的X1700站点Socket硬件型号（X1700和X1700B）。 确保在将映像安装到Socket上之前识别出确切的Socket型号。
有关两个X1700 Socket型号的更多信息，请参见Cato 插座重影概述。

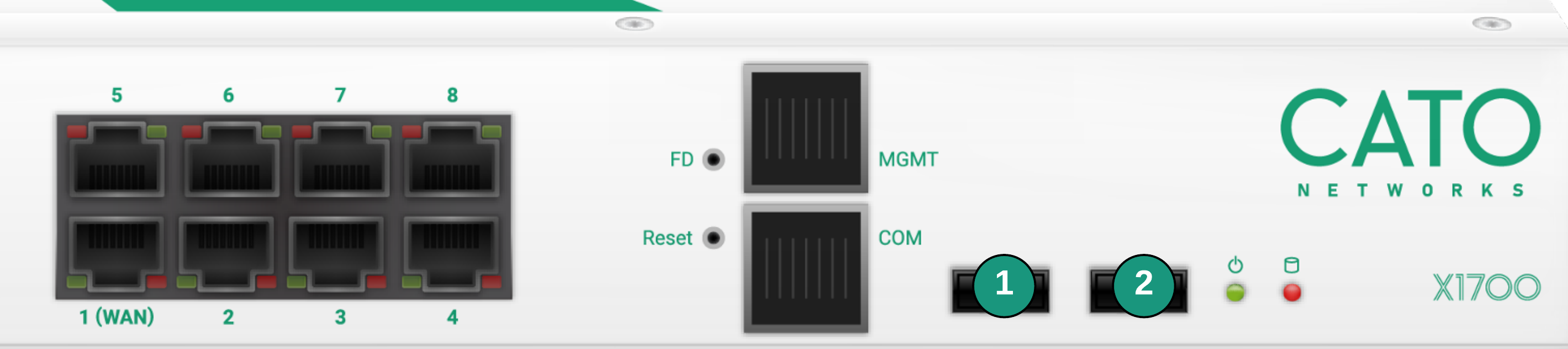

X1700 Socket在前面板上有两个USB端口，使用X1700 Socket上的USB2端口安装映像。 这是您可以使用USB驱动器重新映像X1700 Socket的端口。
-
USB1端口 - 不要用于重置X1700 Socket
-
USB2端口 - 您可以使用USB 2.0闪存驱动器通过USB2端口重置X1700 Socket（使用USB 3.0闪存驱动器会在安装过程中引发问题）
-
下载映像文件
有关获取映像文件的更多信息，请参见Socket和vSocket映像文件。
-
解压映像（请参见下面的说明）。
-
获取至少8GB的USB驱动器。 如果需要格式化USB驱动器，请使用exFAT或FAT32格式。 使用FAT32格式时，USB驱动器不应大于32GB。
本节说明了如何将Socket映像刻录到Windows、macOS和Linux的USB驱动器。
解压映像后，将未压缩的DD映像文件的文件哈希与Cato验证的正确文件哈希进行比较。 这可在将Socket固件写入硬盘之前确认磁盘映像的完整性。
-
附加到本文的文件中包含已验证的哈希
-
将文件保存到与未压缩磁盘映像相同的目录中
注意
重要： 您必须使用USB2端口将映像安装到X1700 Socket。 您不能使用USB1端口安装映像。
-
将USB驱动器连接到您的Windows设备。
-
将下载的映像文件和哈希文件移动到同一目录中，例如
c:\Cato -

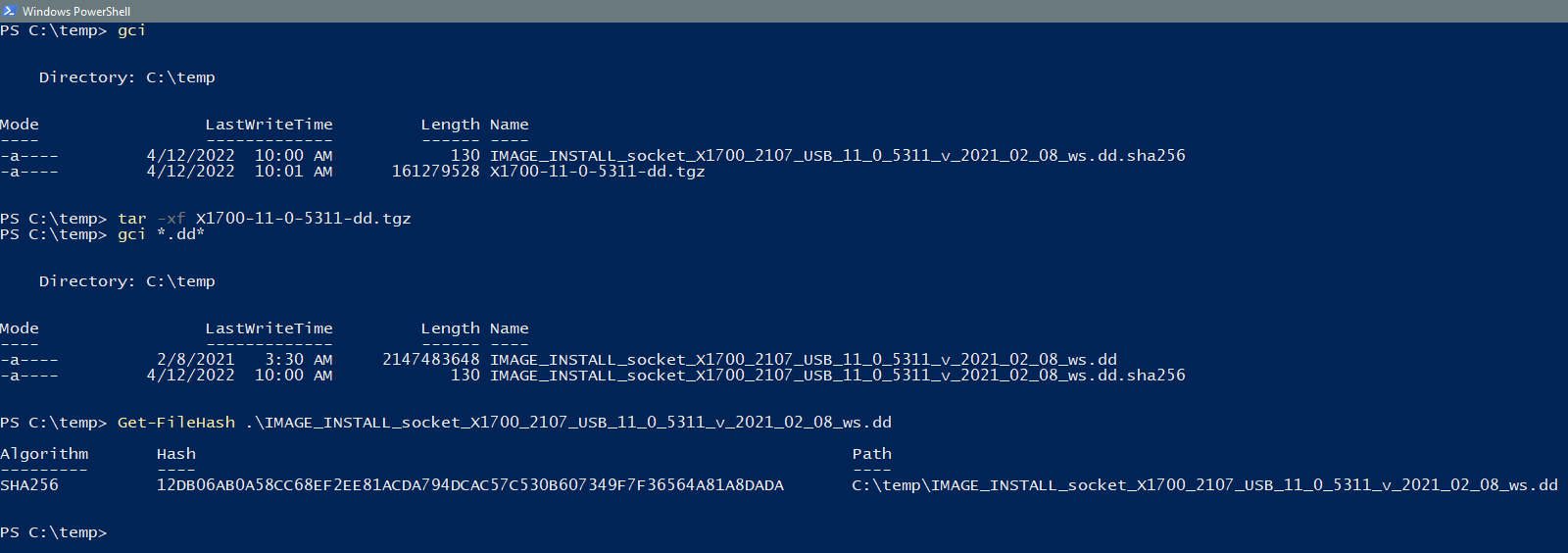

解压映像，从具有提高权限的Powershell中，在同一目录下运行两个文件，执行
tar -xf <archive-filename>注意：常见的解压软件（如Winzip、7zip或Winrar）会损坏映像，导致文件大小约为135MB。 使用Windows CLI tar命令提取文件应生成大于1GB的文件大小。
- 确保将哈希文件放置在与映像文件相同的目录中。
-
运行以下命令以比较Socket映像的文件哈希：
(Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1700-hash.txt).split()[0]
当哈希相同时，命令返回True。
-
下载并安装磁盘映像软件，如Win32 Disk Imager。
-
将映像写入USB驱动器。 （您可能需要使用*.*显示所有文件以查看DD文件）
-
连接USB驱动器。
-
打开一个终端窗口。
-
使用命令
diskutil list识别新的驱动器 -
使用
diskutil unmountDisk <diskN>卸载识别出的驱动器 -
解压映像（双击文件）。
-
运行以下命令以比较Socket映像的文件哈希：
shasum -a 256 <archive-filename>
将此命令的输出与上面的已验证哈希进行比较。
-
运行以下命令将映像文件写入USB：
dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m备注：
-
对于支持的版本，您可以将
status=progress附加到dd命令以查看写入USB操作的状态。 -
确保将映像写入USB驱动器而不是硬盘。
-
在 USB 驱动器上准备好 Socket 图像后，将驱动器插入 Socket。 Socket 启动时，将安装该镜像并重置为出厂默认设置。
注意
注意： 如果Socket当前在Cato管理应用程序中显示为分配给站点，则取消从站点分配Socket（参见 管理套接字）。 然后在安装完新镜像后，您可以再次将 Socket 分配给站点。
安装 Socket 镜像后，您可以使用 Socket WebUI 验证 Socket 版本，以确认该过程成功。
有关登录Socket WebUI的更多信息，请参见 访问Socket WebUI。
注意： 如果您在安装 Socket 镜像后本地登录 Socket WebUI，登录用户名和密码将重置为默认设置。
- X1700-hash.txt145 字节
