使用 Socket WebUI 工具

故障排除工具概览

Socket WebUI 在工具硬件状态标签页中提供了网络工具,您可以使用这些工具对 Socket 链接进行故障排除,包括:

  • Ping

  • 追踪路由

  • 速度测试

  • iPerf

  • 中央处理器使用率

有关 Socket WebUI 的更多信息,请参阅访问 Socket WebUI

从 Cato 管理应用程序登录到 Socket WebUI

具有编辑者权限的管理员可以从 Cato 管理应用程序自动登录到 Socket WebUI。

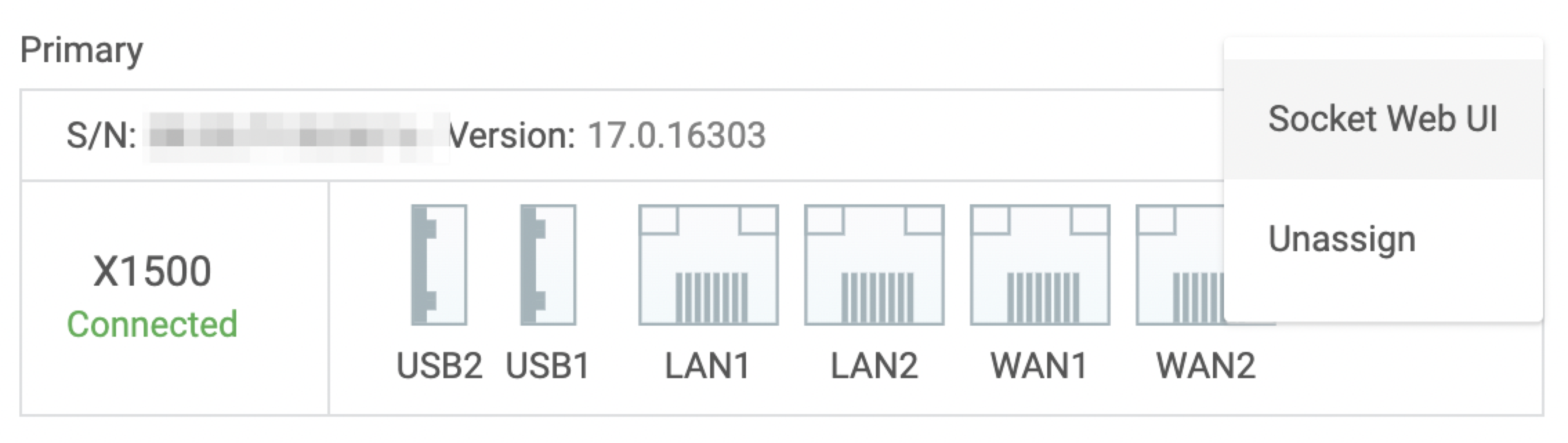

从 Cato 管理应用程序登录到 Socket WebUI:

  1. 从导航菜单中,点击网络>站点并选择站点。

  2. 从导航菜单中,点击站点配置>Socket

  3. 从 socket 的操作菜单中,选择Socket WebUI

浏览器会打开一个新标签页并登录到 Socket WebUI。


当窗口空闲超过 10 分钟时,Socket WebUI 会自动注销。

使用网络工具

登录到 Socket WebUI 后,从工具标签页中选择一个网络工具。

注意

注意:通过 Internet 绕过强制恢复功能会影响 Socket 的服务,请谨慎使用。

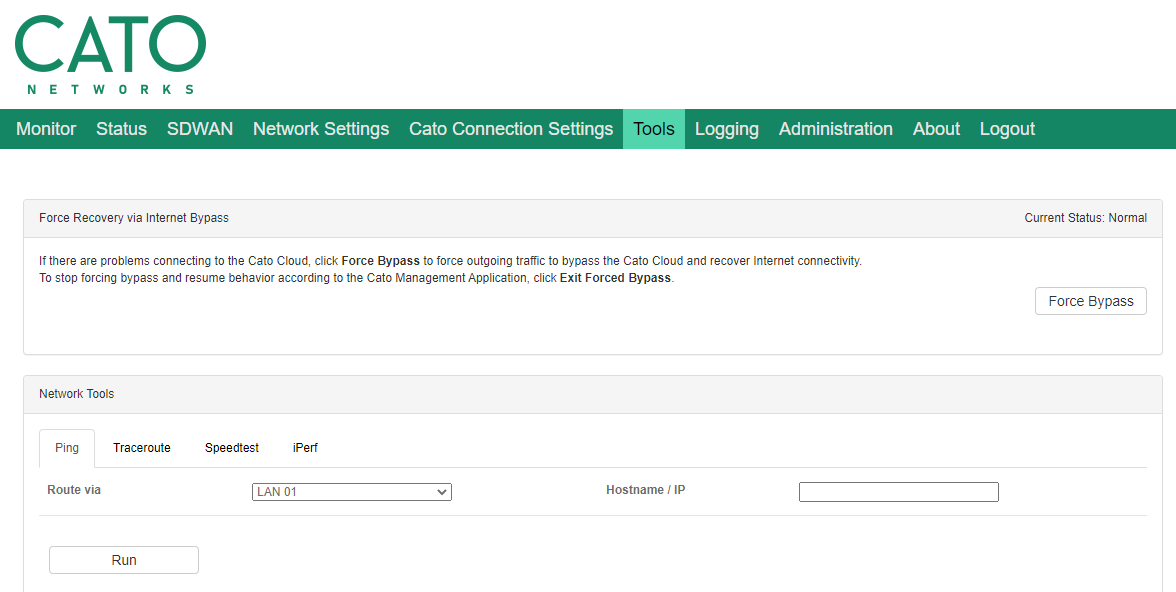

显示网络工具:

  • 在菜单栏中,点击工具。 Socket WebUI 显示网络工具部分。


使用 Ping 工具

选择 Socket 链接并输入您正在 ping 的主机名或 IP 地址。

这些是您可以用作出口接口的 Socket 链接类型:

  • 局域网 - 数据包是使用站点的内部局域网网络发送的。

  • ALT WAN - 数据包是使用 Alt 发送的。 MPLS 网络上的 WAN 隧道。

  • 通过 Cato 的 WAN - 数据包是通过 Cato Cloud 上的隧道发送的。

  • WAN <ISP> 直接 - 数据包是通过 Internet 上的隧道直接发送到 ISP 的。 Cato Cloud 被绕过。

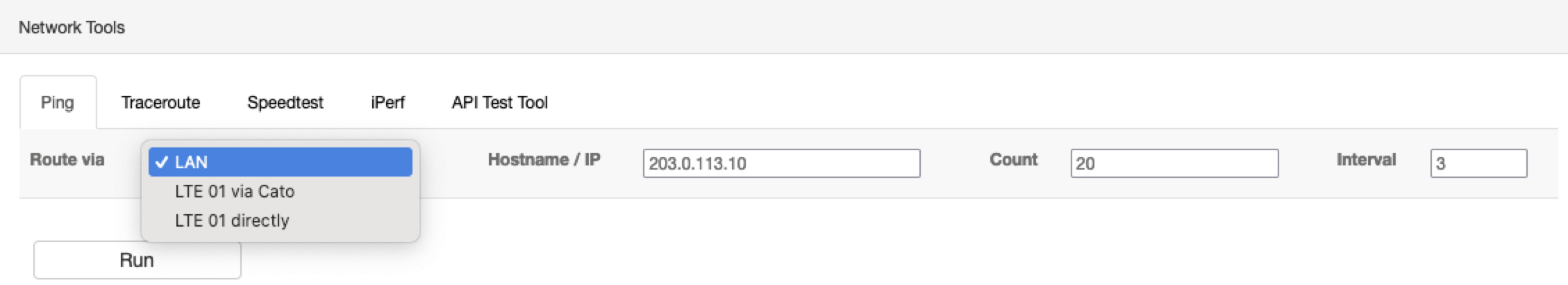

从 Socket 链接 ping 目标:

  1. 网络工具部分中,点击Ping标签页。

  2. 通过路由中,选择发送数据包的链接。

  3. 输入主机名/IP,这是您正在 ping 的目标。

  4. (可选)在计数字段中输入要发送的数据包数。 您可以输入任何 1-100 之间的值。 如果您不输入任何值,将应用默认值 10。

  5. (可选)设置间隔以确定每个数据包发送的频率。 如果您不输入任何值,将应用默认值 1 秒。

  6. 点击运行

    注意

    注意:计数*间隔的值不能超过 120。 例如,如果您将计数设置为 50 个数据包,则间隔不能超过 2 秒。

    窗口显示 ping 测试的结果。

使用追踪路由工具

追踪路由用于识别源和目标之间的路由器(跳数)。 追踪路由通过首先向目标 IP 发送一个 TTL 值为 1 的数据包来工作。 当数据包到达路径中的第一个路由器时,路由器将 TTL 减 1。 由于新的 TTL 为 0,路由器丢弃数据包并以从自身 IP 地址来源的 ICMP 生命时间超额消息响应。 追踪路由现在具有路径中第一个路由器的IP地址,因此它发送另一个TTL值为2(原始TTL增加1)的数据包,路径中的第二个路由器响应TTL超额消息。

此过程将重复进行,直到追踪路由到达目标 IP 地址。 有一个 60 秒的计时器来完成追踪路由,并且最多可以有 20 个跳数。

选择您要使用的 Socket 链接以运行追踪路由,并输入目标主机名或 IP 地址。

这些是您可以运行追踪路由的 Socket 链接类型:

  • 局域网 - 数据包是使用站点的内部局域网网络发送的。

  • ALT WAN - 数据包是使用 Alt 发送的。 MPLS 网络上的 WAN 隧道。

  • 通过 Cato 的 WAN - 数据包是通过 Cato Cloud 上的隧道发送的。

  • WAN <ISP> 直接 - 数据包是通过 Internet 上的隧道直接发送到 ISP 的。 Cato Cloud 被绕过。

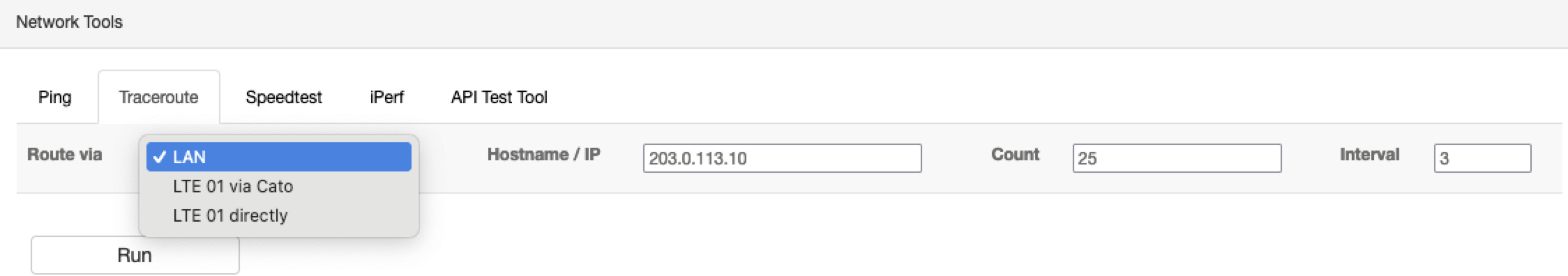

从 Socket 链接运行追踪路由:

  1. 网络工具部分中,点击追踪路由标签页。

  2. 通过路由 中,选择正在发送数据包的链接。

  3. 输入作为追踪路由目的地的 主机名/IP

  4. (可选)在 计数 字段中输入要发送的数据包数量。 您可以输入1-200之间的任意值。 如果您不输入任何值,将应用默认值5。

  5. (可选)设置每个数据包发送的频率。 如果您不输入任何值,将应用默认1秒值。

  6. 点击 运行

    注意

    注意: 计数 * 间隔 的值不能超过200。 例如,如果您将 计数 设置为25个数据包,则 间隔 不能超过8秒。

    窗口显示追踪路由测试的结果。

使用Speedtest工具

Socket WebUI让您使用安装在Socket上的Speedtest客户端来排除Socket链接的网络性能问题。 Speedtest工具可以用于公共互联网中的随机选择Speedtest服务器,也可以直接用于连接的PoP中的Cato Cloud服务器。

这些是您可以运行Speedtest的Socket链接类型:

  • WAN通过Cato - 数据包使用Cato Cloud上的隧道发送。

  • WAN <ISP> 直接 - 数据包使用隧道通过互联网直接发送到ISP。 绕过Cato Cloud。

Speedtest已知限制

生成Speedtest流量和发送站点流量由同一Socket CPU负责。 以下是推荐的链接网络速度以获得准确的Speedtest结果:

  • X1500 Socket的结果对于链接速度高达300 Mbps是准确的

  • X1700 Socket的结果对于链接速度高达2000 Mbps是准确的

  • 虚拟Socket (vSocket) - 准确性取决于VM和云平台规格

为了获得最准确的结果,建议在链接上最小流量时运行Speedtest工具。 其他流量具有比Speedtest流量更高的QoS优先级。

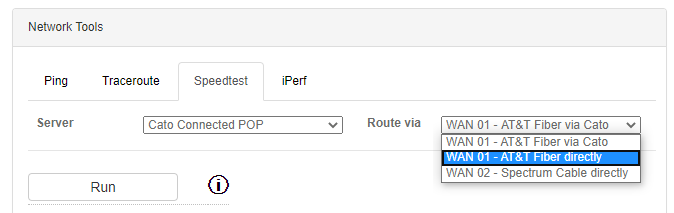

要为Socket链接运行Speedtest:

  1. 网络工具 部分,点击 Speedtest 标签。

  2. 服务器 中,选择运行Speedtest的服务器:

    • Cato 已连接的 PoP - Speedtest客户端托管在Cato Cloud中的PoP上

    • 互联网 - Speedtest客户端托管在公共互联网中的随机服务器上

  3. 通过路由 中,选择为Speedtest发送流量的WAN链接。

  4. 点击 运行

    窗口显示Speedtest的结果。

使用iPerf工具

Socket WebUI让您使用iPerf工具来解决Socket与Cato Cloud中已连接的PoP之间最后一英里性能问题。 运行iPerf客户端的Socket对连接的PoP上运行的iPerf服务器执行测试。 使用 方向 选项测试WAN链接的上行或下行连接性性能。

这些是您可以运行iPerf测试的Socket链接类型:

  • WAN通过Cato - 数据包使用Cato Cloud上的隧道发送。

  • WAN <ISP> 直接 - 数据包使用隧道通过互联网直接发送到ISP。 绕过Cato Cloud。

您还可以选择TCP或UDP流量,以及每个数据流之间的时间(秒)。

为了获得最佳效果,我们建议您从连接到LAN的主机运行iPerf测试。

iPerf已知限制

生成iPerf测试流量和发送站点流量由同一Socket CPU负责。 以下是推荐的链接网络速度以获得准确的iPerf结果:

  • X1500 Socket的结果对于链接速度高达300 Mbps是准确的

    注意: iPerf结果对于运行版本19.x的X1500 Socket来说,链接速度高达100 Mbps是准确的

  • X1700 Socket的结果对于链接速度高达2000 Mbps是准确的

  • 虚拟Socket (vSocket) - 准确性取决于VM和云平台规格

为了获得最准确的结果,建议在链接上最小流量时运行iPerf工具。 其他流量具有比iPerf流量更高的QoS优先级。

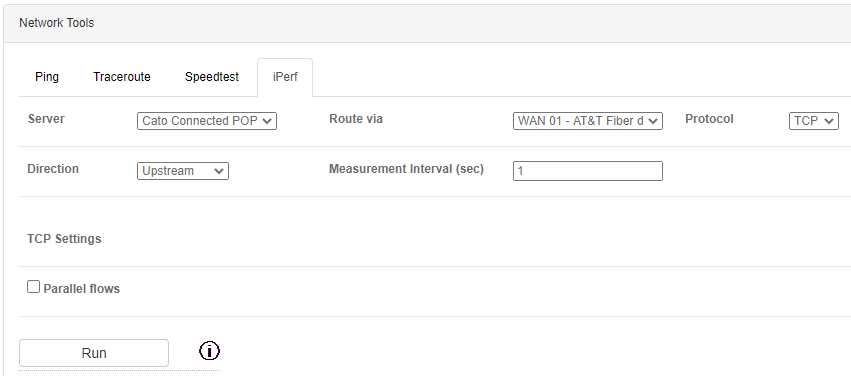

要为Socket链接运行iPerf测试:

  1. 网络工具 部分,点击 iPerf 标签。

  2. 服务器 选项是 Cato 已连接的 PoP,iPerf工具托管在Cato Cloud中的PoP上。

  3. 通过路由 中,选择您正在使用来运行iPerf的WAN链接。

  4. 选择iPerf测试的 协议TCPUDP

  5. 设置测试流量的 方向 和数据流之间的 测量间隔

  6. 对于TCP协议,选择是否使用 并行流 进行此测试。

  7. 对于UDP协议,输入目标速率(带宽)为UDP流量。

  8. 单击运行

    窗口显示iPerf测试的结果。

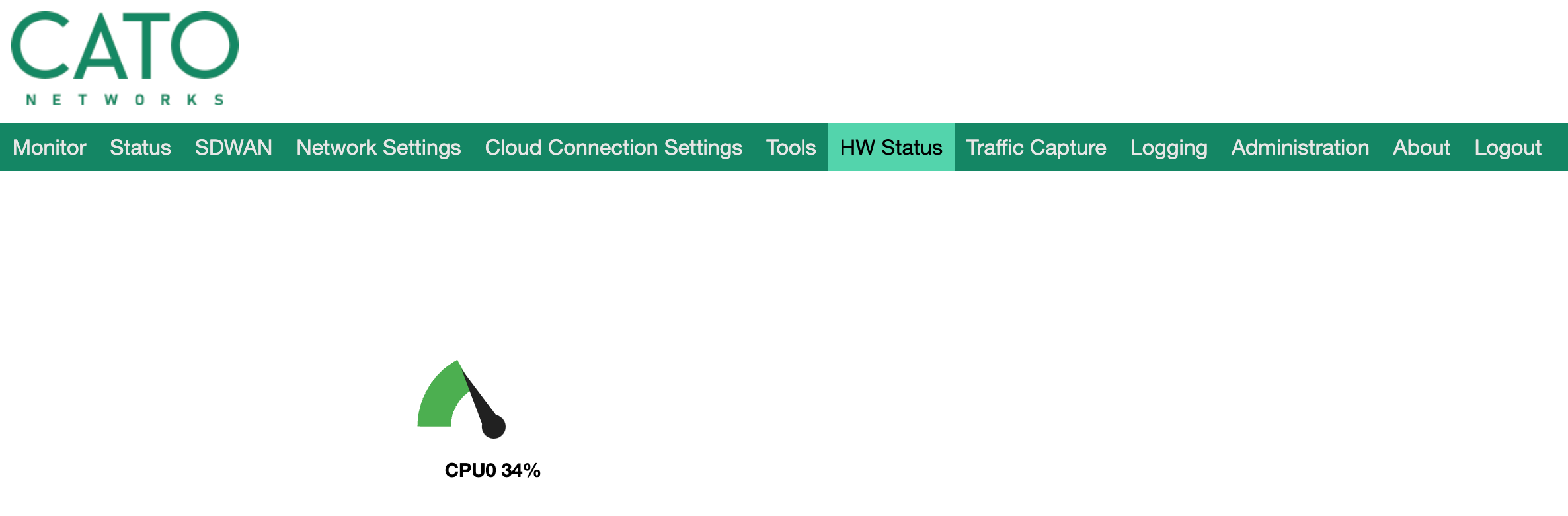

显示Socket中央处理器使用率

硬件状态页面显示有关Socket中央处理器使用情况的实时信息。 您可以使用此页面在故障排除Socket时监控中央处理器的变更。

中央处理器使用情况支持于Socket版本19.0及更高版本。


要显示Socket中央处理器使用率:

  • 从菜单栏中,单击硬件状态选项卡。
