如何重置 X1700C 套接字（USB 驱动器）

本文解释了如何使用USB驱动器将X1700C套接字重置为出厂映像。

注意

警告！Cato拥有3种X1700站点的认证套接字硬件型号（X1700A、X1700B和X1700C）。确保在套接字上安装映像之前识别出确切的套接字型号。

有关X1700套接字型号的更多信息，请参阅Cato插座重影概述。

识别X1700C套接字上的USB端口

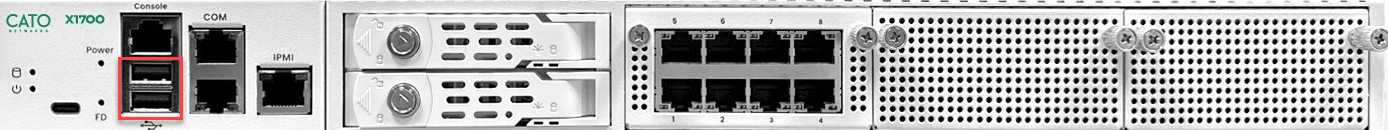

X1700C套接字前面板有两个USB端口，您可以使用任一端口通过USB驱动器安装映像。您可以使用USB 2.0或USB 3.0驱动器。这些是X1700C套接字前面板上的USB端口。

将套接字重置为出厂默认配置和版本

使用附加功能重置套接字

对于具有附加模块的X1700C套接字，您必须在整个重影过程中移除模块。

套接字成功启动后，将附加模块重新插入套接字。

准备套接字映像

下载映像文件

有关获取图像文件的更多信息，请参阅 Socket 和 vSocket 图像文件。
解压映像（请参阅下面的说明）。
获取至少8GB的USB驱动器。如果需要格式化USB驱动器，请使用exFAT或FAT32格式。使用FAT32格式时，USB驱动器不应超过32GB。

将映像刻录到USB驱动器

本节介绍如何将套接字映像刻录到Windows、macOS和Linux的USB驱动器。

解压映像后，将未压缩DD映像文件的文件哈希与Cato验证的正确文件哈希进行比较。在将套接字固件写入硬盘之前，这确认了磁盘映像完整性。

本文附有已验证哈希的文件
将文件保存到与未压缩磁盘映像相同的目录中

使用Windows刻录映像

将USB驱动器连接到您的Windows设备。
解压映像，从提升的Powershell中运行tar -xf <archive-filename>，与两个文件位于同一目录。

注意

注意： 常见解压缩软件（如Winzip、7zip或Winrar）会损坏映像，导致文件大小约为135MB。使用Windows CLI tar命令提取文件应得到一个大于1GB的文件。
确保将哈希文件放在与映像文件相同的目录中。

运行以下命令以比较套接字映像的文件哈希：

(Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd).Hash -eq (gc .\X1700C-hash.txt).split()[0]

当哈希值相同时，该命令返回True。

下载并安装磁盘镜像软件，如Win32 Disk Imager。
将映像写入USB驱动器。（您可能需要显示所有文件*.*才能看到DD文件）

使用macOS刻录映像

连接USB驱动器。
打开终端窗口。
使用命令diskutil list识别新的驱动器
使用diskutil unmountDisk <diskN>卸载识别出的驱动器
解压映像（双击文件）。
运行以下命令以比较套接字映像的文件哈希：
```
shasum -a 256 <archive-filename>
```
将此命令的输出与本文附加的哈希进行比较。
运行以下命令以将映像写入USB驱动器：

dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/diskN bs=16m

注意：
- 对于支持的版本，可以在dd命令中附加status=progress以查看写入USB操作的状态。
- 确保将映像写入USB驱动器中，而不是硬盘。

使用Linux刻录映像

将USB驱动器连接到您的Linux机器
识别哪个设备是您的USB /dev/sdb或/dev/sdc
解压映像。
运行以下命令以查看映像文件的哈希：
```
shasum -a 256 //
```
将命令输出与本文附加的哈希进行比较。
运行以下命令以将映像写入USB：

dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/sdX

注意：
- 对于支持的版本，可以在dd命令中附加status=progress以查看写入USB操作的状态。
- 确保将映像写入USB驱动器中，而不是硬盘。

在X1700C套接字上安装映像

在USB驱动器上准备套接字映像后，将驱动器插入套接字中。套接字启动时，它会安装映像并重置为出厂默认设置。

注意

注意： 如果套接字当前在Cato管理应用程序中显示为分配给一个站点，请取消将套接字分配给该站点（查看管理套接字）。然后在安装新映像后，您可以再次将套接字分配给站点。

在X1700C套接字上安装映像：

关闭X1700C套接字。
对于带有附加模块的套接字，移除套接字中的所有模块。
插入您在第2节中准备的USB闪存驱动器到一个USB端口中。
打开X1700C套接字。
启动时安装开始，时间应约为5分钟，具体取决于USB闪存驱动器的速度。
安装完成后，X1700C将自动关闭，因此当套接字关闭时，新映像已安装到套接字上。
从套接字中移除USB闪存驱动器。
重要！断开电源线，然后再次连接以启动套接字。
对于带有附加模块的套接字，请执行以下操作：
1. 关闭套接字，并插入模块。
2. 打开X1700C套接字。

验证套接字版本

安装套接字映像后，您可以使用套接字WebUI验证套接字版本，以验证该过程是否成功。

有关如何登录Socket WebUI的更多信息，请参阅访问Socket WebUI。

注意

注意： 如果您在安装套接字映像后本地登录到套接字WebUI，登录用户名和密码将重置为默认设置。

要在本地验证套接字版本：

登录到套接字WebUI。

您可以使用以太网线将X1700C套接字上的MGMT端口连接到计算机。
导航到关于页面。
确认版本与您上面下载的映像文件相同。
