如何重置X1500C套接字（USB驱动器）

这篇文章解释了如何使用USB驱动器重置X1500C套接字为工厂图像。

注意

警告！ Cato有3个认证的X1500站点Socket硬件型号（X1500A，X1500B，X1500C）。在安装套接字上的图像之前，请确保确认套接字型号。安装错误型号的图像可能导致套接字停止工作。

有关X1500套接字型号的更多信息，请参阅Reimaging Cato Sockets概述。

识别X1500C套接字型号的USB端口

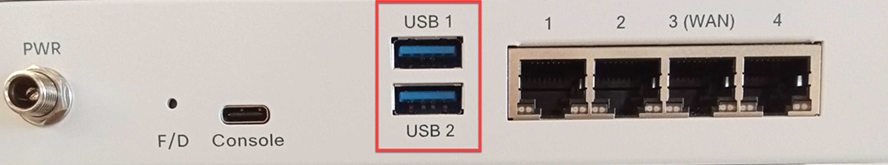

X1500C套接字的前面板在后面板上有两个USB端口，可以使用任一端口搭载图像。可以使用USB 2.0或USB 3.0驱动器。这些是X1500C套接字的后面板USB端口。

将套接字重置为工厂默认配置和版本

准备套接字图像

下载图像文件

有关获取图像文件的详细信息，请参阅Socket和vSocket图像文件。
解压图像（请见下方的说明）。

解压图像后，文件位于以下目录：live
获取至少8GB的USB驱动器。如果需要格式化USB驱动器，请使用exFAT或FAT32格式。使用FAT32格式时，USB驱动器不应大于32GB。

将X1500C图像刻录到USB驱动器

本节解释如何为Windows、macOS和Linux将套接字图像刻录到USB驱动器。

解压缩图像后，比较未压缩的DD图像文件的文件哈希与Cato验证过的正确文件哈希。在将套接字固件写入硬盘之前，确认磁盘图像完整性。

此文章附带验证哈希的文件。
将文件保存在与未压缩磁盘镜像同一目录中

通过Windows刻录图像

将USB驱动器连接到Windows设备。
解压缩图像，从升高的Powershell中在与两个文件的同一个目录中，运行tar -xf <archive-filename>

注意

注意：常用解压缩软件（如Winzip、7zip或Winrar）会损坏图像，导致文件大小约为135MB。使用Windows CLI tar命令解压缩文件，结果文件大小应大于1GB。
确保将哈希文件放在与图像文件同一目录中。

运行以下命令以比较套接字图像的文件哈希：

（Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd）.Hash -eq (gc .\X1500C-hash.txt).split()[0]

当哈希相同时，命令返回True。

下载并安装磁盘刻录软件，如Win32 Disk Imager。
将图像写入USB驱动器。（可能需要显示全部文件 *.* 来查看DD文件）

通过macOS刻录图像

连接USB驱动器。
打开终端窗口。
通过命令diskutil list识别新驱动器
使用diskutil unmountDisk <diskN>卸载识别的驱动器

<diskN>是上一步中识别的变量，示例输出显示驱动器为disk0：
```
diskutil list
/dev/disk0 (internal, physical)
```
解压缩图像（双击文件）。
运行以下命令以比较套接字图像的文件哈希：
```
shasum -a 256 <archive-filename>
```
将命令的输出与此文章附带的哈希进行比较。
运行以下命令：dd if=./<file name> of=/dev/diskN bs=16m

例如dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/diskN bs=16m

警告：确保将图像写入USB驱动器，而不是硬盘。

通过Linux刻录图像

将USB驱动器连接到Linux设备
识别哪一设备是你的USB/dev/sdb或/dev/sdc
解压缩图像。
运行以下命令查看图像文件的哈希：
```
shasum -a 256 /<path to file>/<image filename>
```
将命令的输出与此文章附带的哈希进行比较。
运行以下命令以将图像写入USB：

dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/sdX

注意：
- 对于支持的版本，可以在dd命令中附加status=progress以查看写入USB操作的状态。
- 确保将图像写入USB驱动器而不是硬盘。

在套接字上安装图像

套接字图像准备好在USB驱动器上后，将驱动器插入套接字。当套接字启动时，它会安装图像并恢复出厂默认设置。

注意

注意：如果套接字当前显示在Cato管理应用程序中分配给站点，请取消将套接字分配给站点（查看管理 Sockets）。然后当新图像安装后，可以再次将套接字分配给站点。

验证套接字版本

安装套接字图像后，可以使用套接字WebUI来验证套接字版本，以确认过程已成功。

有关如何登录Socket WebUI的更多信息，请参阅访问Socket WebUI。

注意

注意： 如果您在安装套接字图像后本地登录到Socket WebUI，登录用户名和密码将重置为默认值。

本地验证套接字版本：

登录到Socket WebUI。

可以使用以太网电缆连接X1500套接字的LAN2端口到计算机。
导航到关于页面。
确认版本与上述下载的图像文件相同。

下面的示例显示的是具有套接字版本17.x的X1500套接字版本：
