显示站点网络分析

网络分析 页面帮助您分析站点到 Cato 云的连接状态和质量。此页面上的数据显示站点和隧道的信息、端口利用率和 LTE 数据。

注意

注意：

Cato 每毫秒计算一次链接连接数据，然而 网络分析 页面上的最小存储桶大小是 5 秒。有可能会丢弃数据包，即使此页面上的分析未显示 100% 的使用率。
网络分析 页面通常在 5 分钟的时间范围内是最新的。然而，有可能某些数据会延迟至多 30 分钟。
端口利用率和LTE数据仅适用于Socket站点，并且只从v20及以上版本开始。
硬件标签页中的CPU负载图要求最低Socket版本如下：
- 对于物理Sockets - Socket版本21.1.18975
- 对于虚拟 Sockets - Socket 版本 22

使用概览部分

显示站点的网络分析：

从导航菜单中，点击网络 > 站点并选择该站点。
从导航菜单中，点击站点监控 > 网络分析

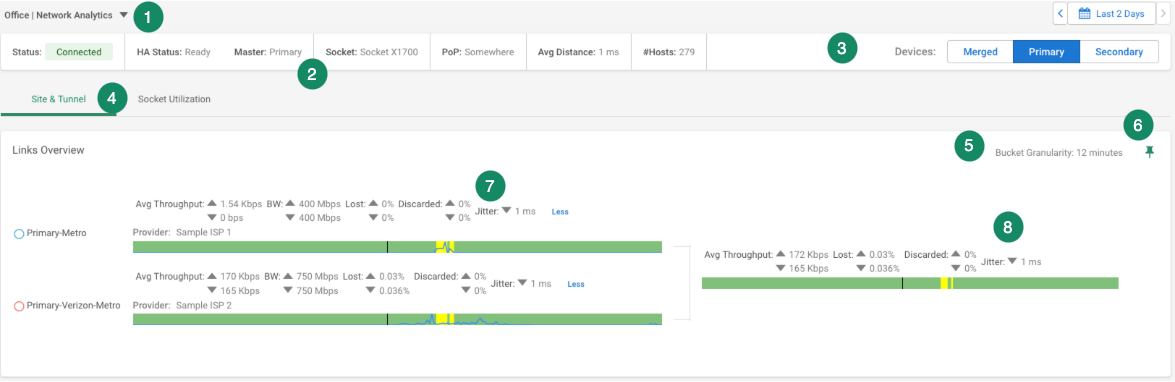

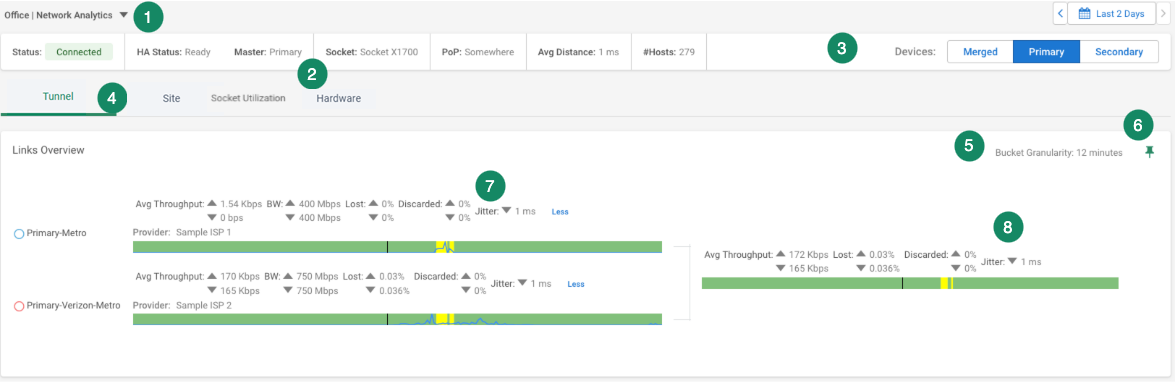

该示例和随后的表格解释了概览部分中的字段：

项目	名称	描述
1	网络分析站点	选择显示网络分析数据的站点
2	站点的网络分析字段	请参阅下文，站点的网络分析解释
3	设备	选择要显示的设备分析。请参阅下文，站点的网络分析解释
4	站点和隧道及Socket利用率标签页	选择显示链接的图形概览或Socket 利用率标签页。对于Socket X1600 LTE型号，提供了一个额外的LTE标签页。
5	存储桶粒度	特定数据点的时间量。在上面的示例中，每个数据点代表10分钟的聚合流量
6	概览和详细信息标签页的固定	概览和详细信息标签页默认没有固定，当它们固定时，滚动页面时这些标签页仍然显示
7	链接连接状态	站点的单个链接数据绿色条显示活动链接浅绿色条显示到Cato云的连接性被动链接灰色条表示链接断开条中的黄色部分表示上行或下行中有2%或以上的数据包丢失
8	聚合连接状态	站点的链接聚合数据聚合条显示该存储桶粒度健康状况最佳的链接状态。例如，如果ISP A的链接状态为绿色，ISP B的链接状态为黄色，则汇总条显示绿色状态。

注意

注意： 此窗口中的ISP数据由ip2location.com提供

站点的网络分析说明

状态 - 站点与卡托云已连接或已断开连接
HA 状态 - 对于具有Socket高可用性的站点，显示HA配置状态（否则显示不适用）
主控 - 表示主要或次要Socket是否正在主动发送/接收流量
Socket或IPsec - Socket类型或IPsec连接
PoP - 站点连接的PoP
距离 - 站点与卡托云之间的往返时间
#主机数量 - 此站点局域网中的主机数量
设备 - 选择在网络分析窗口中显示的Socket数据：
- 合并 - 将主要和次要Socket的数据合并
- 主要 - 仅显示主要Socket的数据
- 次要 - 仅显示次要Socket的数据

中国PoP位置

对于在中国的PoP位置，某些位置有多个PoP可以供站点连接。例如，上海_DC1和上海_DC3。

使用连接图

以下图表显示与到卡托云的安全隧道内流量相关的数据：

平均吞吐量 - 每个链接的平均上行和下行吞吐量（在存储桶的长度上）
最大吞吐量 - 每个链接的最大上行和下行吞吐量（按存储桶的长度计算）
丢包率 - 隧道内最后一英里上的丢包百分比。仅适用于Socket站点（物理和vSocket）。
距离 - 站点与隧道内的Cato Cloud之间的往返时间
隧道存续时间 - 当前Socket与PoP之间的DTLS隧道已连接的总时间
抖动 - 数据包之间的时间延迟差异，以毫秒(ms)为单位
流量 - 在指定时间段内的流量计数
主机 - 在指定时间段内的主机计数

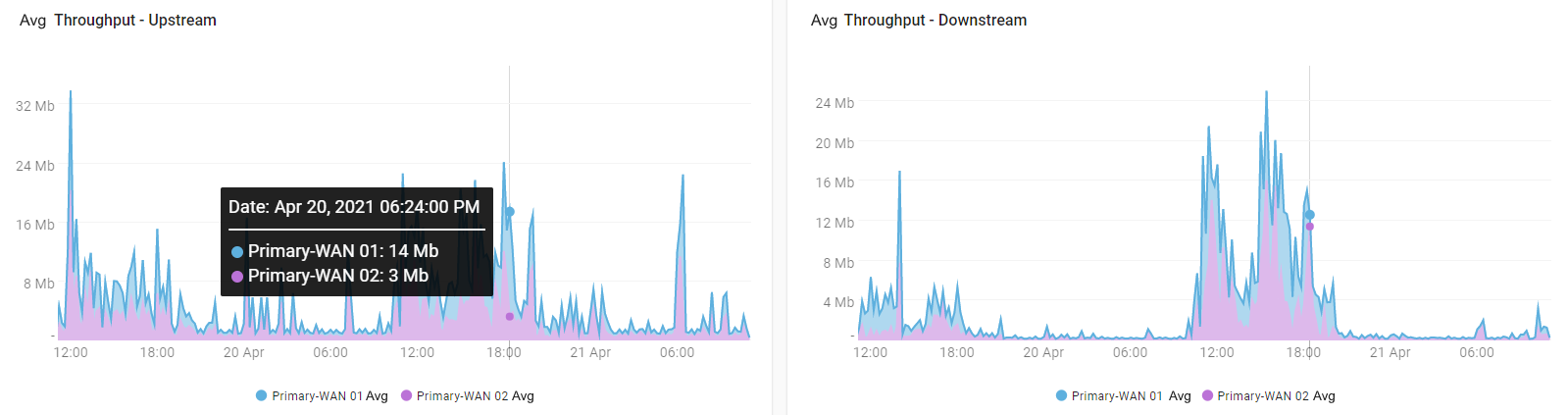

这是吞吐量图表的示例：

这些图表显示了与Socket站点和Cato Cloud之间最后一公里连接（安全隧道外）的相关分析。这些数据的目标是向您展示ISP链接到Cato Cloud的质量：

最后一公里丢包率 - 隧道外的最后一公里数据包丢失百分比
最后一公里距离 - 隧道外现场与目的地（即域名或IP地址）之间的往返时间（RTT）

有关定义最后一公里域名的更多信息，请参见使用合成探测器监控互联网和WAN链接

使用Socket利用率图表

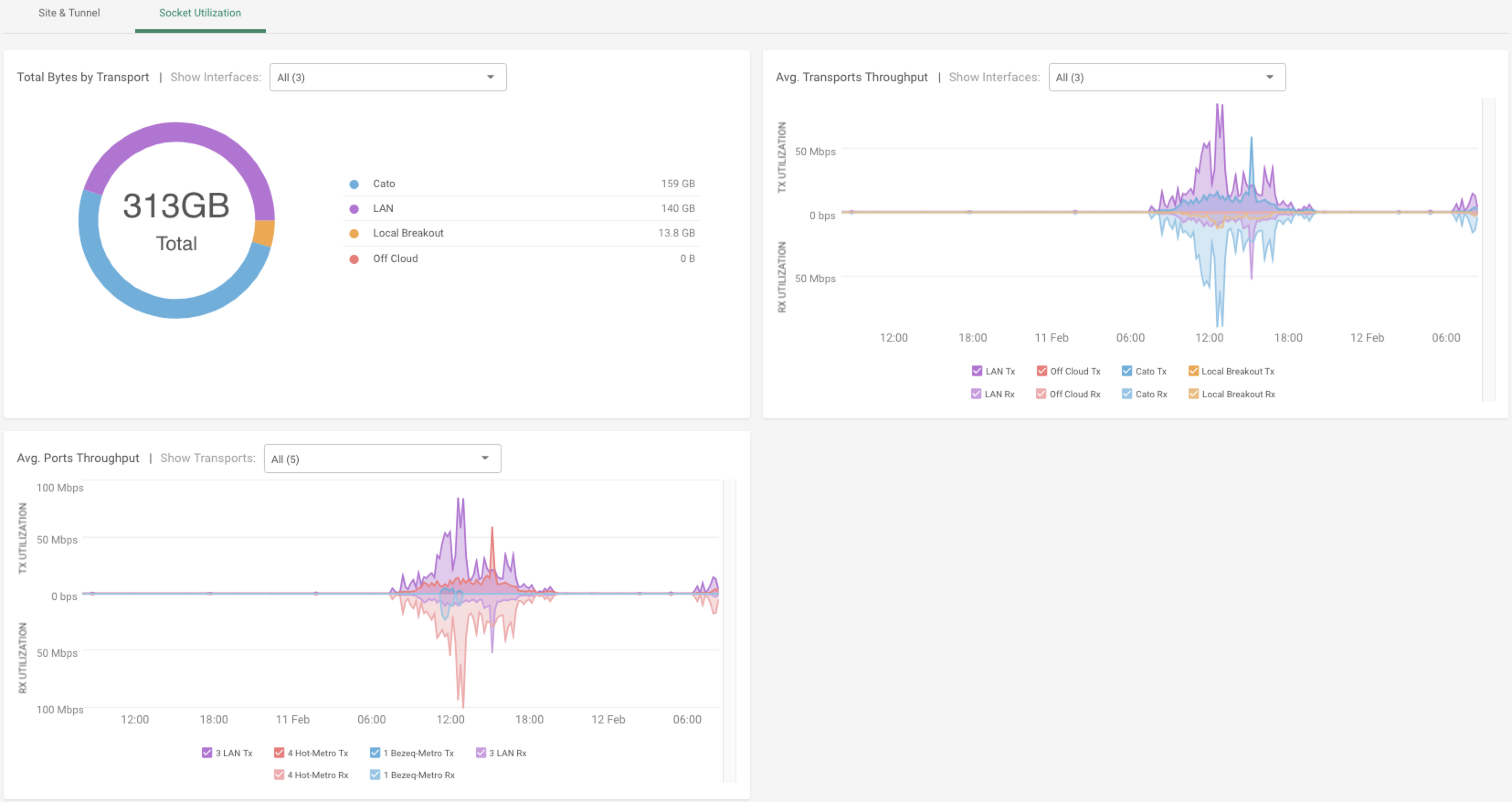

下列图表提供了与Socket的物理端口利用率相关的数据（LAN1、LAN2、WAN1等）：

按传输方式的总字节数 - 通过不同接口的所有传输类型的总数据量（发送（Tx）和接收（Rx））。这使您对发送到云的流量数量、在互联网发送的流量等有了洞察。您可以使用下拉菜单过滤信息，只显示特定的接口或接口组。
- Cato - 通过Cato Cloud发送的流量
- 本地断连 - 绕过流量和其他直接发送到互联网的流量，从Socket发送
- 离线云 - 通过互联网发送的WAN流量，不通过Cato Cloud
- Alt.WAN - 通过Alt.WAN链接发送的流量
- LAN - 包括所有LAN流量（例如，LAN-LAG-Master和LAN-LAG-Members）
平均吞吐量按传输方式 - 随时间变化的每种传输类型的数据发送和接收量。您可以过滤以仅查看特定接口，并选择要显示的传输类型复选框。
平均。 吞吐量按端口 - 每个接口的数据发送和接收量。您可以过滤以仅查看特定传输类型，并选择要显示的接口复选框。

注意

注意： 图表中的数据来自Socket的视角。这意味着，如果局域网中的某个人下载了一个文件，Socket会显示它是接收（Rx）自Cato Cloud或互联网，并传输（Tx）给用户。

使用硬件图表

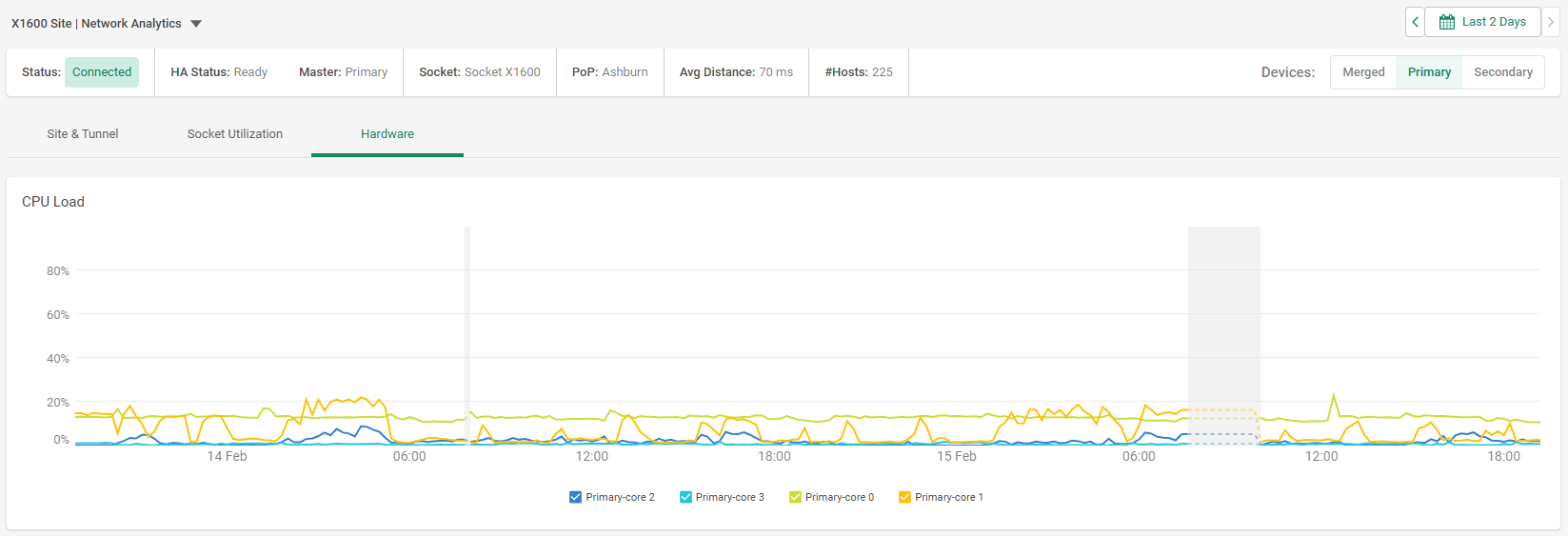

下列图表显示与站点的 Socket 硬件相关的数据：

CPU 负载 - 在定义的时间范围内，Socket 各核心的使用百分比。如果站点使用高可用性 (HA)配置，您可以显示主要或次要 Socket 的使用情况，或将两者合并到图表中。

如果您注意到较高的 Socket CPU 使用率，以下是排障步骤：
1. 访问Socket WebUI并选择硬件状态标签。
2. 检查每个核心的当前 CPU % 使用情况。
3. 监控 CPU 使用率持续高于 90%，因为这将直接影响 Socket 性能并导致数据包丢失和高延迟。
如果您观察到网络数据包丢失同时出现高 CPU 使用率：
1. 记录高 CPU 使用率发生的时间。
2. 注意哪些核心的利用率较高。
3. 联系Cato支持以获取帮助。
有关排障Socket CPU使用率的更多信息，请参阅Socket站点性能问题排障。
- 此功能所需的最低 Socket 版本如下：
  - 对于物理 Sockets - Socket 版本 21.1.18975
  - 对于虚拟 Sockets - Socket 版本 22

使用LTE图表

下列图表显示的是与LTE连接流量相关的数据，可在站点分析页面的LTE标签下查看：

注意

此标签仅针对X1600 LTE Sockets可用。

蜂窝接口数据使用量 - 通过LTE连接发送和接收的数据量。您还可以在显示传输下拉菜单中筛选特定的传输类型。
平均。 信号强度 - 蜂窝连接随时间变化的质量。
平均 RSRQ - 随时间变化的接收到的参考信号质量。与平均值一起使用。 RSRP用于确定连接的整体质量。
平均。 RSRP - 接收参考信号的强度。与平均值一起使用。 RSRQ用于确定连接的整体质量。
平均。 RSSI - 您的设备从接入点或路由器接收到的信号质量。
平均 SINR - 信号强度与噪声的比值在蜂窝线上。

比较应用分析和网络分析

应用分析页面与网络分析页面（如网络 > 站点概览）的分析和指标可能会有小的偏差，因为数据的计算方式不同。

对于网络分析数据（包括账户指标API查询）：
- 在封装的数据包中计量的上行和下行字节（包括DTLS头的开销）
- 与给定隧道相关的所有流量的上行和下行数据一起汇总
对于应用分析数据：
- 在未封装的数据包中计量的上行和下行字节（在DTLS封装之前）。
- 上行和下行数据按应用程序显示
