分析站点的实时数据

本文讨论了如何实时监控和分析站点的流量指标。

概览

在 站点监控 > 实时 页面中，可以实时查看站点的分析数据。您可以显示这些类型的网络数据：

要实时显示站点的分析：

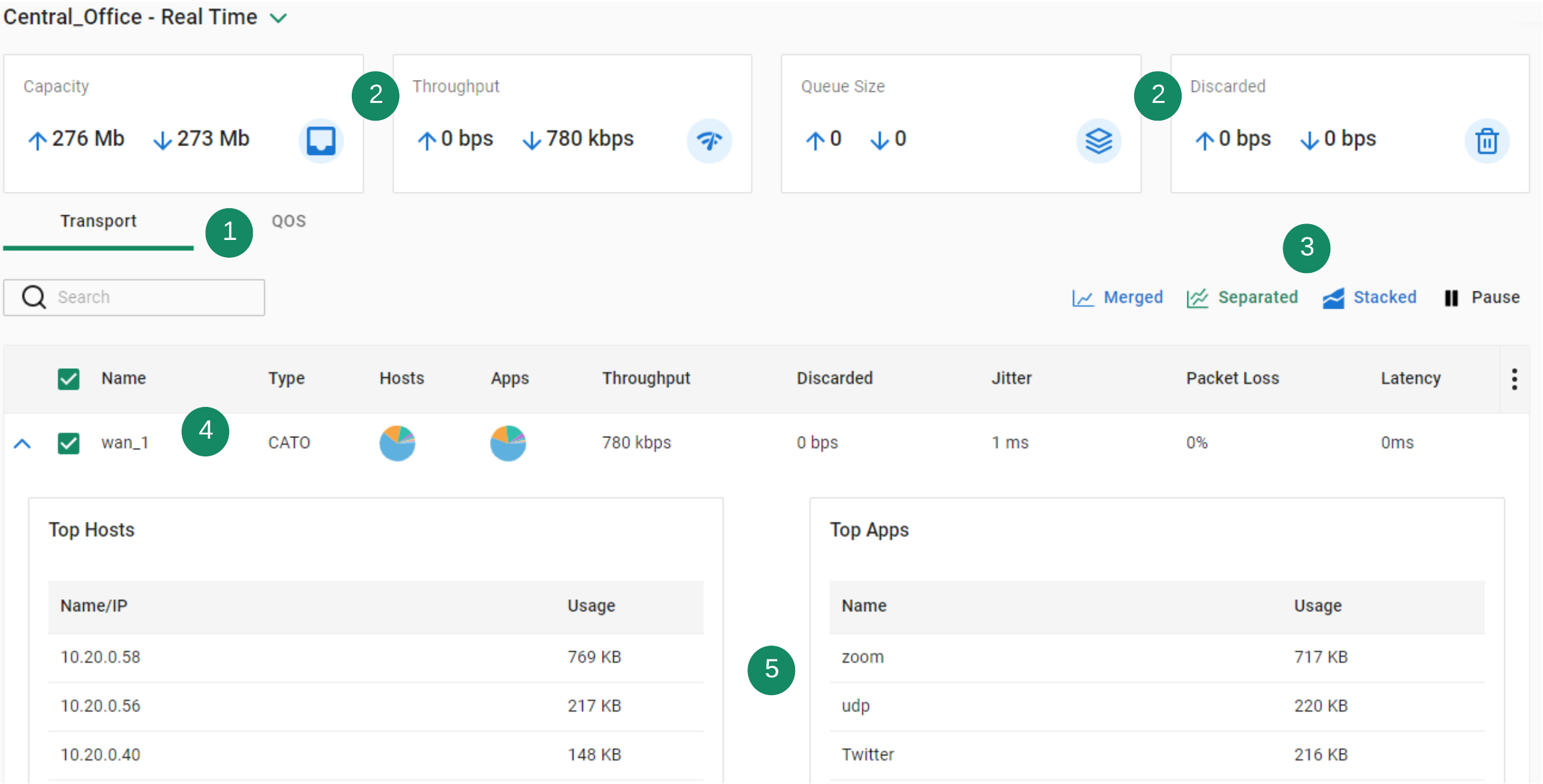

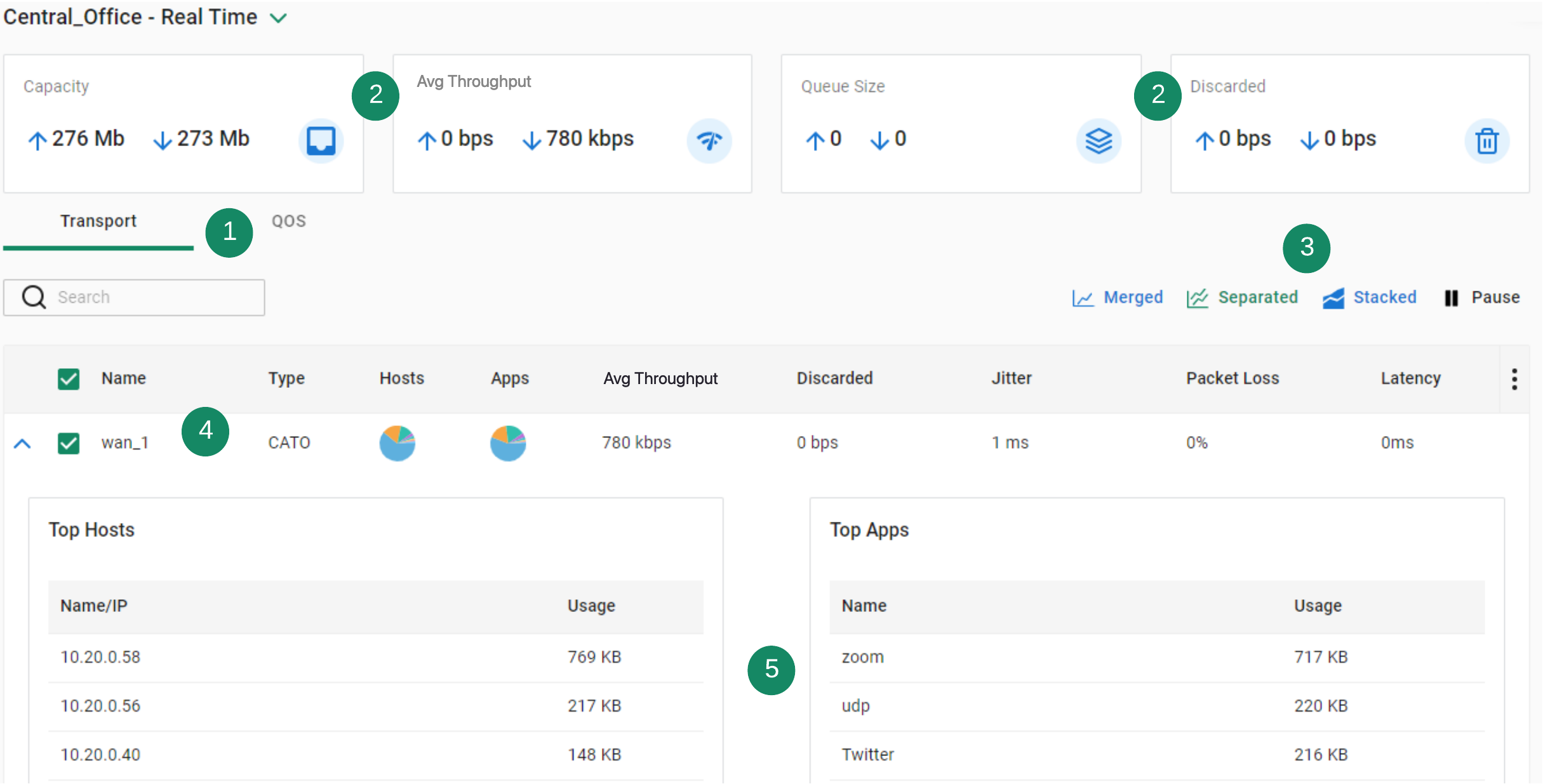

传输部分关注于传输链接的实时顶级主机和应用程序。窗口的上半部分显示每个链接的指标，下半部分在单独的图表中显示数据。以下示例解释了站点实时传输页面中的部分：

项目	名称	描述
1	QoS 和传输标签页	单击相关标签页以显示实时 QoS 或传输数据。
2	常规指标	容量 - 链接容量指标取决于站点的Socket版本如下： Sockets v21.x及更高版本 - 站点的Cato WAN链接（上行、下行）加上ALT WAN链接（仅上行）的总容量 Sockets v20.x及更低版本 - 站点的Cato WAN链接（上行、下行）加上ALT WAN链接（仅上行）的总容量，减去Cato系统流量（约占上行带宽的9%）吞吐量 - 当前总吞吐量（上行、下行）。队列大小 - 由于带宽拥堵，QoS 引擎在缓冲区中排队的流量（上行、下行）。数据包会存储，直到QoS 引擎能够发送它们（或丢弃它们）。丢弃 - 当前因拥堵而被QoS 引擎丢弃的数据包数量（上行、下行）。
3	传输流量的时间线图	选择视图之一来选择图表上数据的显示方式。您还可以暂停数据流。
4	传输链接	每个传输链接的实时流量数据概览。
5	顶级主机和应用程序	顶级主机和应用程序的列表及其流量链接。

传输部分的下半部分显示与安全隧道内流向Cato Cloud相关联的数据连接性图：

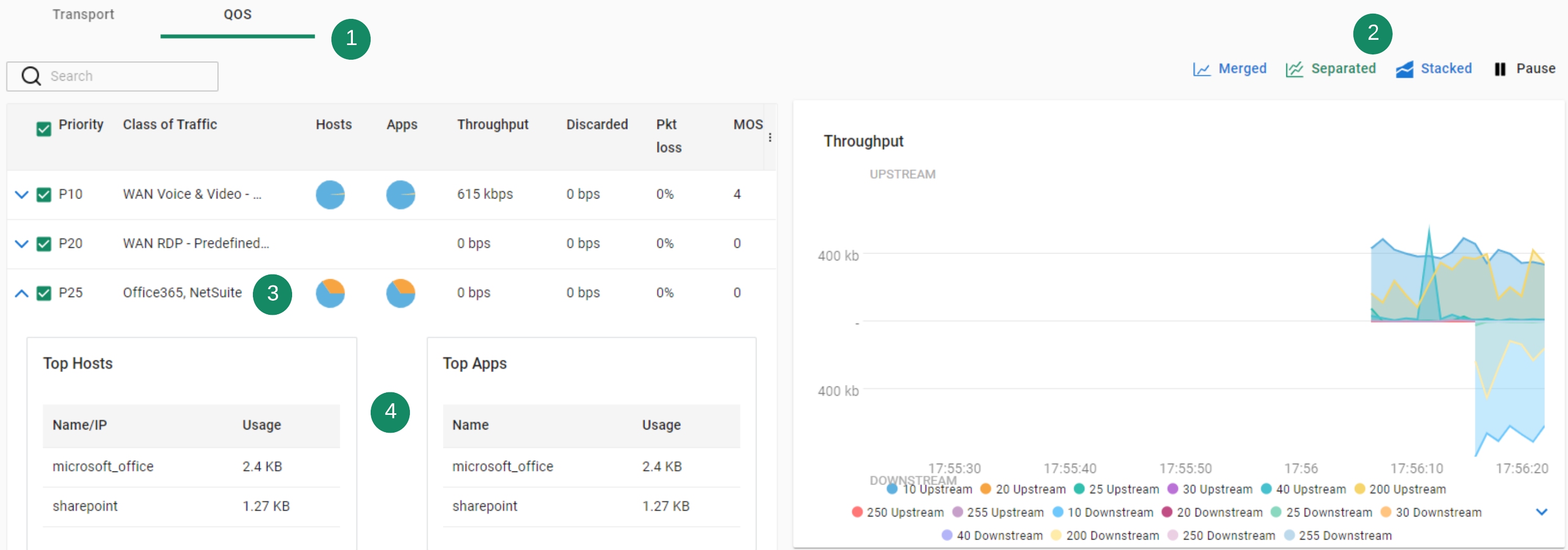

QoS部分聚焦于带宽管理QoS配置文件的实时顶级主机和应用程序。以下示例说明了站点实时QoS窗口中的各部分：

项目	名称	描述
1	QoS 和传输标签页	单击相关标签页以显示实时 QoS 或传输数据。
2	传输流量的时间线图	选择视图之一来选择图表上数据的显示方式。您还可以暂停数据流。
3	带宽管理配置文件	每个带宽管理配置文件的实时流量数据概览。本节还显示以下指标：数据包丢失 - 最后一英里 ISP 链路的数据包丢失
4	主要主机和顶级应用程序	顶级主机和应用程序的列表及其配置文件吞吐量。
