管理 Sockets

概览

本文描述了这些功能，帮助您管理为您的账户配置的 Cato Sockets：

  • 使用 Cato 管理应用程序的 Socket 页面（或 Socket WebUI）来管理一个站点中的 Socket，然后将其重新分配到另一个站点

  • 从 Socket WebUI 更改 Socket 密码

    • 了解 Socket WebUI 证书

  • 使用 Socket 重置按钮来：

    • 重置 Socket 密码

    • 从站点取消分配 Socket

管理站点的 Cato Sockets

您可以使用 Socket 屏幕管理站点的 Sockets，并显示每个 Socket 的端口和状态的详细概览。 您还可以启用和禁用端口。


可以通过此页面为站点分配和取消分配 Sockets。 当您取消分配 Socket 后，它会自动重置为默认出厂设置。 当您将一个 Socket 分配到一个站点时，Cato 管理应用程序将设置推送到 Socket，并覆盖任何手动配置。

要从站点取消分配 Socket：

  1. 从导航菜单中，点击 网络 > 站点，然后选择您要取消分配 Socket 的站点。

  2. 从导航菜单中，点击 站点配置 > Socket。

  3. 从您要取消分配的站点的 操作 菜单中，选择 取消分配。

    将会打开一个警告窗口。

  4. 点击 确定。

    Socket 已从站点取消分配。 账户收到一个新的 通知 来激活一个新的 Socket。

要为站点分配一个 Socket：

  1. 点击通知图标 \"notification.png\"。

  2. 在 通知 面板中，点击 激活新 Socket。

    消息显示每个可用 Socket 的序列号 (S/N)。

  3. 点击 接受。

    分配 Socket 到站点 窗口打开。

  4. 从下拉菜单中选择站点以分配 Socket。

    注意

    注意： 如果窗口中显示 没有结果，请点击 取消，并确保您在站点的 连接类型 字段中选择了正确的 Socket 类型。

  5. 点击 继续。

    Socket 已添加到站点。

手动切换 Socket HA 角色

在某些情况下，可能需要切换分配给您 Sockets 的 HA 角色。 例如，如果您的次要 Socket 比主要的具有更好的吞吐量。

注意

注意： Cato 建议在维护窗口期间或非工作时间手动切换 HA 角色，因为此过程将会有一些最小的停机时间。

手动切换 HA 角色的方法：

  1. 使用上述过程取消分配主要 Socket。 这会触发对次要 Socket 的切换，次要 Socket 成为主要 Socket。

  2. 将 Socket 重新分配到站点。 它现在会接收次要 Socket 的角色。

了解 Socket WebUI 证书

Socket WebUI 证书的 TTL (存活时间) 为 300 天。 当 Socket 启动、重启或升级时，Cato 会检查 Socket WebUI 的证书何时到期。 如果证书将在 90 天内到期，则系统会生成一个新证书。 换句话说，如果您在过去 210 天内没有升级或重启您的 Socket，您将获得一个新证书。

因此，如果您希望在账户升级窗口之外更新证书，请重启 Socket。 请注意，重启 Socket 会导致您的网络出现一些临时的停机时间，因为 Socket 会重启并重新连接到 PoP。

注意

注意： 在一个 HA 对中，如果您希望重启 Sockets，Cato 建议先重启次要 Socket，然后再重启主要 Socket。 这意味着在故障转移到次要时，它将用新证书更新，而主要则用新证书更新。

使用 Socket WebUI 取消分配 Socket

在某些情况下，使用 Cato 管理应用程序取消分配 Socket 后，您无法将相同的 Socket 分配到不同的站点。 例如，如果在点击 取消分配 之前，Socket 已从 Cato Cloud 断开连接。 在这种情况下，使用 Socket WebUI 取消分配 Socket 并重置 Socket 设置，然后您可以使用 Cato 管理应用程序将其分配到不同的站点。 Socket 保持在相同的硬件版本。

仅在执行了 Cato 管理应用程序中的取消分配程序（见上）后，才使用 Socket WebUI 取消分配 Socket。

支持从 Socket v15 及更高版本。

使用 Socket WebUI 取消分配 Socket：

  1. 本地登录到 Socket WebUI，参见 访问 Socket WebUI。

  2. 从 管理 标签页，点击 取消分配。

更改 Socket 密码

您可以从 Socket WebUI 更改 Socket 的密码。

Cato Sockets 的密码策略要求您每 90 天更改一次密码。 90 天后，密码过期，Socket WebUI 的登录窗口会提示您认证并输入新密码。 新密码不能与之前的三个密码相同。

要从 Socket WebUI 更改 Socket 密码：

  1. 从导航菜单中，点击网络 > 站点并选择站点。

  2. 从导航菜单中，点击站点配置 > Socket。

  3. 在 Socket 的操作菜单中，选择Socket WebUI。

    浏览器打开一个新标签页并登录到 Socket WebUI。

  4. 从菜单栏中，选择管理。

  5. 在管理员密码部分，输入当前和新密码。

  6. 点击确认。 Socket 密码已更改。

重设管理员密码和重设 Socket

您可以使用 Socket 重置按钮在物理 Socket 上执行这些操作：

  • 将管理员密码重置为出厂默认密码（admin），这不会影响网络流量。

  • 将 Socket 重置为默认设置

    在物理重置Socket之后，如果您想将其重新分配到不同的站点，请从原始站点取消分配Socket（见上方站点的Cato Socket管理）。

您必须具有物理访问权限才能对 Socket 执行这些重置操作。 请确保按住重置按钮以进行重置操作，而不是反复按下按钮。

注意

注意： 您需要使用回形针并按下孔内按钮，以符合相关的 Socket 型号。 有关识别正确Socket型号的更多信息，请参见Cato Sockets概览。

要在 Socket 上重置管理员密码：

  • X1500和X1500B Socket型号 - 按住F/D按钮大约10秒。 密码已重置为默认值：admin。

  • X1600和X1600 LTE Socket型号 - 按住Reset/FD按钮大约10秒。 密码已重置为默认值：admin。

  • X1700 Socket型号 - 按住FD按钮大约10秒。 密码已重置为默认值：admin。

  • X1700B Socket型号 - 按住Reset/FD按钮大约10秒。 密码已重置为默认值：admin。

重置 Socket 为默认设置

注意

注意：以下内容应仅在 Cato 隧道不可用且您无法访问 Cato 管理应用程序时使用。

  • X1500和X1500B Socket型号 - 按住重置按钮大约30 - 35秒。 Socket 被重置为默认设置，同时配置被清除。 要取消分配站点中的Socket，请参见上方站点的Cato Socket管理。

  • X1600和X1600 LTE Socket型号 - 按住Reset/FD按钮大约30 - 35秒。 Socket 被重置为默认设置，同时配置被清除。 要取消分配站点中的Socket，请参见上方站点的Cato Socket管理。

  • X1700 Socket型号 - 按住FD按钮大约30 - 35秒。 Socket 被重置为默认设置，同时配置被清除。 要取消分配站点中的Socket，请参见上方站点的Cato Socket管理。

    按下 重置 按钮能开关 Socket。

  • X1700B Socket型号 - 按住Reset/FD按钮大约30 - 35秒。 Socket 被重置为默认设置，同时配置被清除。 要取消分配站点中的Socket，请参见上方站点的Cato Socket管理。

从 Socket 使用追踪路由工具

追踪路由用于识别源和目的地之间的路由器（跳点）。 追踪路由首先向目的IP发送一个TTL值为1的数据包。 当数据包到达路径中的第一个路由器时，路由器即将 TTL 减 1。 由于新的 TTL 为 0，路由器丢弃数据包并响应一个由它自己的 IP 地址发出的 ICMP 超时信息。 追踪路由现在有了路径中第一个路由器的IP地址，因此会发送另一个TTL值为2（原始TTL加1）的数据包，路径中的第二个路由器对两者进行响应。

此过程会重复进行，直到追踪路由到达目标 IP 地址。 追踪路由有 60 秒计时器来完成，最大跳数为 20。

选择您要用于运行追踪路由的 Socket 链接并输入目标主机名或 IP 地址。

以下是您可以运行追踪路由的 Socket 链接类型：

  • 局域网 - 使用站点的内部局域网发送数据包。

  • ALT WAN - 数据包使用Alt发送。 通过MPLS网络的WAN隧道。

  • 通过Cato的WAN - 数据包使用Cato Cloud上的隧道发送。

  • WAN <ISP> 直接 - 数据包通过互联网直接发往ISP。 绕过了Cato Cloud。


从Socket链接运行追踪路由：

  1. 从导航菜单中，点击网络 > 站点并选择站点。

  2. 从导航菜单中，点击站点配置 > Socket。

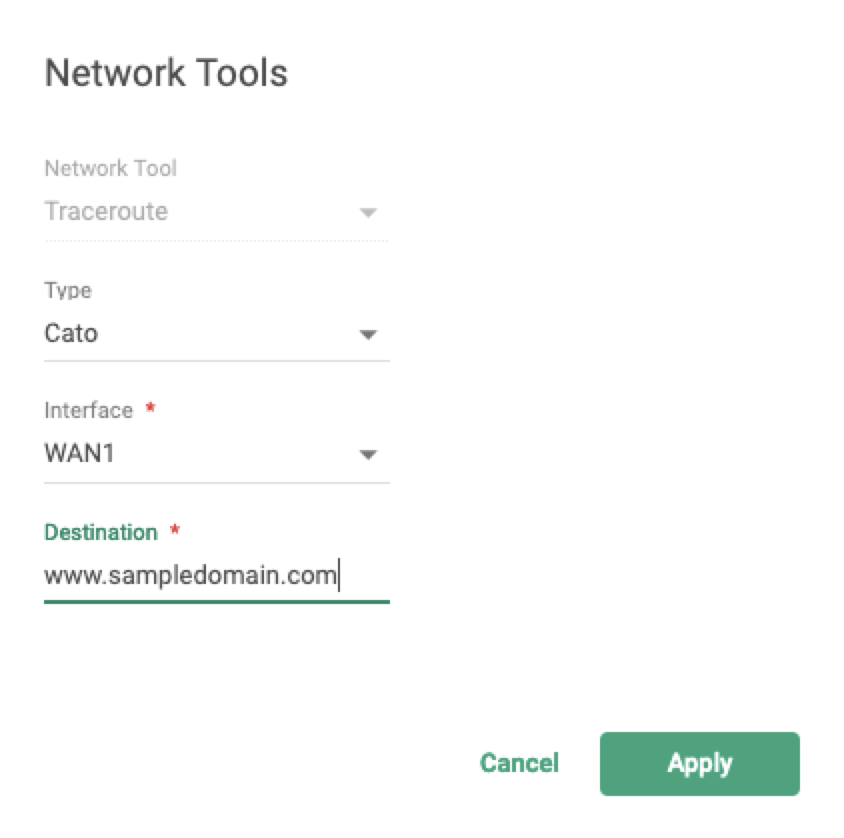

  3. 从Socket的操作菜单中，选择网络工具。 追踪路由自动选择。

  4. 在类型下，选择数据包是否通过Cato Cloud发送或绕过Cato Cloud。

  5. 在接口中，选择正在发送数据包的链接。

  6. 在目的地中输入用于追踪路由的域名或IP地址。

  7. 点击应用。

    窗口显示追踪路由测试的结果。

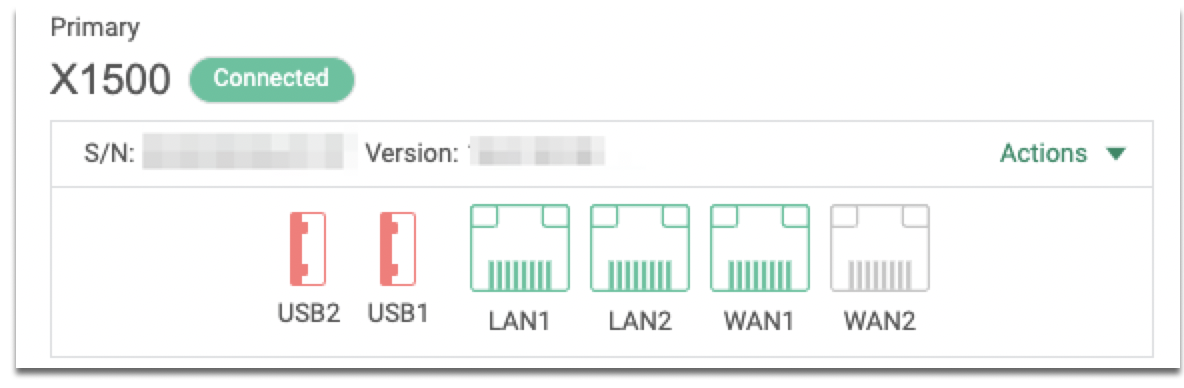

Socket端口状态

您可以在站点的Socket页面查看每个端口的状态。 此外，您可以悬停在每个端口上以获取有关状态的更详细信息。 例如，如果一个端口显示状态为已上线和已断开连接，您可以悬停查看问题是隧道已断开还是未分配IP地址。

此外，您可以悬停在Socket状态上查看Socket的运行时间。 这可以帮助您了解站点下线问题是否与停电相关。

有关站点预览窗格中关于Socket状态和端口状态的详细信息，请参阅。
