将 Cato 配置为 DHCP 中继

本文解释了如何为您的账户将 Cato 配置为 DHCP 中继。

使用 Cato 作为 DHCP 中继的概览

如果您的组织使用集中式 DHCP 服务器（例如 Microsoft DHCP 服务器），则您可以配置 Cato 将 DHCP 消息中继到这些服务器。 DHCP 中继配置可以应用于整个账户，或应用于站点内的各个网络范围。

Cato 允许您定义不同的 DHCP 服务器组，然后将适当的 DHCP 服务器组分配给某个网络范围。

定义 DHCP 中继组

使用网络 > DHCP > DHCP 中继设置部分定义目标 DHCP 服务器。您可以根据环境需求创建多个 DHCP 中继组。例如，一个用于生产环境的组，另一个用于访客 WiFi。

同一个 DHCP 服务器可以属于多个组。您可以为每个 DHCP 中继群组定义最多三个单独的服务器。

对于具有多个 DHCP 服务器的组，Cato 套接字会将 DHCP 请求中继到组内所有配置的服务器。服务器返回的所有 DHCP 响应都将发送回原始客户端。

定义 DHCP 中继组：

从导航菜单，点击网络 > DHCP。
选择DHCP 中继设置标签页。
点击新建。 新建 DHCP 中继组面板打开。
输入新建 DHCP 中继组的名称。
输入DHCP 中继服务器的 IP 地址。
点击（添加）以添加服务器的 IP 地址。
对该组中的每个 DHCP 中继服务器重复步骤 5 和 6。
点击应用。该组已添加。
点击保存。该组已保存。

为网络段配置 DHCP 服务器

您可以为站点内的每个原生范围和虚拟局域网范围定义以下 DHCP 服务器设置之一：

账户默认 - 网络使用在DHCP 中继部分中配置的账户设置（见下方，配置账户的 DHCP 中继设置）。
DHCP 范围 - 输入由 Cato DHCP 服务器分配的 IP 范围。当您希望将 Cato 用作 DHCP 服务器时，请使用此选项。
DHCP 中继 - 选择先前定义的 DHCP 中继组。

DHCP 中继选项仅适用于 X1500、X1600 和 X1700 Sockets，以及符合最低套接字版本的 ESX vSockets。

注意

注意：当您为某个网络段选择 DHCP 范围或中继设置时，这将覆盖账户的 DHCP 中继设置。

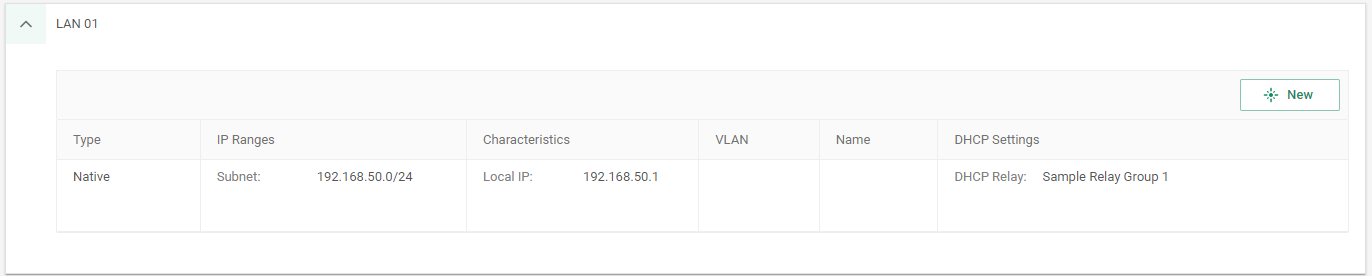

下图是配置为使用 DHCP 中继组DHCP-Group1的网络示例。

将账户默认 DHCP 设置分配给网络范围

当您为站点中的网络范围启用账户默认选项的 DHCP 设置时，它将使用账户级的 DHCP 中继设置。

当您为账户启用 DHCP 中继时，默认的 DHCP 中继组设置将应用于网络范围
当账户的 DHCP 中继被禁用时：
- 配置为 DHCP 中继的网络范围，将不接收 DHCP 设置
- 配置有 DHCP 范围的网络范围，将接收 DHCP 设置

有关配置账户级 DHCP 设置的更多信息，请参阅下方，配置账户的 DHCP 中继设置。

将账户默认 DHCP 设置分配给网络段：

从导航菜单，点击网络 > 站点并选择该站点。
从导航菜单，选择站点配置 > 网络。
选择一个网络。 编辑 IP 范围面板打开。
在DHCP 范围类型中，从下拉菜单中选择账户默认。
点击应用。更改已更新。
点击保存。

为网络范围分配 DHCP 中继组

当您为站点中的网络段选择DHCP 中继选项时，选择该网络范围的 DHCP 中继组。 Cato 将 DHCP 请求中继到配置组内的服务器。对于具有多个 DHCP 服务器的组，Cato 套接字会将 DHCP 请求中继到组内所有配置的服务器。服务器返回的所有 DHCP 响应都将发送回原始客户端。

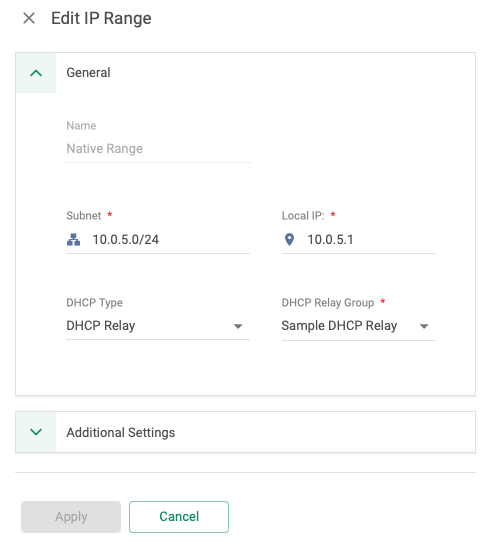

将 DHCP 中继组分配给网络段：

从导航菜单，点击网络 > 站点并选择该站点。
从导航菜单，选择站点配置 > 网络。
选择一个网络。 编辑 IP 范围面板打开。
在DHCP 类型中，从下拉菜单中选择DHCP 中继。
在 DHCP中继组中，从下拉菜单中选择此网络的DHCP中继组。
点击应用。更改已更新。
点击保存。

使用Cato作为网络范围的DHCP服务器

当您为DHCP设置选择DHCP范围时，Cato DHCP服务器根据您输入的IP范围为该网络分配DHCP设置。 DHCP 中继设置与此选项无关。

有关使用Cato DHCP服务器的更多信息，请参阅配置DHCP 设置。

要将DHCP范围分配给网络段：

从导航菜单中，点击 网络 > 站点 并选择站点。
从导航菜单中，选择 站点配置 > 网络。
选择一个网络。 编辑IP范围面板打开。
在 DHCP 范围类型中，从下拉菜单中选择 DHCP 范围。
输入Cato DHCP服务器可以分配的IP地址范围。

您可以使用单一的IP地址、CIDR，或使用短横线包含范围的第一个和最后一个IP地址。例如，10.11.1.0/28或10.11.1.5-10.11.1.10

注意

注意：您不能使用/32 CIDR块。
点击应用。更改已更新。
点击保存。

配置帐户的DHCP中继设置

您可以使用 账户默认设置配置帐户的全局DHCP中继设置。选择用于账户默认选项的DHCP中继组。您还可以配置中继等待时间，即Cato在将DHCP请求中继到组中的服务器之前等待的时间。

当您禁用帐户的DHCP中继时，已使用账户默认选项配置的网络范围将无法接收任何DHCP服务。

注意

注意：当您为网络段选择DHCP范围或中继设置时，此设置将覆盖帐户的DHCP中继设置。

要将账户默认DHCP设置分配给网络段：

从导航菜单中，点击 网络 > DHCP。
在 全局DHCP中继 部分，点击 已启用。
在 DHCP 中继组中，选择一个DHCP中继组。
在 中继延迟中，为此DHCP中继组设置中继超时。默认值为0秒。
- 要立即发送DHCP请求，请输入 0。
- 要配置Cato等待发送DHCP请求的秒数，请输入介于 1-90 秒之间的数字。
在 DHCP设置 列中，从下拉菜单中选择 账户默认 。
点击保存。
