与 Socket 站点合作

本文说明如何使用 Socket 页面配置 Socket 设置并监控状态。

概览

Socket 页面包括每个 Socket 端口的详细概览及其状态。链接设置作为站点创建的一部分进行配置，您可以编辑设置并激活 Socket 的附加链接。

在为站点安装 Socket 之前，请确保Socket升级的连接要求已满足。

有关每个型号 Socket 吞吐量和容量信息的更多信息，请参见卡托云阈值和限制。

Socket 概览以如下方式显示每个端口状态：

对于配置为 Cato 目标类型的端口
- 绿色 - 电缆已连接，端口已连接到 Cato
- 黄色 - 电缆已连接，端口与 Cato 断开（没有到 Cato 云的隧道）
- 红色 - 电缆未连接，端口已关闭
对于配置了其他目标类型的端口
- 绿色 - 电缆已连接，端口已启动
- 红色 - 电缆未连接，端口已关闭
- 灰色 - 端口已禁用

与 X1500 Socket 站点合作

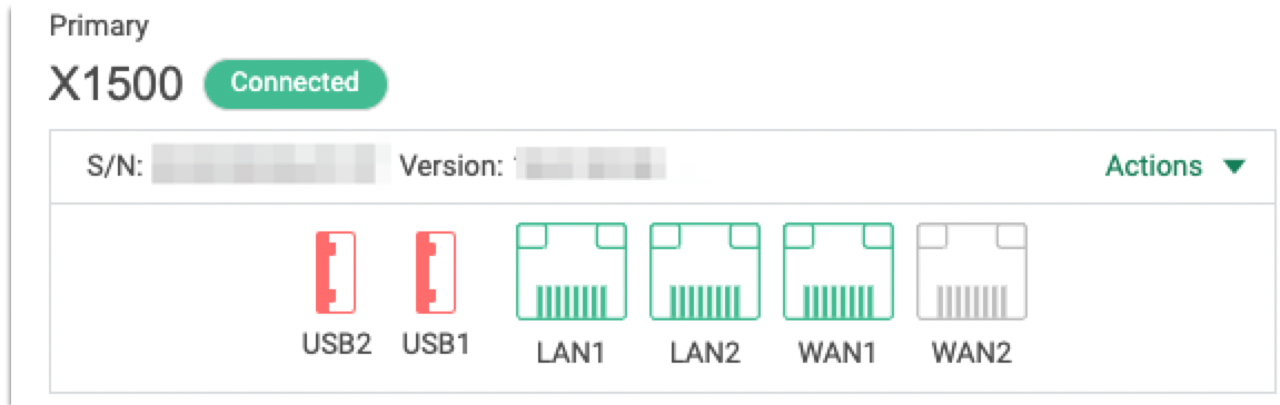

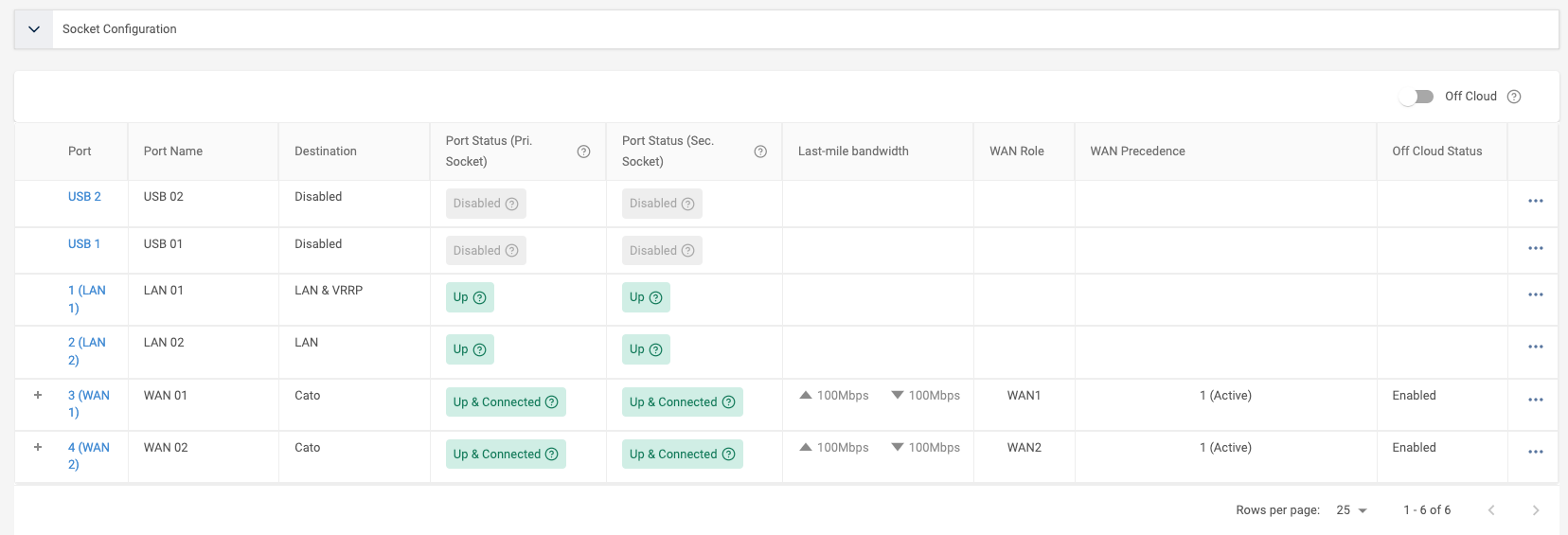

这些是 X1500 Socket 的默认设置：

USB2 - 已禁用
USB1 - 已禁用
LAN1 / 端口 1 - 已启用为局域网（无法更改）
LAN2 / 端口 2 - 已禁用

LAN2 / 端口 2 链接可以用作 WAN 目的地，更多信息请参见交换Socket端口
WAN1 / 端口 3 (WAN) - 已启用为 Cato（主要）（无法更改）
WAN2 / 端口 4 - 已禁用 或已启用为 Cato，这取决于您在添加新站点时是否选择了启用/使用 WAN2 选项

与 X1600 Socket 站点合作

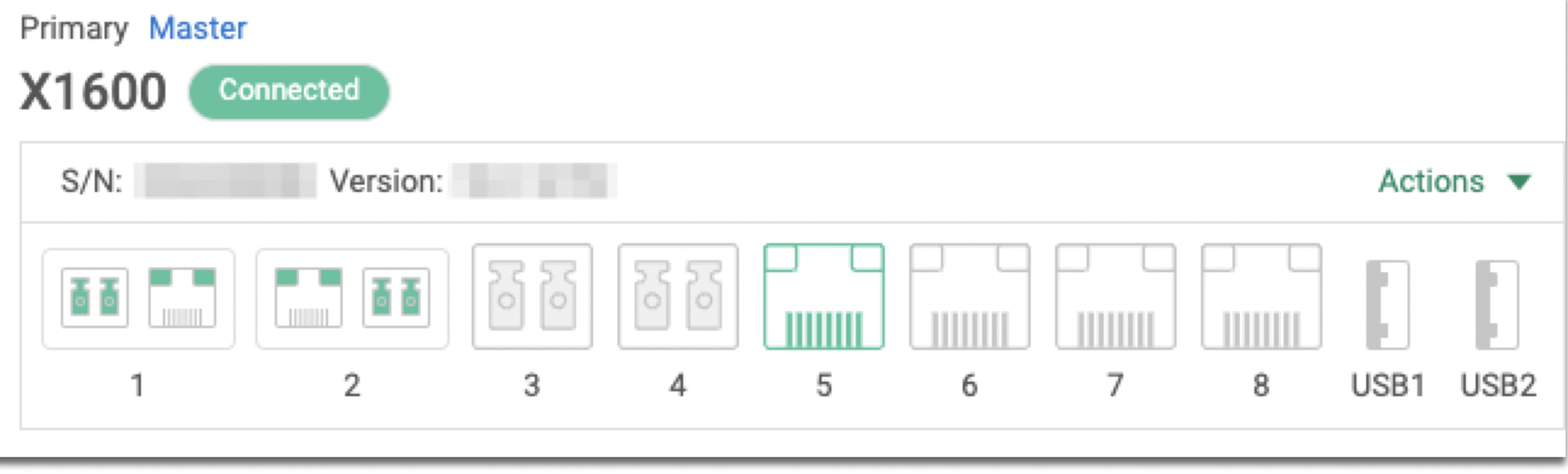

这些是 X1600 Socket 的默认设置：

端口 1 – 已启用为 WAN 1
端口 2 – 已禁用或已启用为 WAN 2，这取决于您在添加新站点时是否选择了启用/使用 WAN2 选项
端口 5 – 已启用为 LAN1
其他端口默认已禁用

与 X1700 Socket 站点合作

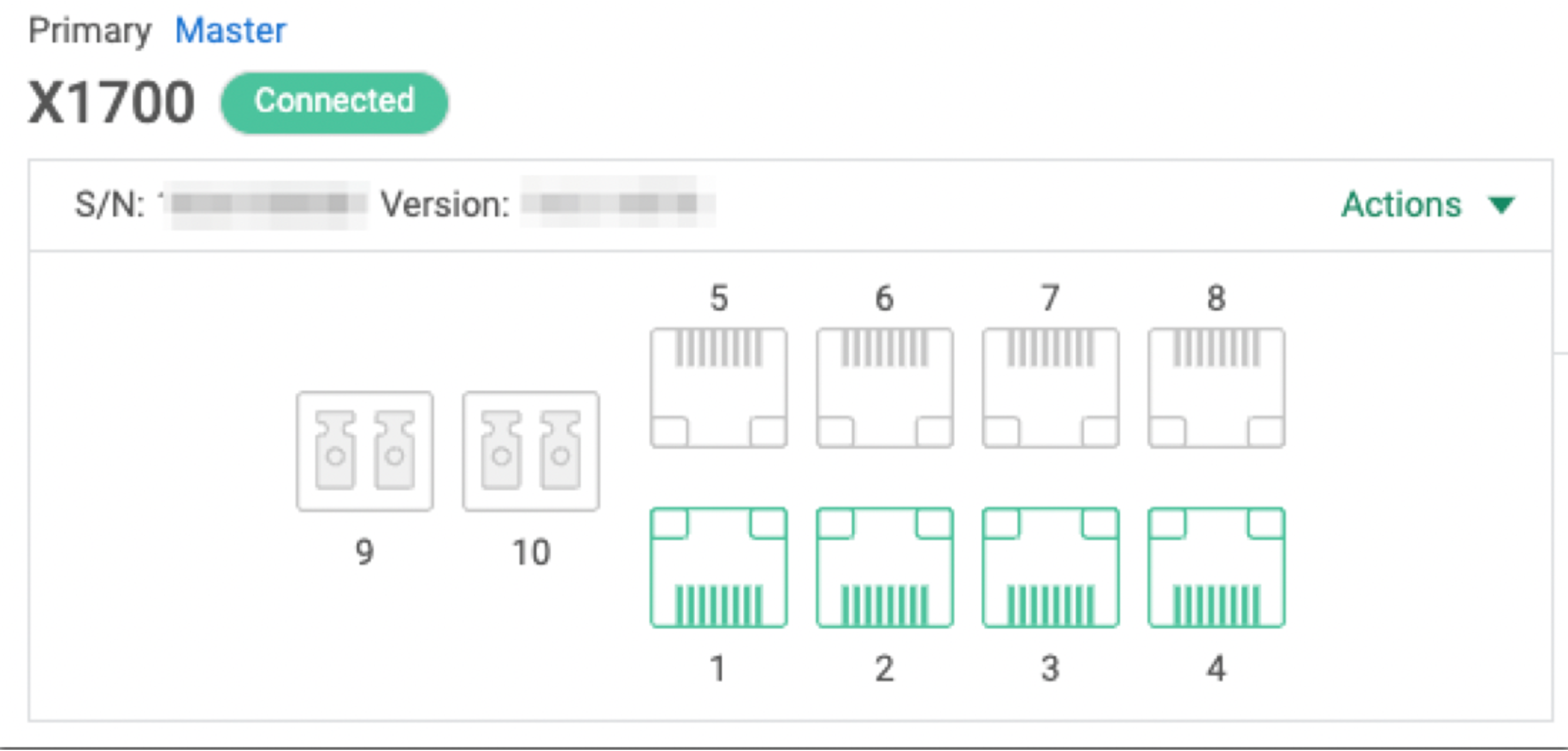

这些是 X1700 Socket 的默认设置：

端口 1 - 已启用为 WAN 1
端口 2 - 已禁用或已启用为 WAN 2，这取决于您在 添加站点 窗口中是否选择了 启用/使用 WAN2 选项
端口 3 - 已启用为 LAN1
剩余端口默认已禁用

配置 X1700 Socket 的附加组件

X1700 Socket 还可能包括附加组件，它们是插入到 Socket 扩展槽中的具有附加网络接口的硬件卡。配置这些附加组件的接口与配置其他接口的方式相同。

附加组件通常由 Cato Networks 预订和安装
附加组件支持在同一个 Socket 中混合使用 LR（长距离）和 SR（短距离）收发器
更多信息，请参阅支持的 Socket 收发器和 USB 以太网适配器
在将附加组件插入扩展槽之前，关闭 Socket 并断开电源
X1700 Socket 仅支持同时使用一个网卡附加组件，不支持多个网卡
X1700B Socket 支持第二个 4x10 Gbps 光纤附加卡，第一个也必须是 4x10 Gbps 光纤附加卡

这提供了总共八个 10Gbps 光纤端口

默认设置为附加组件选项为无。如果在 Cato 管理应用程序中配置的附加组件与实际硬件不匹配，则附加组件接口将被视为物理断开连接。

更多信息，请参阅X1700 Socket 部署指南。

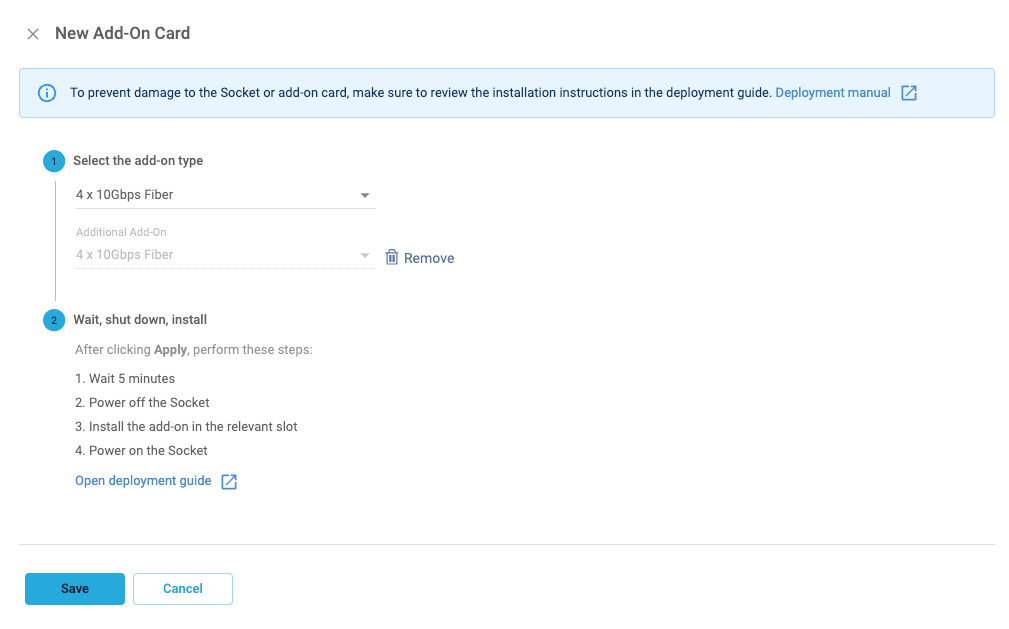

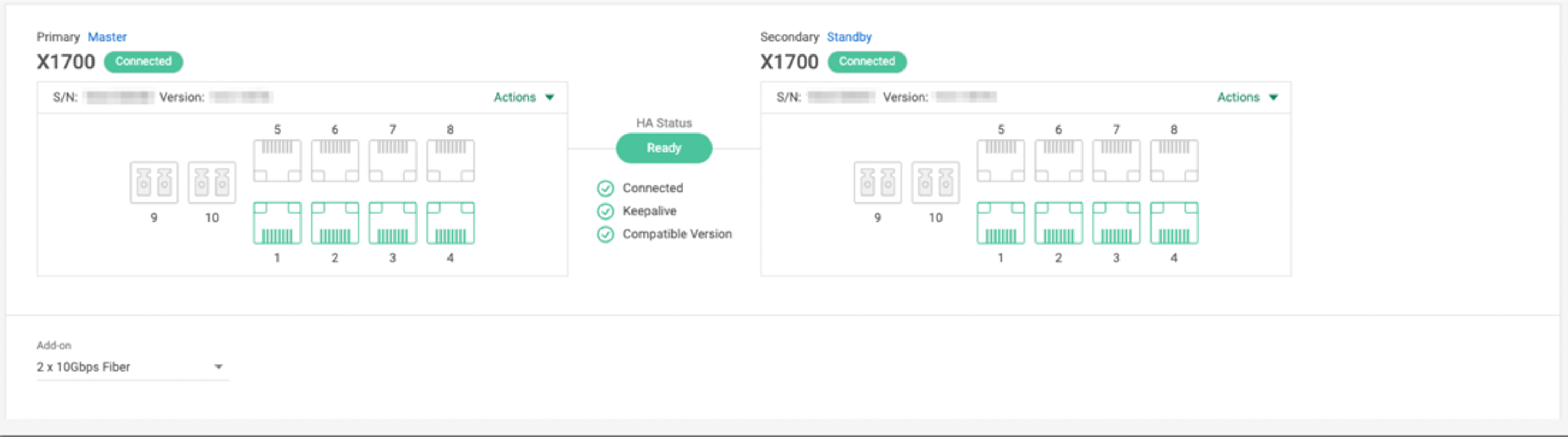

配置 X1700 Socket 附加组件：

在导航菜单中，点击网络 > 站点并选择站点。
从导航菜单中，选择站点配置 > Socket。
单击新建附加卡，然后在面板中选择 Socket 的附加组件类型。
对于具有第二个附加组件的 X1700B Sockets，单击附加附加组件。
点击保存。

附加端口已添加到 Socket 页面。

一旦选择了附加组件，在移除现有附加卡之前，添加附加端口按钮将被禁用。
在将附加卡安装到 Socket 中之前，至少等待 5 分钟。

移除附加端口

您一次只能配置一组附加端口。要配置新的附加端口，必须先删除现有的附加端口。

要删除X1700套接字的附加端口：

从导航菜单中，单击网络>站点并选择站点。
从导航菜单中，选择站点配置>套接字。
点击要删除的端口所在行末的三个点，然后点击移除附加端口。
在确认窗口中，点击移除附加组件。

打开Socket WebUI

要打开Socket WebUI，从操作下拉菜单中，选择连接到套接字。 Socket WebUI会在新的浏览器标签页中打开，并自动登录。更多信息请参见访问Socket WebUI。

配置Socket链接设置

本节解释了如何配置连接到Cato云的链路设置和MPLS备用WAN链路。还讨论了如何配置具有多个连接到Cato云的站点的故障切换和回退设置。

默认情况下，Socket 站点启用了 WAN 恢复，更多信息请参见具有 WAN 恢复的 Socket 站点的弹性。

配置套接字接口目标

使用套接字接口的目的地设置来定义套接字发送流量的目的地。这些是目的地选项：

LAN - 站点的内部网络
备用WAN（第2层） - 同一子网上的Socket站点的MPLS网络
已禁用 - 此接口不发送或接收流量
备用WAN - 不同子网上的套接字站点的MPLS网络
Cato - 此接口连接到Cato云

您无法更改这些接口的目的地：LAN1（LAN）和WAN1（Cato）。

要为套接字接口配置目的地：

从导航菜单中，单击网络>站点并选择站点。
从导航菜单中，选择站点配置>套接字。
从表格中，单击接口。

编辑套接字接口面板打开。
输入在Cato 管理应用程序中标识接口的名称。
从目的地下拉菜单中选择此接口的目的地。
单击应用。新目的地将添加到此接口的行中。
单击保存。

配置链接到Cato云

配置将站点连接到Cato云的链路设置。本节用于使用Cato目的地的链路。

接口WAN角色

您可以使用网络规则根据WAN角色优先级对网络流量传输进行优先排序。例如，您可以定义WAN 1角色作为主接口，并将WAN 2角色作为网络规则的辅助接口。

您必须为所有Cato目的地定义一个WAN角色，而且不能为多个接口使用相同的WAN角色。

接口优先级

为用于故障切换和回退设置的链路设定优先级确定这些链路的使用顺序。优先级1接口默认处于活跃状态，如果高优先级的接口出现连接或性能问题，套接字会激活其他优先级。

根据您的Cato许可证条款配置站点的带宽。

要配置Cato云链路的设置：

从导航菜单中，单击网络>站点并选择站点。
从导航菜单中，选择站点配置>套接字。
从表格中，单击接口。

编辑套接字接口面板打开。
根据您的网络规则要求，为此接口选择WAN角色。
为接口选择优先级优先权。
为站点中所有流量配置最大带宽设置。

注意

注意： 如果输入的上行或下行值大于ISP链接的实际连接速度，Cato云QoS引擎将无法管理流量。
单击应用。 编辑套接字接口面板关闭。
单击保存。

配置替代WAN目标链接

配置备用WAN和备用WAN（第2层）MPLS流量目的地的WAN接口设置。通常，私有IP和接口用于直接连接到MPLS提供商。

要配置备用WAN链路的设置：

从导航菜单中，点击 网络 > 站点 并选择站点。
从导航菜单中，选择 站点配置 > 套接字。
从表格中，点击接口。

编辑套接字接口面板打开。
确认目的地是备用WAN和备用WAN（Layer-2）。
配置站点内所有流量的最大带宽设置。

注意

注意： 如果您输入的上行或下行值大于您的ISP链接的实际连接速度，Cato Cloud QoS引擎将无法管理流量。
为私有或公共备用WAN网络配置这些设置。
1. 接口IP - 用于流量的套接字接口的IP地址
2. 网关 - 备用WAN网关的IP地址（如MPLS防火墙或路由器）
3. 网络 - 局域网的IP范围（含CIDR）
4. ID（VLAN） - 输入接口的VLAN标签
点击应用。 编辑套接字接口 面板关闭。
单击保存。
