为 Socket 配置链路聚合

本文提供了有关在多个 Socket 端口上部署链路聚合的信息和指南。

Cato Sockets 上的链路聚合概览

链路聚合 (LAG) 允许您将最多四个物理 Socket LAN 端口组合到一个单一的逻辑捆绑中。 LAG 提供了链路级的冗余和比单链接更大的吞吐量。

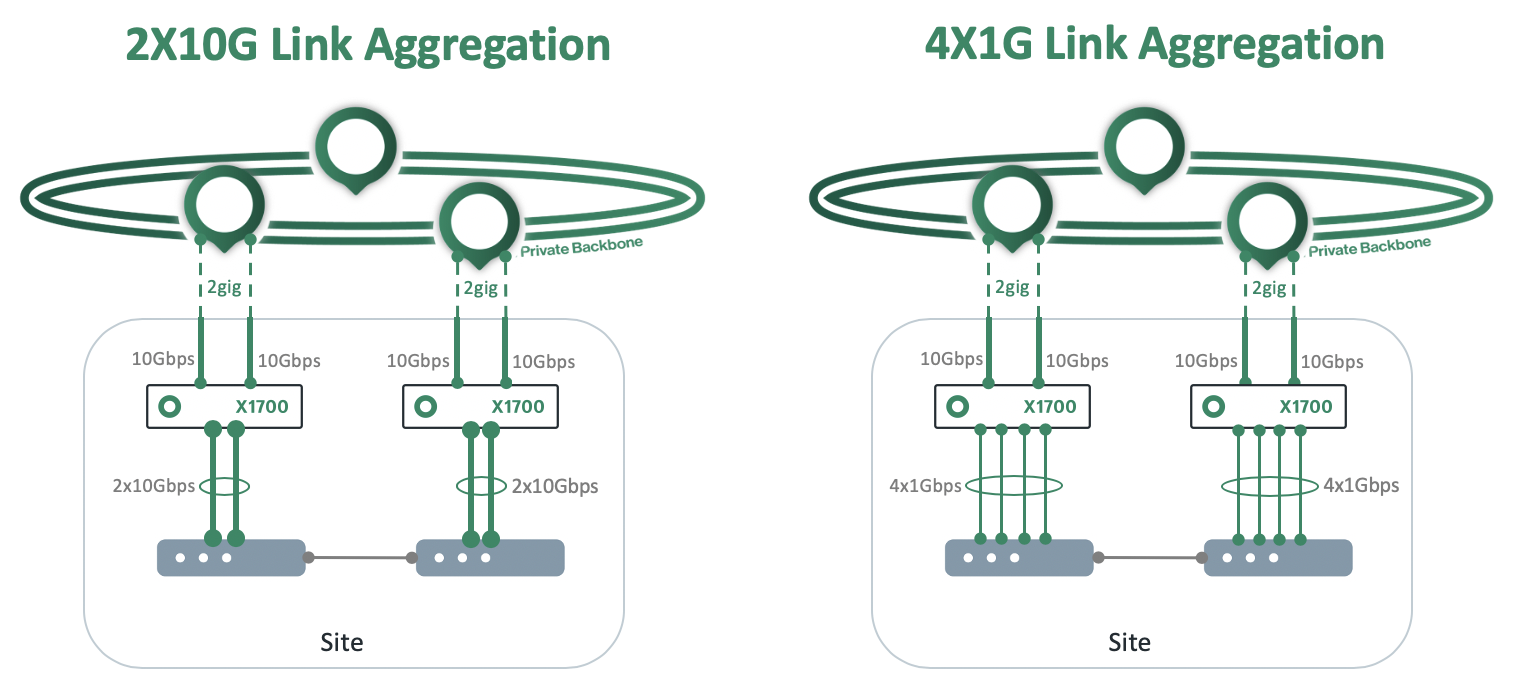

下图显示一个 X1700 Sockets 链路聚合的物理拓扑示例，这些 Sockets 连接到两个具有相同 LAG 设置的独立交换机：

2x10G 示例显示两个 10Gbps LAN 端口聚合为一个单一 LAG 捆绑
4x1G 示例显示四个 1Gbps LAN 端口聚合为一个单一 LAG 捆绑

在链路聚合成员之间分配流量

Cato Socket 实施了一个按流量六元组调度算法，将流量分配到操作中的 LAG 成员之间。元组由这些值组成：

源 IP地址
目标 IP地址
源端口
目标端口
源 MAC 地址
目标 MAC 地址

调度器的哈希将每个流量映射到特定的操作LAG成员。如果 LAG 成员状态更改为链路断开，则调度器将流量重新映射到剩余的操作 LAG 链路。

链路聚合指南

全部 X1500、X1600 和 X1700 Socket 型号都支持 LAG（不支持 vSockets）
对于 X1500 Sockets，USB 端口不支持作为 LAG 成员
- 如果您将 LAN2 端口配置为 LAG 主控或 LAG 成员，默认的 LAN2 端口管理 IP 将不再可用
对于 X1600 和 X1700 Sockets，所有 LAG 成员都可以使用 1Gbps 或 10Gbps 端口
- 无法在一个 LAG 中组合不同速度的端口
每个站点仅支持一个 LAG 捆绑
一个 LAG 可以包含最多四个 LAG 成员
LAG 仅支持局域网链接
仅支持静态 LAG 配置（不支持 LACP）
在配置站点进行链路聚合之前，交换机必须支持静态 LAG 并进行静态 LAG 配置

配置链路聚合

使用 Cato 管理应用程序启用并配置 Socket 的 LAG 设置。

定义 LAG 的高级概览

从导航菜单中，点击 网络 > 站点 选择站点。
从导航菜单中，选择 站点配置 > Socket。
定义一个 LAN 端口为 LAG 主控。
（可选） 自定义 LAG 中必须运行的最小链接数（最小链路数）的设置，使 LAG 本身可运行。
将其他 LAN 端口关联为 LAG 成员。

自定义操作链路的最小数量

LAG 主控的 最小链路数 设置定义了 LAG 捆绑的最小链接条件。当操作的 LAG 成员数量达到 最小链路数 设置时，LAG 被视为可运行。然而，如果没有足够的操作 LAG 成员，则 LAG 不满足最小链接条件，LAG 捆绑状态更改为链路断开。当 LAG 处于链路断开状态时，Socket 不通过 LAG 捆绑发送或接收流量。

默认的 最小链路数 设置为 1 。这意味着默认情况下，只要一个 LAG 成员是可操作的， LAG 就是可运行的。您可以自定义此设置，并定义仅当有多个操作 LAG 成员时，LAG 才可运行。

注意

注意： LAG 主控的 Socket 端口也被视为 LAG 成员。因此，它也被计算为最小链路条件的 LAG 成员。

配置 LAG 主控和 LAG 成员端口

使用 Socket 屏幕定义为 LAG 主控和 LAG 成员的 Socket 端口。 LAG 主控包含 LAG 的逻辑设置，并将这些设置应用于 LAG 成员。配置为 LAG 主控的端口会自动关联到 LAG 作为 LAG 成员。

要配置 LAG 主控和 LAG 成员：

从导航菜单中，选择 网络 > 站点，并选择站点。
从导航菜单中，选择 站点配置 > Socket。
配置 LAG 主控端口：
1. 点击作为 LAG 主控的 LAN 端口。

  编辑套接字接口 面板打开。
2. 输入端口的名称并将 目的地 设置为 局域网LAG主设备。
3. （可选） 在 最小链路数 中，输入必须可用的最小 LAG 成员数（在链接上线状态下）。
4. 点击应用。 LAG 主控端口已添加到 Socket。
配置每个 LAG 成员端口：
1. 点击作为 LAG 成员的 LAN 端口。

  编辑套接字接口 面板打开。
2. 输入名称并将目标设置为局域网LAG成员的端口。
3. 点击应用。 LAG成员端口已添加到套接字。
点击保存。 LAG配置已保存并推送到套接字。

为套接字高可用性配置LAG

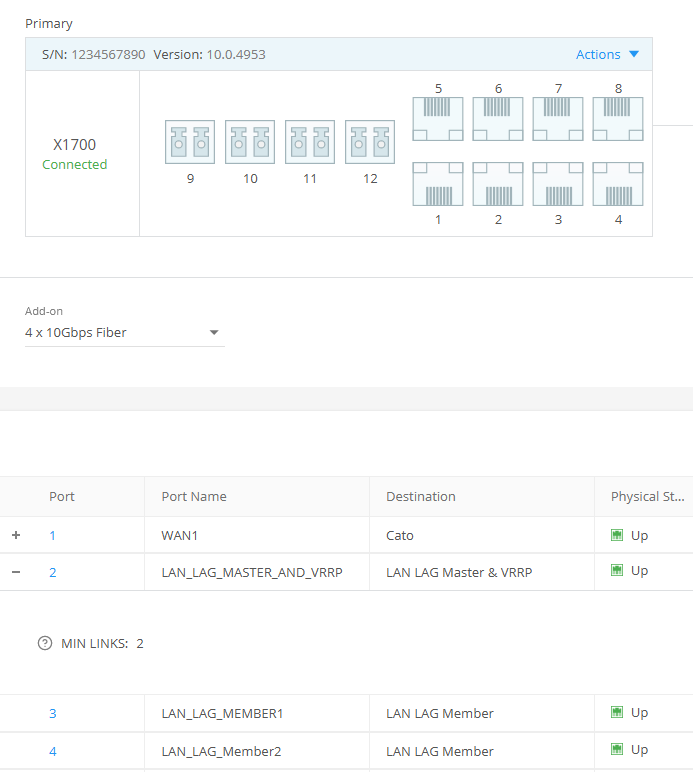

对于Socket高可用性（HA）部署，您可以选择通过LAG捆绑发送VRRP保活数据包。或者，您也可以选择使用专用的局域网端口传输VRRP流量，而不是使用LAG。使用LAG主控中的局域网端口目标设置，以配置VRRP流量通过LAG捆绑发送。

要配置LAG捆绑以发送VRRP流量：

从LAG主控的局域网端口起，将目标设置为局域网LAG主 & VRRP。
点击保存。

注意

注意：对于在高可用性（HA）模式下工作的站点，由于LAG配置应用于两个Sockets，请确保网络电缆的物理布局对于两个Sockets都是相同的。

禁用LAG捆绑

如果需要禁用LAG捆绑，请先禁用LAG成员，然后禁用LAG主控。您不能在不先禁用LAG成员的情况下禁用LAG主控。

要禁用LAG捆绑：

禁用LAG成员链接：
1. 选择LAG成员链接。
2. 从目标中，选择已禁用。
3. 对于每一个LAG成员链接重复前面的两个步骤。
禁用LAG主控链接：
1. 选择LAG主控链接。
2. 从目标中，选择已禁用。
点击保存。 LAG捆绑已被禁用。

示例LAG配置

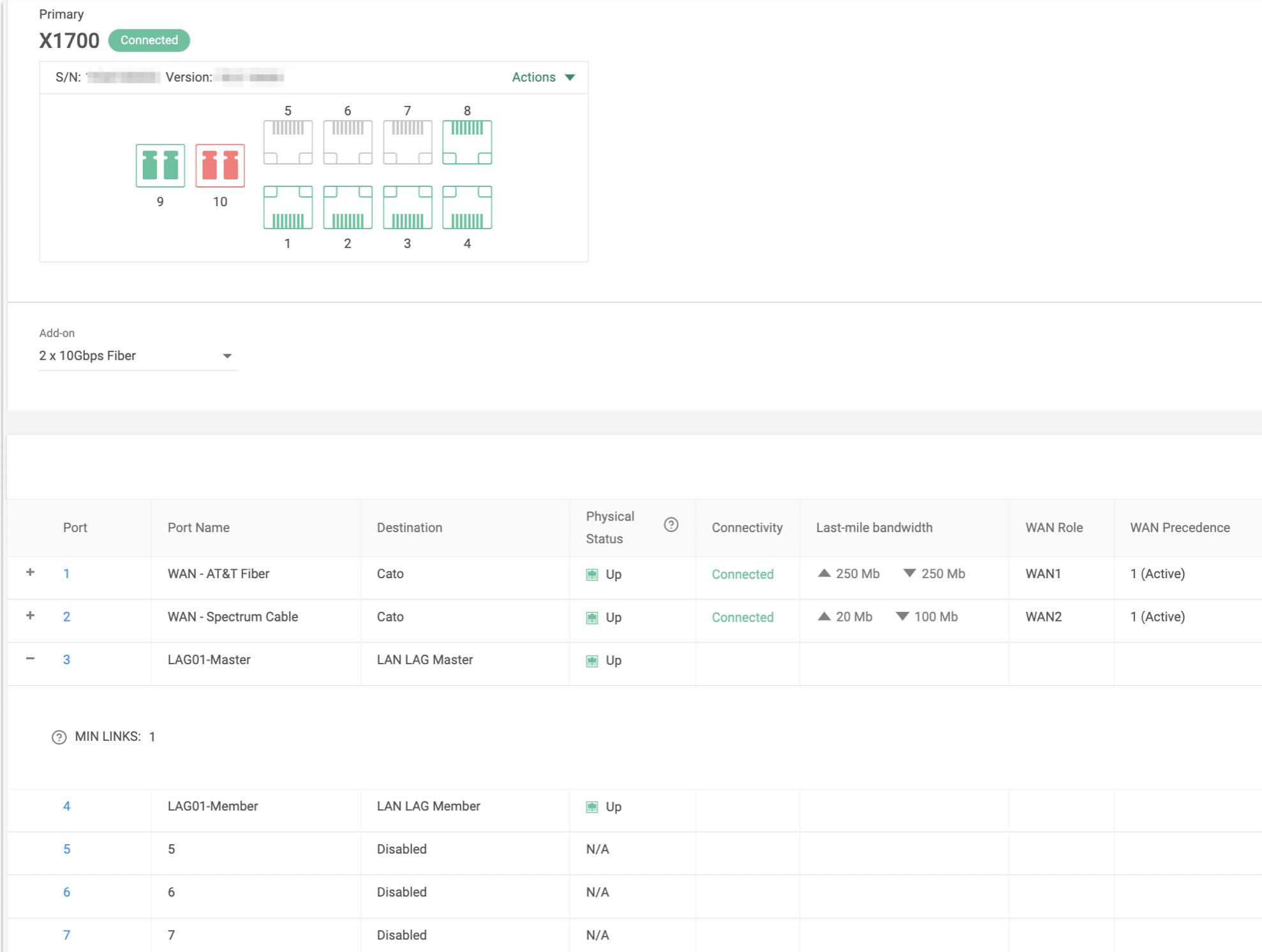

下图显示了在套接字屏幕中的一个示例LAG配置。 LAG中有两个端口（端口3和4），端口3是LAG主控，端口4是LAG成员。 最小链路数设置为1，这意味着有两个端口中至少一个必须有连接，才能将LAG视为操作状态。

显示LAG状态和吞吐量

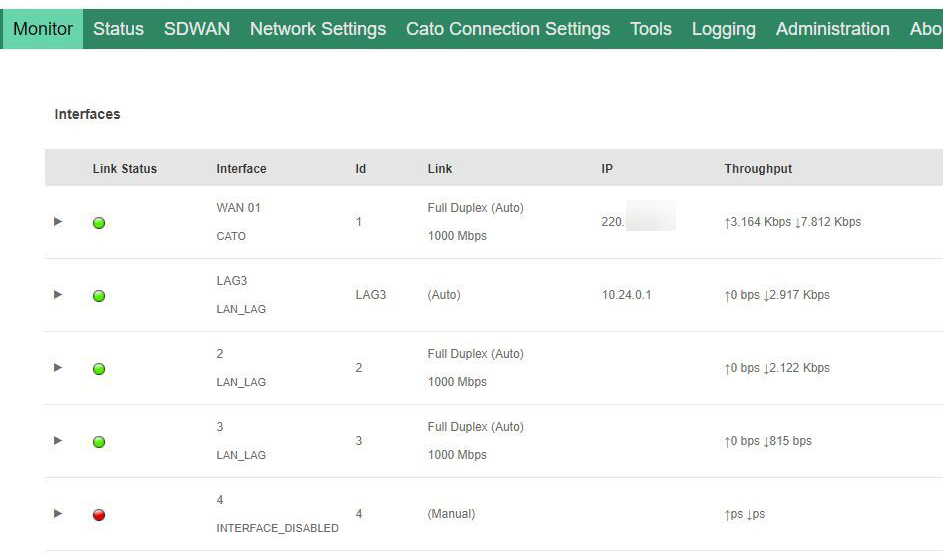

使用套接字WebUI中的监控选项卡可以显示整个LAG及各个LAG成员的实时状态和吞吐量。

有关如何登录Socket WebUI的更多信息，请参阅访问Socket WebUI。

注意

注意：对于将LAN2端口配置为LAG主控或LAG成员的x1500 Socket，默认的LAN2端口管理IP不再可用。使用LAG的本地IP地址（站点设置 > 网络 > 原生范围）作为管理IP以访问Socket WebUI。

下表解释了上方示例套接字WebUI中的LAG状态：

名称	描述
链接状态	绿色图标表示LAG 3（LAG捆绑）及LAG成员端口2和3处于上线状态。
Id	LAG3代表LAG捆绑。 2和3是LAG成员端口。
IP	LAG的IP地址是10.24.0.1。 LAG成员没有分配IP地址。
吞吐量	LAG3显示LAG捆绑的上行和下行吞吐量。 2和3显示了每个LAG成员的特定上行和下行吞吐量。

分析链路聚合事件

事件屏幕显示了您账户的所有LAG事件。

您可以在分析您的网络中的事件中了解更多关于使用事件屏幕的信息。

解释链路聚合事件

这些是在LAG捆绑或LAG成员改变状态（上线或下线）时生成的事件。事件类型为连接性 - 链接聚合。

操作名称	事件消息	描述
上线	LAG成员状态更改为上线	LAG成员的状态从链路断开更改为链路连接
上线	LAG 状态更改为上线	LAG 绑定的状态从链路断开变更为上线
下线	LAG 成员状态更改为下线	LAG 成员的状态从上线变更为链路断开
下线	LAG 状态由于违反最小链接条件更改为下线	LAG 状态从上线变为链路断开，因为 LAG 不具有最少数量的上线链接

套接字接口 字段的值显示 LAG 成员的物理端口。
