AWS 公共云的云互联

本指南说明了如何通过云互联将亚马逊网络服务（AWS）连接到Cato 云。

有关云互联站点的更多信息，请参阅开始使用云互联站点。

AWS 的云互联概览

Cato 仅支持具有2个电路的云互联站点的主动-被动模式。 BGP 用于在 Cato PoPs 和 AWS 边缘路由器之间交换路由信息，并确定站点的活跃电路。

最佳实践：Cato 建议在 AWS 中连接两个电路，以实现弹性和冗余的场景。 单电路配置也受支持。

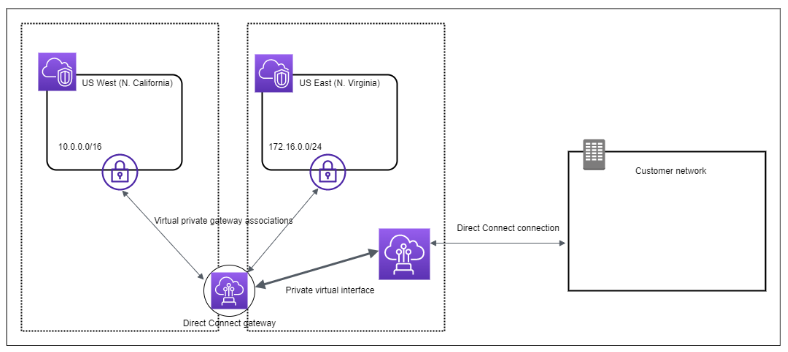

下图显示了用于云互联站点的 AWS 配置。


  • 每个 VPC 都有一个虚拟私有网关，通过虚拟私有网关关联连接到 Direct Connect 网关。

  • Direct Connect 网关使用私有虚拟接口连接到 AWS Direct Connect 位置。

  • 从位置到客户数据中心合作伙伴有一个 AWS Direct Connect 连接。 （例如 Equinix）

根据 AWS 数据中心的要求，可以连接 Transit Gateway 而不是虚拟私有网关到 Direct Connect Gateway。 有关更多信息，请参阅 AWS 文档，关于Transit Gateway Associations 和 Virtual Private Gateway Associations。

准备创建云互联站点

在创建 AWS云互联站点时，需要为您的 AWS 租户和 Cato 管理应用程序 (CMA) 配置设置。

在开始部署云互联站点之前，重要的是要验证主要和次要连接的使用案例是否得到 Cato PoP 位置、云提供商和织物提供商的支持。 有关准备云互联站点的更多信息，请参阅开始使用云互联站点。

本文假设您正在创建一个 HA 主动-被动模式的云互联站点。 如果您正在创建单电路云互联站点，请仅创建一个主要 Direct Connect 电路。 （仅推荐用于测试目的）

注意

注意：为了部署云互联站点，Cato 提供了无缝配置，使用一些基本凭证创建与织物提供商（例如 Equinix）的连接。 如果您的使用案例不受自动配置支持，请联系您的账户代表 (PS/SE/CSM) 手动部署连接。

对于您在部署云互联站点后遇到的问题，请联系支持。

云互联站点配置的高级概览


这是配置 AWS Cato 站点的云互联的高级过程概览：

  1. 验证该使用案例是否得到 Cato PoP 位置、云提供商和织物提供商的支持。

    1. 对于立即可用的 PoP 位置，请继续执行步骤 2。

    2. 对于将来某个日期可用的 PoP 位置，等待 Cato 完成手动后台设置，然后再配置云互联站点。

  2. 在 CMA 中创建一个新站点，并选择站点类型为云互联。

    1. 为站点的主要电路和次要电路配置 /30 IP 子网。

    2. 为每个电路配置带宽。

  3. 配置Cato与AWS之间的BGP：

    1. 在 AWS 中 - 一旦配置完毕，接受 Direct Connect 电路对等，并配置与 CMA 添加的相同 IP 子网。

    2. 在 CMA 中 - 为主要电路和次要电路配置 BGP 对等设置。 （Cato 自动优选主要对等的指标）

  4. 将 Direct Connect 网关连接到主要和次要 Direct Connect 电路。

  5. 测试您的新站点的连接性。

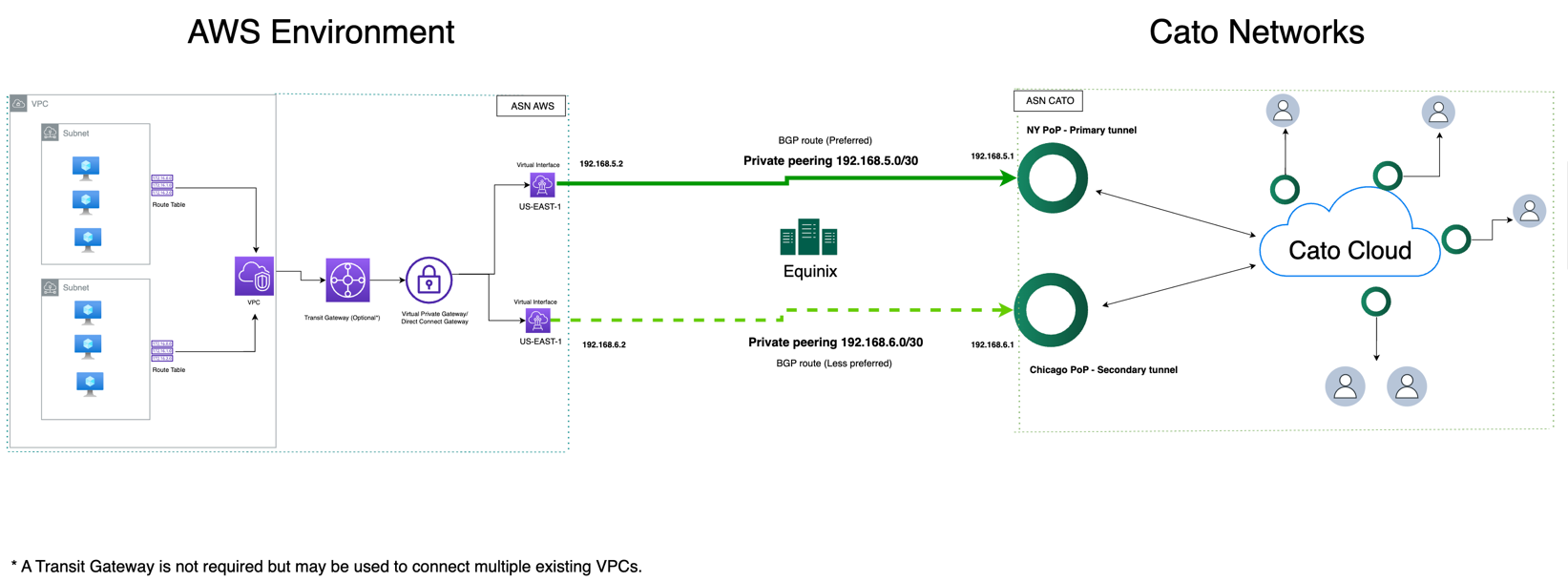

以下是一个低级别的 Amazon Web Services 云环境拓扑示例，通过云互联连接到 Cato：


创建云互联站点

在 CMA 中，为云互联提供商新建一个站点。

本文假设您正在创建一个 HA 主动-被动模式的云互联站点。 如果您正在创建单电路云互联站点，请仅创建一个主要 Direct Connect 电路。 （仅推荐用于测试目的）

对于 AWS 的云互联站点，我们建议您在发送初始配置请求的同时创建站点。 这可以让您更快速地为此站点设置 Cato 配置。

要创建云互联站点：

  1. 在 CMA 中，点击 网络>站点，然后点击 新建 以创建新站点。

  2. 选择连接类型为云互联并定义站点设置。


  3. 点击应用。

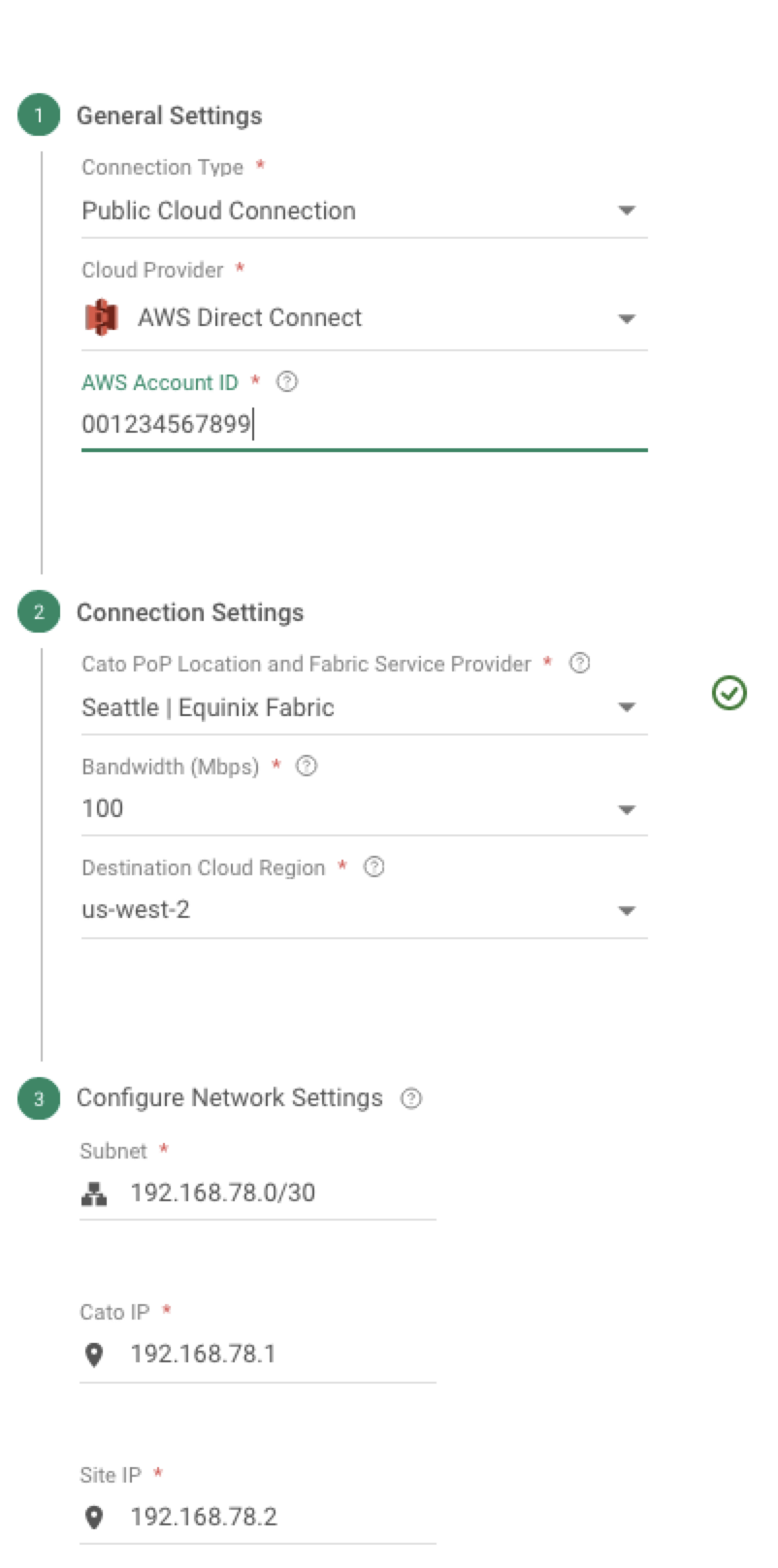

  4. 选择新的站点，转到站点配置>云互联，然后点击新连接。


    1. 在连接类型下，选择公共云连接。

    2. 在云提供商下，选择AWS Direct Connect并输入AWS账户ID。

    3. 在Cato PoP位置下，选择靠近您的租户所在AWS区域的PoP。

    4. 在带宽下，输入与您的Cato许可证一致的值。

    5. 在目的地云区域下，选择要连接的AWS区域。

    6. 在配置网络设置下，配置子网和对等私有IP地址。

    7. 点击应用。

      连接建立后，导航到AWS控制台。

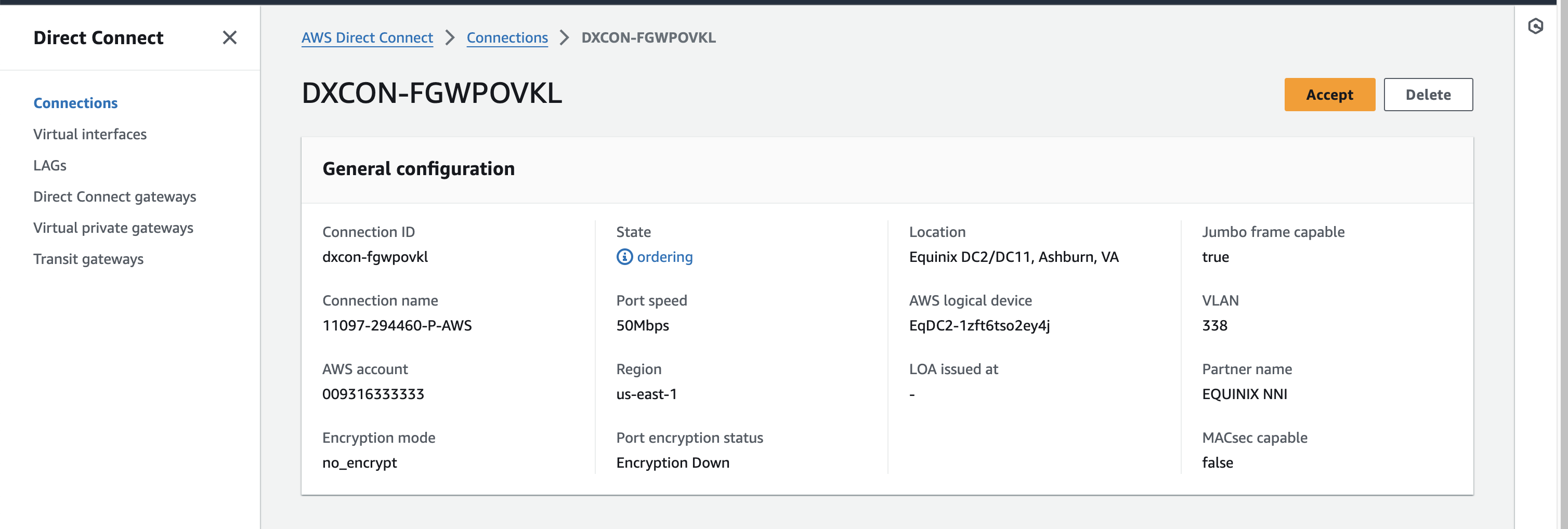

    8. 在AWS Direct Connect > 连接下，点击您创建的连接上的查看父进程映像文件详情并点击批准。

      继续配置BGP连接。


定义站点的BGP设置

本节解释如何在现有的私有对等连接之外定义BGP会话。

当至少有一个BGP对等可达时，云互联站点将显示为已连接状态，无论与您的云提供商的配置状态如何。

BGP建立是站点连接性的唯一指标。 BGP还允许确定路由交换和隧道故障切换。

要为 云互联站点配置BGP设置：

  1. 在BGP选项卡中配置与 云互联站点配置相同的设置。 对于每个电路，转到站点配置 > BGP并点击新建。

  2. 在ASN设置下，将Cato ASN配置为您选择的值（确保其与之前在AWS虚拟接口配置页面上配置的对等ASN匹配）。

  3. 将对等 ASN配置为您为AWS Direct Connect网关预配置的私有ASN。

  4. 在IP设置中配置对等IP。 这是在云互联设置中配置为站点的同一IP。 （此IP代表云提供商对等IP。）

    Cato IP是根据云互联设置自动选择的。


  5. 定义BGP路由策略 - 可以操作每个对等的路由宣传策略。

    我们建议在 云互联站点中的两个对等使用相同的策略以避免路由差异。

    1. 宣告选项允许您配置站点如何为此邻居宣告BGP路由。

      • 默认路由 - 站点向BGP邻居宣告默认路由(0/0)。 邻居可以将所有流量发送到此默认路由，即使它不在路由表中。 您可在默认路由添加BGP社区标签。 有关BGP社区的更多信息，请参见处理BGP过滤。

      • 所有路由 - 站点向BGP邻居宣告整个账户的内部路由表。 这些路由包括静态和浮动范围，以及从站点内和网络中其他对等点学习到的路由。 通常启用此选项以将WAN流量发送到BGP邻居。

        注意： 整个SDP用户范围作为单一路由宣告给BGP对等点。

      • 摘要路由 - 站点宣告摘要路由而不是多个唯一路由，BGP对等点可以简化其转发决策并减少路由查找所需的计算资源。 请参阅处理BGP摘要路由。

    2. 在接受部分，选择站点是否接受或丢弃该邻居发布的动态IP地址。 当您选择丢弃选项时，您限制了来自此BGP邻居的动态传播。 有关BGP路由列表的更多信息，请参阅处理BGP过滤。

      例如，使用AWS Direct Connect的部署中，虽然BGP是必需的，但您可能不希望接受AWS动态地址。 在这些部署中，我们建议选择全部丢弃。

    3. 在NAT部分，选择对公网IP执行NAT，站点将所有IP做SNAT，并将流量转换为局域网IP地址。


  6. 为BGP路由配置其他设置：

    1. MD5 – 额外的安全层。 此字段对于AWS Direct Connect是强制性的。

      AWS给予您生成自己的MD5值或使用他们在每个虚拟接口创建时生成的MD5值的选项。

    2. 度量 - 可以更改对等优先级。

      期望的配置文件是在主要对等比次要对等拥有更好的度量。

    3. 保持时间和保活间隔值。

    4. 跟踪 > 电子邮件通知 - BGP连接性变化的可选警报。


  7. 点击应用。

     云互联站点已配置。 验证站点是否正常工作，请参阅下方监控和测试云互联站点的连接性。

 云互联站点的BGP策略示例

请参阅以下支持的与Cato的Active-Passive配置中两个对等的示例。 （主要对等度量为90，次要对等度量为100）


 云互联站点参数

在配置站点后，连接详情可在站点配置 > 云互联页面上查看。

列

描述

云提供商

提供有关您连接的提供商的信息，包括：

  • 该区域

  • 账户 ID

  • 连接 ID

Fabric服务

提供有关您连接的服务提供商的信息，包括：

  • 提供商名称

  • VLAN ID

  • 连接 ID

  • 连接带宽

PoP位置

指示您连接到哪个PoP。

网络设置

提供关于隧道背后连接设置的信息。

连接状态

提供关于连接过程每个阶段的信息。

  • 连接性 - 指示连接是否完全正常。

  • BGP - 指示是否与BGP对等体有连接。 这只有在建立到云提供商和织物服务提供商的连接后才能发生。

  • 云提供商 - 指示是否已建立到云提供商的连接。

  • 织物服务提供商 - 指示是否已建立到织物服务提供商的连接。

连接

单击 测试连接 以检查当前连接状态。

在AWS帐户中配置设置

本部分介绍如何为AWS数据中心配置设置，以便其可以连接到您Cato账户中的云互联站点。

要为云互联站点配置AWS Direct Connect：

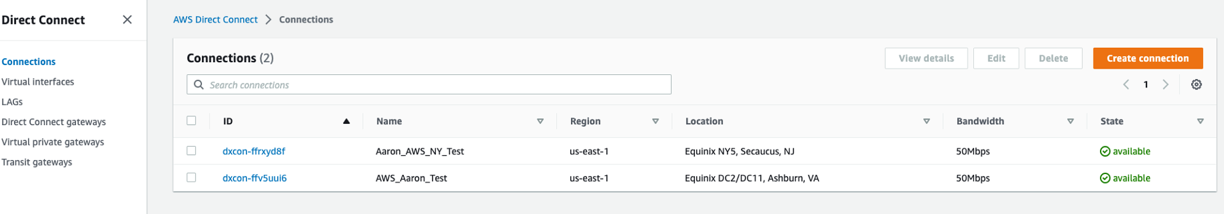

  1. 在AWS中，接受AWS Direct Connect > Connections下的已订购电路。 （一旦接受，连接状态将显示为可用）

    AWS连接

  2. 在AWS Direct Connect > Direct Connect Gateways中创建新的Direct Connect网关。

    1. 给予一个名称和一个私有ASN值。

      此ASN将在CMA BGP设置中被作为AWS侧引用。

      注意： 此ASN必须与为虚拟私有网关或传输网关定义的ASN不同。

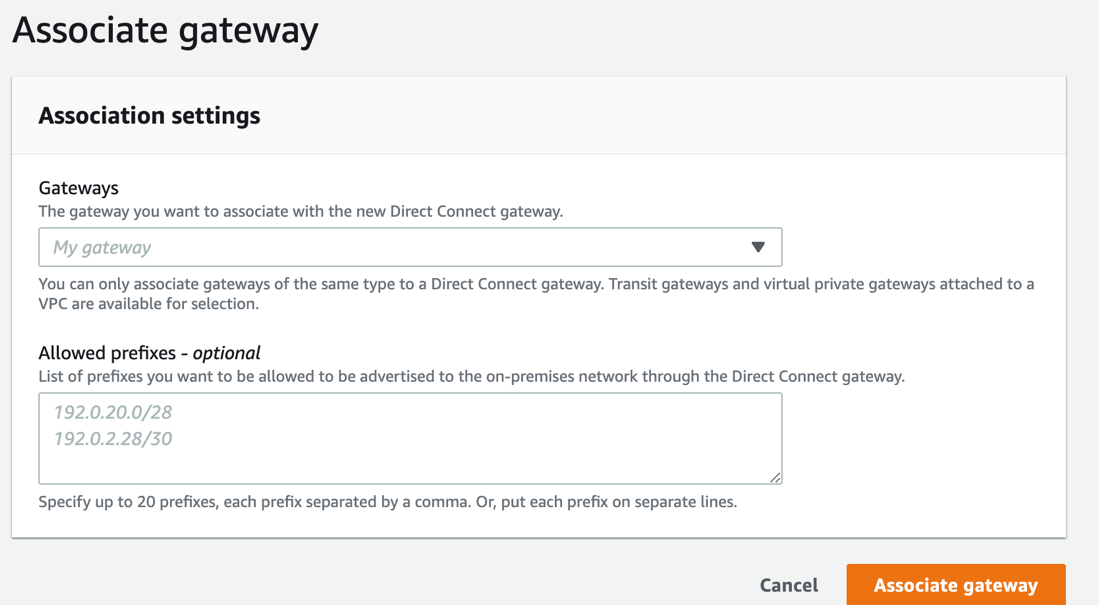

    2. 选择新创建的Direct Connect网关，在网关关联下单击关联网关。

      在这里，您可以选择虚拟私有网关或传输网关。 （允许多重关联，但必须是同一网关类型） 允许的前缀 – 如果您想自定义允许广播给Cato的前缀，请在此列出。 否则，请保持此字段为空。


  3. 将VLAN接口附加到您的Direct Connect网关：AWS Direct Connect > Virtual Interfaces > Create Virtual Interface。

    在这里，我们将两个已配置的电路附加到Direct Connect网关。

    1. 根据您的网关类型选择私有或传输。

    2. 为每个虚拟接口提供一个名称标识符。

    3. 在连接中选择每个已配置的电路。

    4. 直连网关 - 选择在步骤#2中定义的DCG。

    5. VLAN – 为每个接口定义一个唯一的VLAN。

    6. BGP ASN – 这是Cato侧的BGP。 （两个电路共用一个ASN）

    7. 您的路由器对等IP – 每个电路的Cato对等代表/30 IP

    8. Amazon路由器对等IP – 对于每个电路，与上述相同/30子网中的IP。

    9. BGP认证密钥 – 每个接口的MD5认证层。 AWS允许您自己定义密钥或允许AWS为您随机生成密钥。

    10. 巨型MTU – 不支持。

    注意：从下线状态变为可用状态可能需要几分钟时间。

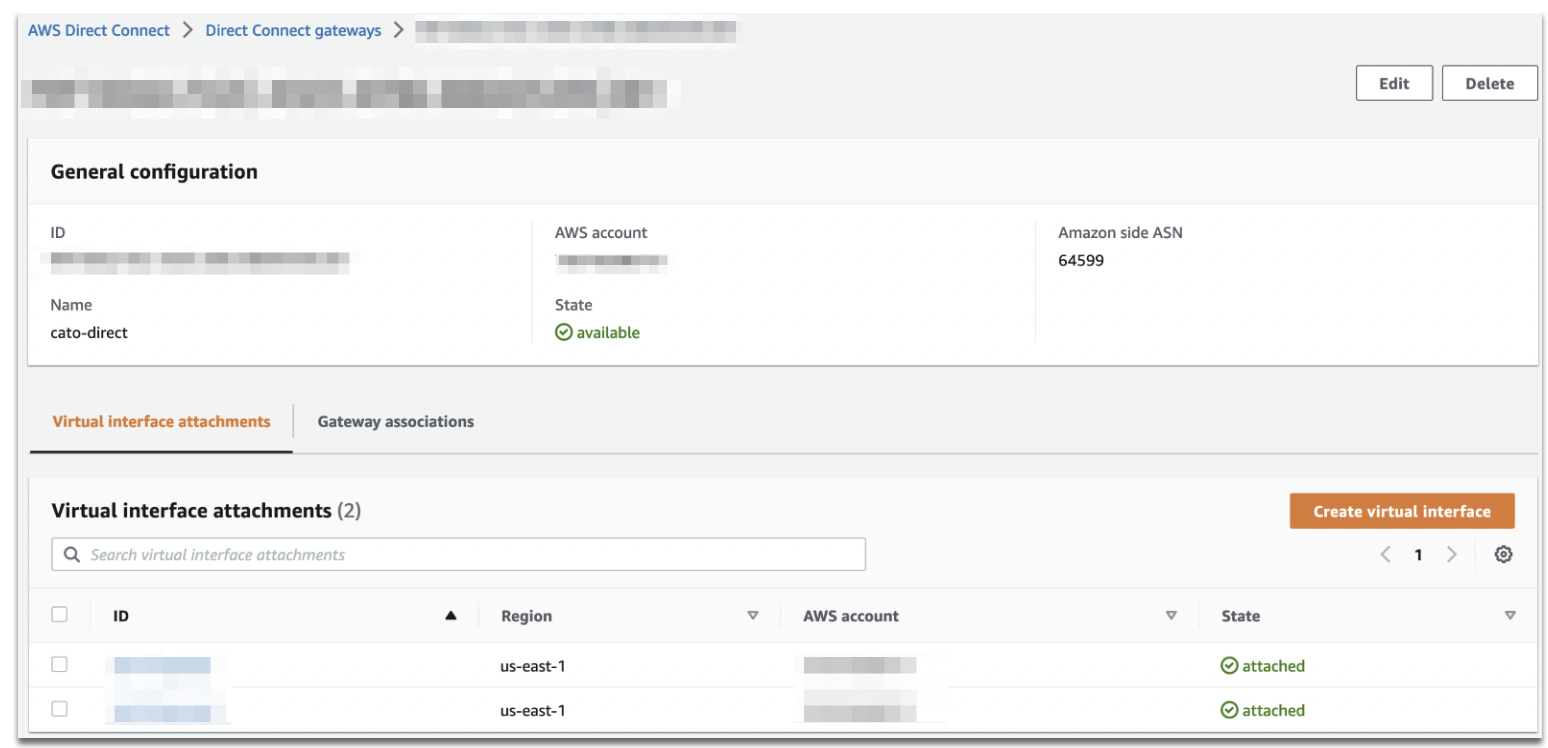

  4. 配置完成后，您应该有一个具有两个虚拟接口的Direct Connect网关处于以下状态。


监控和测试云互联站点的连接性

现在站点设置已完成，让我们回顾一下如何测试和监控连接。

Cato提供了多种工具来帮助您监控您的云互联站点并排除任何潜在问题，包括：

测试连接性工具

您可以使用测试连接性工具来测试每个电路的点对点云互联IP可达性。

站点配置 > 云互联中的测试连接性工具 从Cato PoP IP向要么主连接要么次连接的站点远程IP发送ICMP探针。

这些是ICMP探针的结果：

  • 成功 - 测试成功执行

  • 错误 - 测试未执行。 （测试被Cato PoP超时或无法执行）

  • 失败 - 测试成功执行但没有收到远程对等IP的响应

LAN监控

您可以使用LAN监控功能：

  • 从Cato PoP对主要电路远程IP执行连续的ICMP探测。

    注意： LAN监控仅监控云互联站点的主要电路。

  • 主机活动状态更改，适用于云提供商网络中的实例。

可以设置自定义阈值和ICMP间隔，并定义在达到这些阈值时向邮件列表发送电子邮件通知。


这是一个LAN监控的电子邮件通知示例：


BGP状态

在站点配置 > BGP 中，显示BGP状态确认每个电路的连接性。

状态输出具体的信息，包括学习、广播的子网以及BGP对等体的附加数据。

BGP状态输出示例：


BGP电子邮件通知

对于每个对等体，我们建议配置BGP邻居状态变更通知。 当BGP同行连接状态发生变化时，电子邮件通知会直接发送到管理员邮件列表。

在 站点配置 > BGP > BGP邻居 > 其他设置 > 跟踪 中配置电子邮件通知。

选择告警频率和邮件列表。

Cato允许以下频率配置：

  • 立即 - 每次发生时发送通知给接收者

  • 每小时 - 发送通知与首次发生时。 如果一个小时内有更多发生，则不发送额外电子邮件。

  • 每天 - 发送通知与首次发生时。 如果一天内有更多发生，则不发送额外通知。

  • 每周 - 发送通知与首次发生时。 如果一周内有更多发生，则不发送额外通知。

BGP电子邮件通知示例：


路由表

监控 > 路由表屏幕显示您账户的所有路由，包括动态路由。

路由表可用于确定基于下一跳、PoP和隧道度量的广告路由主要或次要隧道。

来自BGP的路由显示为动态路由类型。 来自被动线路对等体的路由显示为灰色。 两个线路的点对点子网在路由表中显示为静态路由类型。

例如，动态路由172.29.0.0/24由纽约PoP发布，度量为5（最高），是主要且当前的活跃隧道。

相同的路由也由Ashburn PoP上的次要隧道广告，度量较小为10。

如果Ashburn PoP上的次要隧道成为活动隧道，路由表将为此路由相应调整。


BGP对等体是静态的并且有自己的路由表项。 这些对等项为在他们之后广告的动态BGP路由的下一跳。 类似于其他路线，可以判断哪些对等体当前活跃并拥有更高的度量并通过哪个Cato PoP位置。


事件

在 站点监控 > 事件 屏幕中，Cato汇总与站点相关的所有记录事件。

关键事件可用于分析时间线，例如。 您可以使用以下事件子类型过滤相关事件：

  • BGP会话 – 通知BGP会话的建立或断开连接。 断开连接的已识别原因可在扩展事件日志中查看。 (在‘+’图标下)

  • BGP路由 – 包括从BGP对等方添加或删除新路由等BGP路由更改。

  • LAN监控 – 这些事件作为您配置的LAN监控设置的一部分记录。 如果未设置LAN监控，这些事件将不会记录。


站点网络分析

站点分析可让您监控站点的流量和吞吐量，并包含以下仪表板：

  • 网络分析 – 分析连接状态更改，流量、主机 和 吞吐量的数量。

    重要的是要记住，云互联站点连接是基于BGP对等体的。 如果两个BGP对等点都无法访问，则该站点被视为已断开连接。


  • 事件 - 站点事件源。

  • 应用分析 - 此仪表板解析主机的吞吐量和应用使用量。 您可以添加过滤器，如IP/主机、应用程序、类别等。


  • 优先级分析器 - 此仪表板允许分析随时间推移的QoS分配。 (阅读更多关于优先级分析器)

  • 已知主机 – 用于站点后方主机的实时仪表板。 每个主机可用数据点中包括IP、操作系统类型和主机活动。


  • 实时 - 此仪表板允许实时监控活动主机、吞吐量、热门应用程序、活动QoS等。


云互联在AWS中的限制

以下是设置AWS 云互联站点前需要考虑的限制列表：

  • AWS自动分配AWS路由器IP、Cato对等IP和MD5密钥。 (您可以选择手动自定义这些值)

  • Direct Connect接口最多可接收100个通过BGP的路由广告。 (Cato拥有自定义路由汇总的选项。 如果您想配置BGP路由汇总，请联系Cato支持。

    您可以阅读更多内容，访问AWS的官方 Direct Connect 文档。
