Este artículo explica cómo configurar un enlace de respaldo celular (como 4G/LTE) como un enlace de último recurso.
Para Sockets que están conectados a múltiples enlaces WAN, puede designar uno o más enlaces de respaldo como pasivos o de último recurso. Cato tiene dos opciones para enlaces de respaldo, precedencia 2 (pasivo) y precedencia 3 (enlaces de último recurso). Los enlaces de precedencia 2 se utilizan principalmente para enlaces cableados, mientras que los enlaces de precedencia 3 están diseñados principalmente para enlaces inalámbricos (4G/LTE).
¿Cuándo activa un Socket un enlace de último recurso?
El Socket activa los enlaces pasivos/de último recurso en los siguientes escenarios:
-
Todos los enlaces activos y pasivos están caídos.
-
Todos los enlaces activos y pasivos no cumplen con los umbrales de SLA de conectividad.
Para más información, consulte Configuración de las Opciones de SLA de Conexión.
¿Cuáles son las características especiales de un enlace de último recurso?
-
Utilización del ancho de banda - el Socket solo envía una cantidad mínima de tráfico del sistema Cato a través de los enlaces de Último Recurso para reducir el uso y el gasto de los enlaces 4G/LTE
El uso real del ancho de banda depende de múltiples factores, incluyendo el tamaño de la tabla de enrutamiento, el número de canales de sitio a sitio, el tamaño de la cuenta, cambios en la configuración y así sucesivamente.
-
Temporizador de gracia (opcional) - El Socket espera un período de tiempo establecido para permitir que sus mecanismos de auto-reparación solucionen problemas de conectividad en los enlaces activos (precedencia 1), antes de activar el enlace de Último Recurso
¿Cómo funciona el Temporizador de Gracia?
Cuando un enlace se configura como enlace de Último Recurso (precedencia 3), tiene la opción de personalizar el Temporizador de Gracia para este enlace. El valor predeterminado para el Temporizador de Gracia es 0 segundos, lo que significa que el Socket no espera ningún tiempo antes de activar el enlace de Último Recurso.
Si personaliza el Temporizador de Gracia, el Socket espera reparar la conectividad en los enlaces activos. Durante este tiempo de espera, el sitio puede experimentar problemas de conectividad (o no tener conectividad) antes de que el Socket active el enlace de Último Recurso.
Una vez que el enlace de Último Recurso se activa, comienza a enviar y recibir tráfico para el sitio.
¿Cuánto tiempo permanece activo el enlace de Último Recurso?
El Socket desactiva el enlace de Último Recurso cuando un enlace de precedencia 1 o 2 cumple con los umbrales de SLA de conectividad durante un período continuo de 10 minutos. Si durante este período de 10 minutos, el enlace de mayor precedencia experimenta problemas de SLA de conectividad nuevamente, entonces se restablece el temporizador de desactivación de 10 minutos.
También puede configurar una frecuencia de keepalive de WAN diferente para los enlaces de Último Recurso. Un mayor frecuencia de keepalive también puede ayudar a reducir el tráfico en estos enlaces. Para más información sobre la configuración de las opciones de Keepalive, consulte Personalización de la Frecuencia de Keepalive de WAN.
Para cada sitio con un enlace de respaldo celular, puede definirlo como un enlace de último recurso. También puede configurar la configuración del Temporizador de Gracia para crear un período de espera antes de que el Socket active el enlace de último recurso para un sitio.
En la sección Socket del sitio, defina el enlace de respaldo celular (4G/LTE) como el enlace de último recurso con precedencia 3.
La siguiente captura de pantalla muestra el puerto 3 definido como el enlace de último recurso para un Socket X1700:
Para definir el enlace de último recurso para un sitio:
-
Desde el menú de navegación, haga clic en Network > Sites y seleccione el sitio.
-
Desde el menú de navegación, seleccione Site Configuration > Socket.
-
Haga clic en el Port que se va a editar o configurar. Se abre el panel Edit Socket Interface.
-
En la sección Socket, establezca la Precedence en 3 (Last-resort).
-
Haga clic en Apply.
La configuración del SLA de Conexión Temporizador de Gracia le permite definir un período de espera antes de que el Socket active el enlace de Último Recurso.
Nota
Nota: Cuando configura un temporizador de gracia que es mayor que el valor predeterminado de 0 segundos, el sitio puede perder conectividad durante el período de espera.
Puede definir la configuración del temporizador de gracia para toda la cuenta y una configuración diferente del temporizador de gracia para sitios específicos. El temporizador de gracia para un sitio específico invalida la configuración de la cuenta.
Configure la configuración del temporizador de gracia que se aplica a los enlaces de último recurso para cada sitio en la cuenta.
Para configurar la opción de cuenta para el temporizador de gracia para el enlace de último recurso:
-
Desde el menú de navegación, haga clic en Network > Connection SLA. Se abre la pantalla Connection SLA.
-
Expanda la sección Last Resort Link.
-
En la sección Grace Timer, ingrese el número de segundos que el Socket espera antes de activar el enlace de último recurso.

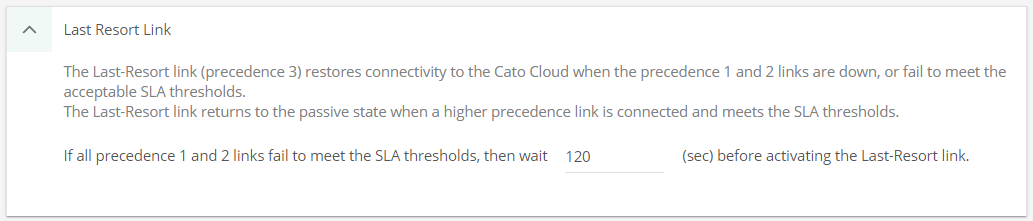

La siguiente captura de pantalla muestra un temporizador de gracia configurado en 120 segundos.
-
Haz clic en Guardar.
Puede configurar una configuración diferente del temporizador de gracia para sitios específicos. La configuración para un sitio específico invalida la configuración de la cuenta.
Para definir la configuración del temporizador de gracia para un sitio específico:
-
Desde el menú de navegación, haga clic en Network > Sites y seleccione el sitio.
-
Desde el menú de navegación, haga clic en Advanced Settings > Connection SLA.
-
Expanda la sección Connection SLA.
-
Expanda la sección Last-Resort Link.
-

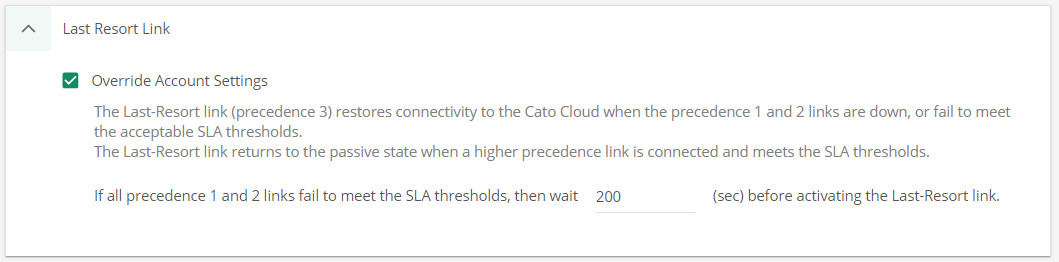

Seleccione Override account settings.
-
En la sección Grace Timer, ingrese el número de segundos que el Socket (para este sitio) espera antes de que active el enlace de último recurso.
-
Haz clic en Guardar.
Esta sección describe las configuraciones recomendadas para configurar un enlace celular como un enlace de Último Recurso en la Aplicación de Gestión Cato. El objetivo de esta configuración es minimizar la cantidad de tráfico que se envía a través de este enlace, cuando está pasivo o cuando el Socket lo activa.
Los requisitos específicos de su sitio o red pueden requerir una configuración diferente. Solo el primer paso es obligatorio, los otros pasos son sugerencias para minimizar el tráfico en el enlace celular.
-
Obligatorio: En la página Network > Sites > {Site Name} > Site Configuration > Socket, edite la Precedencia WAN del Socket para este enlace como 3 (Último Recurso).
-
En la misma ubicación, asegúrese de que el Off-Cloud Traffic está desactivado para este enlace.
-
Si el Last Mile-Monitoring está habilitado para este sitio, en la sección de Last Mile-Monitoring para el sitio, excluya este enlace del monitoreo.
-
Configure el Temporizador de Gracia para el sitio.
-
El Temporizador de Gracia retrasa la activación del enlace de Último Recurso y permite que el Socket intente remediar el problema de conectividad con el enlace activo principal. Si el problema no se resuelve durante el período de Tiempo de Gracia, entonces el Socket activa el enlace de Último Recurso. Es posible que el sitio pierda conectividad durante el período de Tiempo de Gracia.
-
La configuración predeterminada para el Temporizador de Gracia es 0 segundos, entonces el Socket puede activar inmediatamente el enlace de Último Recurso.
-
-
En la configuración de Connection SLA para el sitio, aumente la configuración de keepalive para el enlace de Último Recurso.
