Remarque
Remarque : Cette fonctionnalité est prise en charge à partir de la version Socket v12.0 et supérieure.
Cet article explique comment configurer un lien cellulaire de sauvegarde (comme 4G/LTE) en tant que lien de dernier recours.
Pour les Sockets connectés à plusieurs liens WAN, vous pouvez désigner un ou plusieurs liens de sauvegarde comme passifs ou de dernier recours. Cato propose deux options pour les liens de sauvegarde, priorité 2 (passif) et priorité 3 (liens de dernier recours). Les liens de priorité 2 sont principalement utilisés pour les liens câblés, tandis que les liens de priorité 3 sont principalement conçus pour les liens sans fil (4G/LTE).
Quand un Socket active-t-il un lien de dernier recours ?
Le Socket active les liens passifs/dernier recours dans les scénarios suivants :
-
Tous les liens actifs et passifs sont désactivés.
-
Tous les liens actifs et passifs ne parviennent pas à respecter les seuils de SLA de connectivité.
Pour plus d'informations, voir Configuration des paramètres de SLA de connexion.
Quelles sont les caractéristiques spéciales d'un lien de dernier recours ?
-
Utilisation de la bande passante - Le Socket n'envoie qu'une quantité minimale de trafic système Cato sur les liens de dernier recours pour réduire l'utilisation et le coût des liens 4G/LTE
L'utilisation réelle de la bande passante dépend de plusieurs facteurs, notamment la taille de la table de routage, le nombre de canaux site à site, la taille du compte, les changements de configuration, etc.
-
Minuteur de grâce (optionnel) - Le Socket attend un temps défini pour permettre à ses mécanismes de réparation automatique de résoudre les problèmes de connectivité sur les liens actifs (priorité 1), avant d'activer le lien de dernier recours
Comment fonctionne le minuteur de grâce ?
Lorsqu'un lien est défini comme lien de dernier recours (priorité 3), vous avez la possibilité de personnaliser le minuteur de grâce pour ce lien. La valeur par défaut pour le minuteur de grâce est de 0 secondes, ce qui signifie que le Socket n'attend pas avant d'activer le lien de dernier recours.
Si vous personnalisez le minuteur de grâce, le Socket attend de réparer la connectivité sur les liens actifs. Pendant cette période d'attente, le site peut rencontrer des problèmes de connectivité (ou pas de connectivité) avant que le Socket n'active le lien de dernier recours.
Une fois que le lien de dernier recours est activé, il commence à envoyer et recevoir du trafic pour le site.
Combien de temps le lien de dernier recours reste-t-il actif ?
Le Socket désactive le lien de dernier recours lorsqu'un lien de priorité 1 ou 2 respecte les seuils de SLA de connectivité pendant une période continue de 10 minutes. Si au cours de cette période de 10 minutes, le lien de plus haute priorité connaît de nouveau des problèmes de SLA de connectivité, le minuteur de désactivation de 10 minutes est réinitialisé.
Vous pouvez également configurer une fréquence de Keepalive WAN différente pour les liens de dernier recours. Une fréquence de keepalive plus grande peut également aider à réduire le trafic sur ces liens. Pour plus d'informations sur la configuration des paramètres de Keepalive, voir Personnalisation de la fréquence de Keepalive WAN.
Pour chaque site avec un lien de sauvegarde cellulaire, vous pouvez le définir comme un lien de dernier recours. Vous pouvez également configurer le paramètre du minuteur de grâce pour créer une période d'attente avant que le Socket n'active le lien de dernier recours pour un site.
Dans la section Socket pour le site, définissez le lien de sauvegarde cellulaire (4G/LTE) comme lien de dernier recours avec la priorité 3.
La capture d'écran suivante montre le port 3 défini comme lien de dernier recours pour un Socket X1700 :
Pour définir le lien de dernier recours pour un site :
-
Dans le menu de navigation, cliquez sur Network > Sites et sélectionnez le site.
-
Dans le menu de navigation, sélectionnez Configuration du site > Socket.
-
Cliquez sur le Port à éditer ou à configurer. Le panneau Edit Socket Interface s'ouvre.
-
Dans la section Socket, réglez la Priorité sur 3 (dernier recours).
-
Cliquez sur Appliquer.
Le paramètre de minuteur de grâce de SLA de connexion vous permet de définir une période d'attente avant que le Socket active le lien de dernier recours.
Remarque
Remarque : Lorsque vous configurez un minuteur de grâce supérieur à la valeur par défaut de 0 seconde, le site peut perdre la connectivité pendant la période d'attente.
Vous pouvez définir le paramètre du minuteur de grâce pour l'ensemble du compte, et un paramètre différent pour des sites spécifiques. Le minuteur de grâce pour un site spécifique remplace les paramètres du compte.
Configurez le paramètre de minuteur de grâce appliqué aux liens de dernier recours pour chaque site du compte.
Pour configurer le paramètre de compte pour le minuteur de grâce pour le lien de dernier recours :
-
Dans le menu de navigation, cliquez sur Network > Connection SLA. L'écran Connection SLA s'ouvre.
-
Développez la section Last Resort Link.
-
Dans la section Grace Timer, entrez le nombre de secondes que le Socket attend avant d'activer le lien de dernier recours.

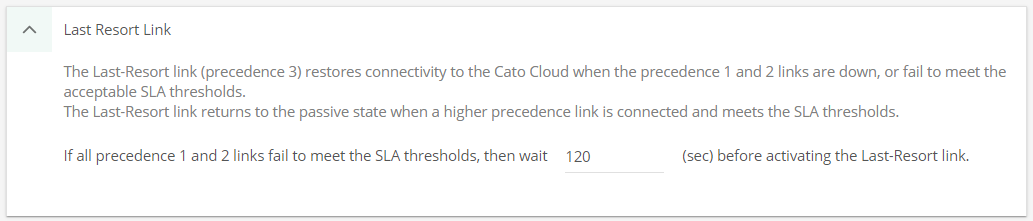

La capture d'écran suivante montre un minuteur de grâce réglé sur 120 secondes.
-
Cliquez sur Sauvegarder.
Vous pouvez configurer un paramètre de minuteur de grâce différent pour des sites spécifiques. Le paramètre pour un site spécifique remplace le paramètre de compte.
Pour définir les paramètres du minuteur de grâce pour un site spécifique :
-
Dans le menu de navigation, cliquez sur Réseau > Sites et sélectionnez le site.
-
Dans le menu de navigation, cliquez sur Paramètres avancés > Connection SLA.
-
Développez la section Connection SLA.
-
Développez la section Last-Resort Link.
-

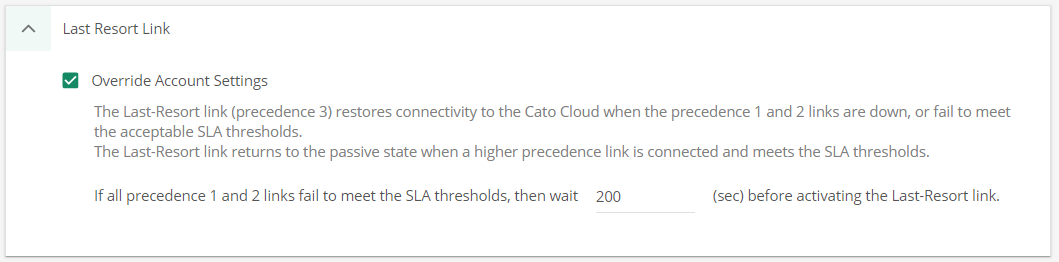

Sélectionnez Remplacer les paramètres du compte.
-
Dans la section Grace Timer, entrez le nombre de secondes que le Socket (pour ce site) attend avant d'activer le lien de dernier recours.
-
Cliquez sur Sauvegarder.
Cette section décrit les paramètres recommandés pour configurer un lien cellulaire comme lien de dernier recours dans l'application de gestion de Cato. L'objectif de cette configuration est de minimiser la quantité de trafic envoyé sur ce lien, lorsqu'il est passif ou lorsque le Socket l'active.
Les exigences spécifiques de votre site ou réseau peuvent nécessiter une configuration différente. Seul le premier pas est requis, les autres étapes sont des suggestions pour minimiser le trafic sur le lien cellulaire.
-
Obligatoire : Dans la page Network > Sites > {Site Name} > Site Configuration > Socket, modifiez la WAN Precedence du Socket pour ce lien en 3 (Dernier Recours).
-
Dans le même emplacement, assurez-vous que le Off-Cloud Traffic est désactivé pour ce lien.
-
Si le Last Mile-Monitoring est activé pour ce site, dans la section Last Mile-Monitoring pour le site, excluez ce lien du monitoring.
-
Configurez le Grace Timer pour le site.
-
Le Grace Timer retarde l'activation du lien de Dernier Recours et permet au Socket d'essayer de remédier au problème de connectivité avec le lien actif principal. Si le problème n'est pas résolu pendant la période de Grace Time, alors le Socket active le lien de Dernier Recours. Il est possible que le site perde la connectivité pendant la période de Grace Time.
-
La configuration par défaut pour le Grace Timer est de 0 secondes, alors le Socket peut immédiatement activer le lien de Dernier Recours.
-
-
Dans les paramètres du Connection SLA pour le site, augmentez les paramètres de keepalive pour le lien de Dernier Recours.
