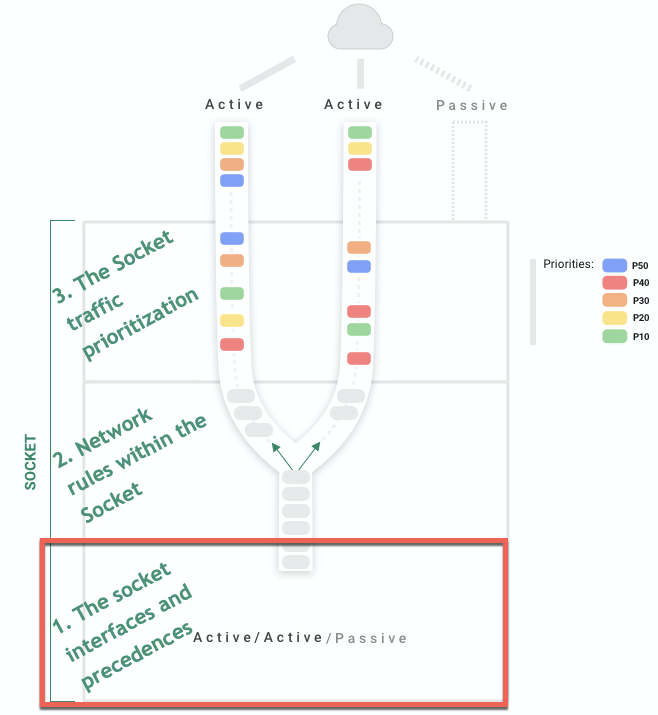

Parte 1: As Interfaces de Soquete e a Precedência

O Socket é responsável pelo tráfego WAN e Internet. Você pode atribuir cada uma das interfaces do Socket WAN para se conectar a um ISP (Provedor de Serviços de Internet) diferente ou MPLS na Última Milha. Este artigo foca nas opções de implantação do Socket e explica o mecanismo de transporte relevante.


Trabalhando com Interfaces de Soquete e Precedência

A implantação do Socket Cato define como o tráfego é enviado pelos links. Use o Aplicativo de Gerenciamento Cato para configurar a precedência de cada link de Socket para selecionar a implantação para o site. Estas são as implantações disponíveis:

  • Ativo/Ativo – ambos os links com a mesma precedência para balanceamento de carga

  • Ativo/Passivo – ambos os links com precedência diferente para redundância

  • Mais de dois links – duas ou mais precedências diferentes para balanceamento de carga e redundância

Para mais informações sobre configuração de precedência, veja Working with Socket Sites.

Ativo / Ativo – Interfaces com a Mesma Precedência

Em implantações ativas/ativas, os Sockets estabelecem túneis DTLS para o PoP Cato e usam pontuações SLA para distribuição inteligente de fluxo bidirecional para garantir o melhor SLA para o tráfego. O Socket roteia o tráfego nos links com base na Política de Rede.

Se houver um problema detectado em um link (como desconexão de porta ou SLA degradado), o Socket transfere sem interrupção o tráfego para outro link e mantém os fluxos vivos e conectados. A Cato recomenda implementar a configuração ativa/ativa para a melhor experiência do usuário e reação imediata em tempo real para problemas de conectividade.

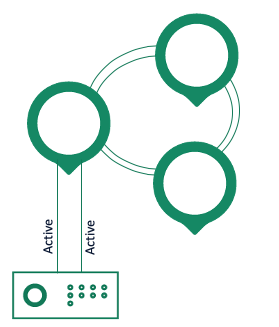

No Aplicativo de Gerenciamento Cato, todos os links são configurados com a mesma precedência – 1 (Ativo). O diagrama seguinte mostra um Socket conectado à Nuvem Cato com dois links ativos:


Ativo / Passivo – Interfaces com Precedência Diferente

Quando um Socket é configurado para uma implantação ativa/passiva, o Socket estabelece túneis DTLS para o PoP via todos os links ativos e passivos. Os Sockets e PoPs ativam os links passivos para tráfego somente após detectar problemas de conectividade em todos os links ativos. Durante esse tempo, os links de precedência 1 e precedência 2 operam em um modo ativo/ativo e usam a distribuição de fluxo bidirecional inteligente para direcionar os fluxos sobre o link com a melhor pontuação SLA. Após um período de tempo de 10 minutos, o Socket reavalia as condições de SLA e pode desativar o link de precedência 2.

Os limites para ativação de links passivos para tráfego são definidos pelas configurações de SLA. Para mais informações veja Configuração das Configurações de Conexão SLA.

Nota

Nota: O tráfego sobre o link passivo é usado para monitoramento da qualidade do link e realização de verificações de conectividade PoP. Se você usar o link passivo com um provedor LTE celular, pode configurá-lo como um link de precedência 3 (Último Recurso) para preservar o uso de dados minimizando o tráfego de controle.

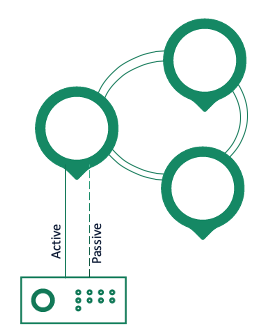

O diagrama seguinte mostra um Socket conectado à Nuvem Cato com um link ativo e um link passivo:


Trabalhando com Mais de Dois Links

Para implantações onde você possui mais de dois links para transporte, pode implementar uma implantação ativa/ativa/ativa ou ativa/ativa/passiva. Um exemplo de implantação ativa/ativa/passiva utiliza dois links ativos conectados a diferentes ISPs e um link passivo que se conecta a uma rede 4G/LTE. Se os links ativos forem desconectados ou excederem os limites de SLA do link, o Socket então ativa o link passivo.

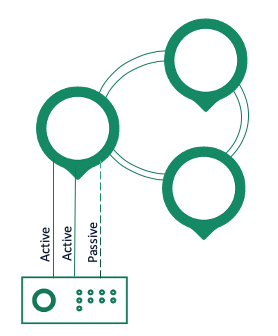

O diagrama seguinte mostra um Socket com dois links ativos e um link passivo conectado ao mesmo PoP na Nuvem Cato:


Compreendendo Implantações Ativas/Ativas

Um dos desafios do Socket em implantações ativas/ativas é evitar dividir um fluxo de conexão entre os links ativos. Para resolver o desafio, o Socket usa o método de aderência e distribui o tráfego sobre os dois links ativos com base em fluxos em vez de pacotes individuais. Cada fluxo é uma conexão de rede baseada no seguinte conjunto de cinco elementos que permite que os fluxos permaneçam com o túnel inicialmente escolhido: endereço IP de origem, número da porta de origem, endereço IP de destino, número da porta de destino e o protocolo. Quando pacotes de um fluxo chegam ao Socket, eles são enviados pelo mesmo túnel usado quando o fluxo foi criado.

Para implantações ativas/ativas, o Socket considera ambos túneis DTLS como um único Multi-Túnel. O Multi-Túnel é um túnel lógico que contém todas as informações sobre os fluxos. Se um túnel se desconectar, o Socket rapidamente restaura a conexão com o outro túnel e não há impacto para o usuário final.

Para mais sobre as configurações e limites para tráfego em implantações ativas/ativas, veja Distribuição de Tráfego Ativo/Ativo.

Quando os Fluxos se Movem Entre Interfaces?

Esta seção descreve os casos em que o Socket decide mover os fluxos de um link ativo para outro.

Desconexão do Túnel

O Socket move imediatamente os fluxos para o outro link ativo se identificar que o túnel está desconectado, seja por perda de pacotes de 100%, seja porque o Socket não recebe respostas para as mensagens de keep-alive.

Desconexão da Porta

Se o Socket identificar que a porta física está desconectada, por exemplo, se o cabo de rede estiver desconectado, ele move imediatamente todos os fluxos para o outro link ativo. Quando a conexão é restaurada, o Socket calcula a pontuação de SLA para o link e gradualmente começa a usá-lo para novos fluxos em modo ativo/ativo.

Melhor Transporte

O Socket verifica periodicamente um melhor transporte calculando a pontuação de SLA com base nos indicadores de saúde para cada um dos transportes disponíveis. As métricas para os limites de qualidade são: perda de pacotes, latência e variação. Para novos fluxos em cada direção, o Socket seleciona o melhor link com base na pontuação SLA.

Entendendo a Implantação Ativo/Passivo

Em implantações de link WAN ativo/passivo, o Socket utiliza os links ativos durante a operação normal e só ativa o link passivo quando o Socket ou PoP detectam um problema de conectividade em todos os links ativos.

Quando o Socket Ativa o Link Passivo?

O Socket ativa o link passivo se todos os túneis ativos estiverem desconectados ou não puderem atender aos limites de Limites de SLA de Conexão.

Desconexão do Túnel

O Socket ativa o link passivo quando todos os túneis de links ativos estão inativos ou têm uma perda de pacotes de 100%.

Desconexão da Porta

O Socket ativa imediatamente o link passivo quando todas as portas ativas estão desconectadas.

Qualidade de Link Fraca

Se todos os links ativos não atenderem aos limites de Limites de SLA, o Socket ativa o link passivo. Para mais informações sobre os Limites de SLA, veja Configurações de Conexão de Configuração de SLA.
