XOps Network Playbook - BGP истощение префикса

Этот плейбук описывает шаги для решения проблем, когда достигнуто ограничение маршрута BGP.

Обзор

Этот плейбук объясняет, как определить, когда достигнуто ограничение маршрута BGP, и описывает шаги для уменьшения количества маршрутов, передаваемых Cato.

Симптомы

Сеанс BGP сброшен или перевернут
Несогласованная маршрутизация
Периодическое попадание в черную дыру

Шаг 1 - Проверьте, достигнуто ли ограничение маршрута

Ниже перечислены различные способы, которыми администратор Приложения Управления Cato может подтвердить, что достигнуто ограничение маршрута.

Использование углубленного анализа истории

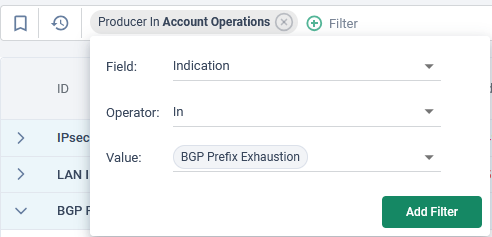

Перейдите на страницу Рабочей области Историй и установите производитель на Операции с учетными записями, включая фильтр 'Индикация В истощении префикса BGP'. Отрегулируйте временной интервал по мере необходимости.

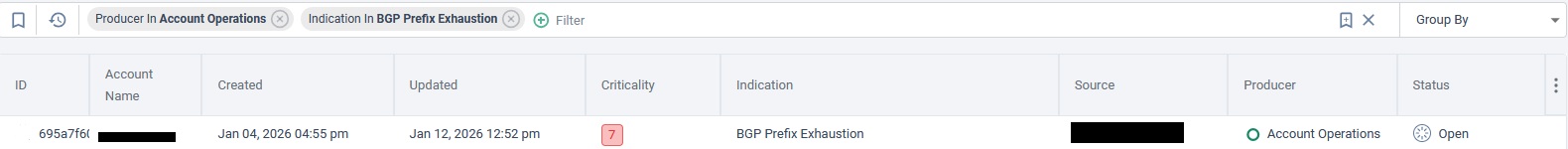

Убедитесь, что история создана, как показано ниже.

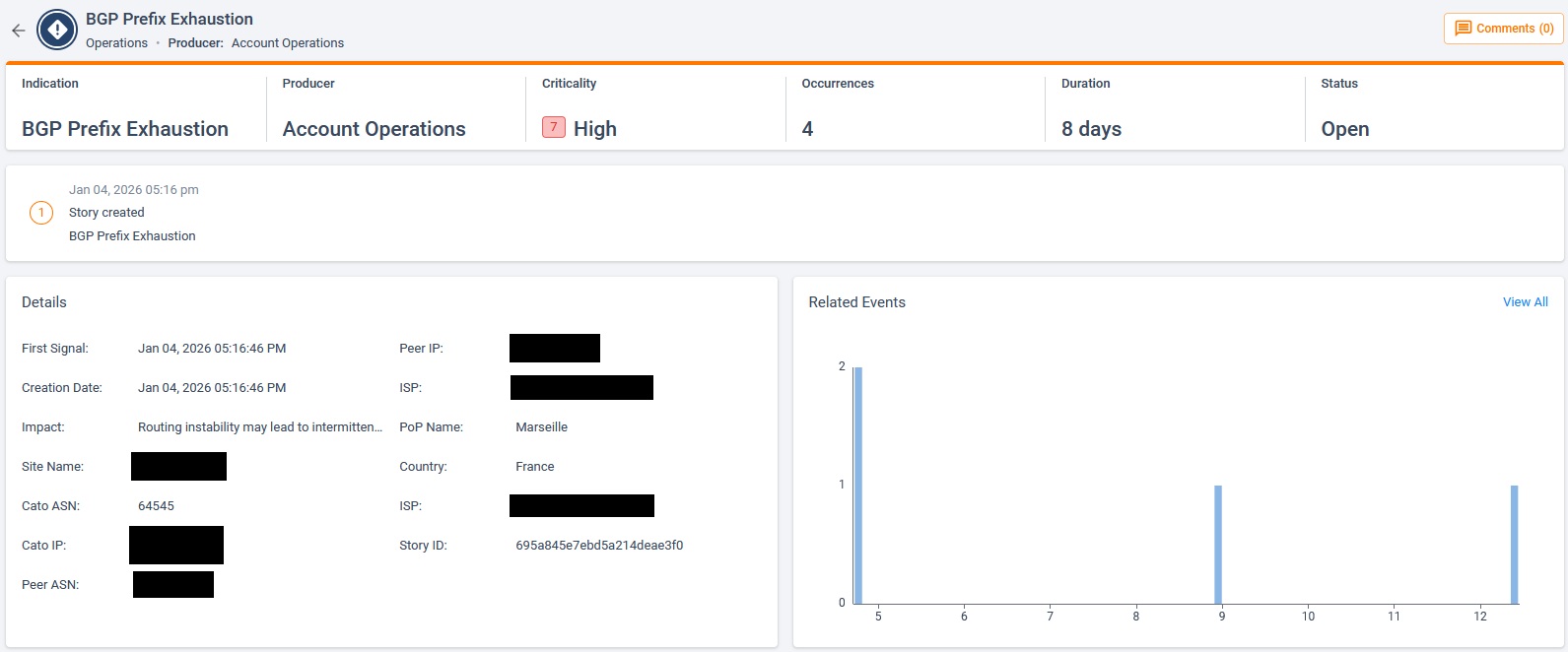

Щелкните по истории, чтобы углубиться в детали. Она предоставляет информацию о статусе истории, хронология инцидента

Проверьте статус BGP

Перейдите на соответствующую вкладку сайта BGP, нажмите Показать статус BGP и выберите Исходный статус. в окне поиска найдите поле routes_count и подтвердите, что число маршрутов достигло лимита в 1024 маршрута.

Шаг 2 - Уменьшите количество объявляемых маршрутов

Чтобы уменьшить количество маршрутов, объявляемых Cato, вы можете применить следующие параметры:

Объявление агрегированных (суммированных) маршрутов - Суммирование ваших внутренних префиксов может значительно сократить общее количество маршрутов, передаваемых в Cato.
Примените фильтрацию маршрутов - Исключите инфраструктурные, транзитные или любые не относящиеся к WAN префиксы, чтобы только необходимые маршруты были объявлены. Пожалуйста, ознакомьтесь со статьей Работа с фильтрацией BGP для возможных вариантов фильтрации.

Если эти шаги не могут быть реализованы, или если они были применены, но количество объявляемых маршрутов все еще превышает 1024, пожалуйста, свяжитесь с Поддержкой Cato для дальнейшей помощи.

Обращение в Поддержку Cato

Если следование этому плейбуку не решило проблему, подайте тикет в поддержку. Чтобы получить наиболее полезный ответ на запрос, администратор должен предоставить результаты выполненных шагов по устранению неполадок.
