AWS HA vSocket 故障排除

概览

本指南提供了一个详细的故障排除框架，用于解决在部署 AWS vSocket 高可用性 (HA) 期间遇到的常见问题。 无论是手动部署还是通过 AWS Marketplace 部署，这些步骤旨在帮助有效识别和解决潜在问题。

症状

AWS vSocket HA 部署的常见问题可能包括：

• HA 切换失败
  • 来自 vSocket WebUI 的 HA API 测试失败。
  • HA 切换失败导致流量未被转发到次要的 vSocket。
• HA 状态未就绪

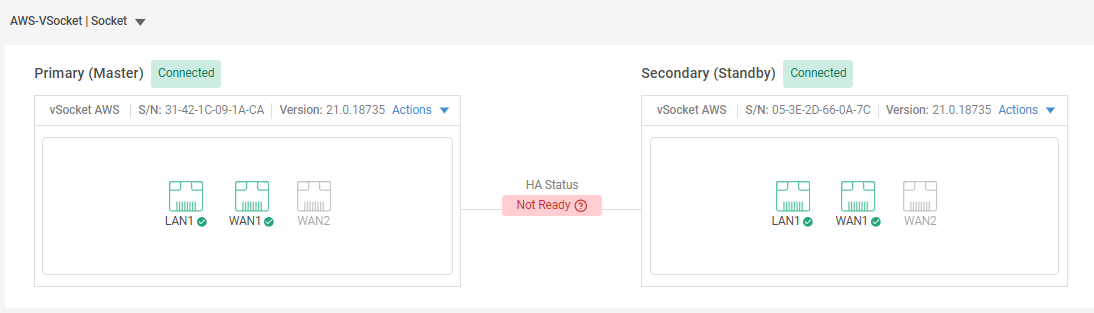

  • CMA 显示站点的 HA 状态为“未就绪”

可能原因

HA 部署失败通常是由于以下原因引起的：

• 在 AWS 中使用非公共 DNS。
• 管理接口缺乏互联网访问。
• IAM 角色配置错误。
• AWS 中的安全组和路由设置过于严格。
• 无法将适当的网络接口分配到 LAN 路由表。
• LAN 连接性问题。

问题故障排除

故障排除 HA 切换失败

如果流量在切换期间未路由到次要 vSocket，请考虑以下故障排除步骤：

运行 HA API 测试

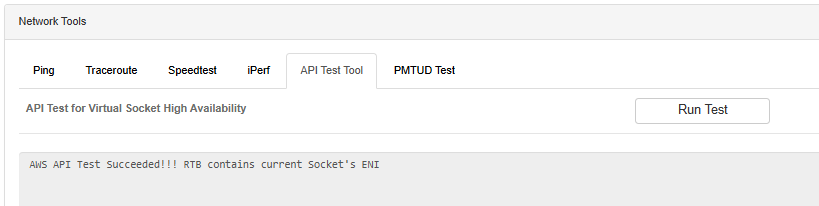

• 从 vSocket WebUI 运行 API 测试工具以测试两个 vSocket。
• 此工具验证与 AWS 的 API 调用是否可以成功进行。
• 此处可以看到与权限或路由表更新相关的任何错误。


检查 AWS DNS 配置

• 验证关联 VPC 是否配置了默认的AWS DNS 服务器。
• 要检查 AWS DNS 配置，请参阅修复 DNS 配置问题
• 如果配置了自定义 DNS 服务器（例如，私有 DNS 服务器），请确保其可以解析公共域名。 验证其可以解析由 API 使用的完全限定域名 (FQDN) ec2.<region>.amazonaws.com（例如，ec2.us-east-1.amazonaws.com），。
• 即使配置了默认 AWS DNS 服务器，与 MGMT 接口关联的安全组也应允许对 8.8.8.8 和 8.8.4.4 的 DNS 请求。

验证 LAN 路由表

• 为了将流量路由到主 vSocket，AWS 将当前主 vSocket 的 LAN 网络接口分配到 LAN 路由表。

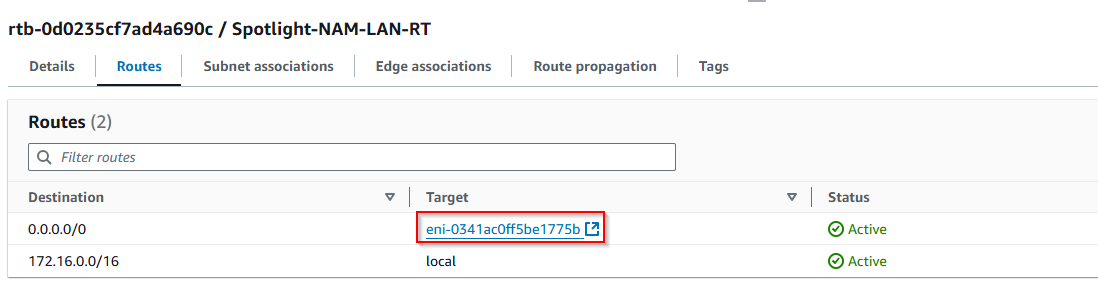

• 前往VPC > 路由表并选择 LAN 路由表。 在路由标签下，验证主 vSocket 的 LAN 网络接口是默认路由的网关 (目标)。 如果不是，请继续后续步骤。
• 请注意，如果在切换期间未更改目标网络接口卡，则手动修改 LAN 路由表可能是一个快速的解决方法。

验证 IAM 角色

• 在AWS vSocket 部署期间，HA IAM 角色被创建并与主要和次要 vSocket 关联。

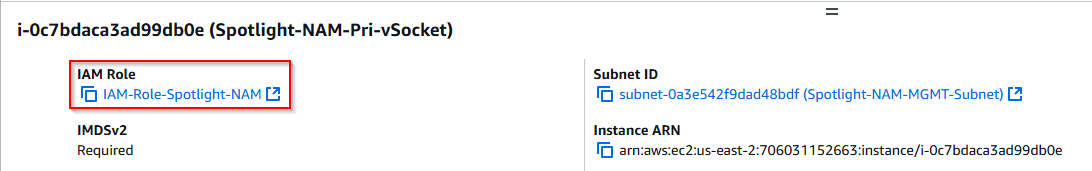

• 在每个实例的详细信息页面下，确认分配了正确的 IAM 角色。

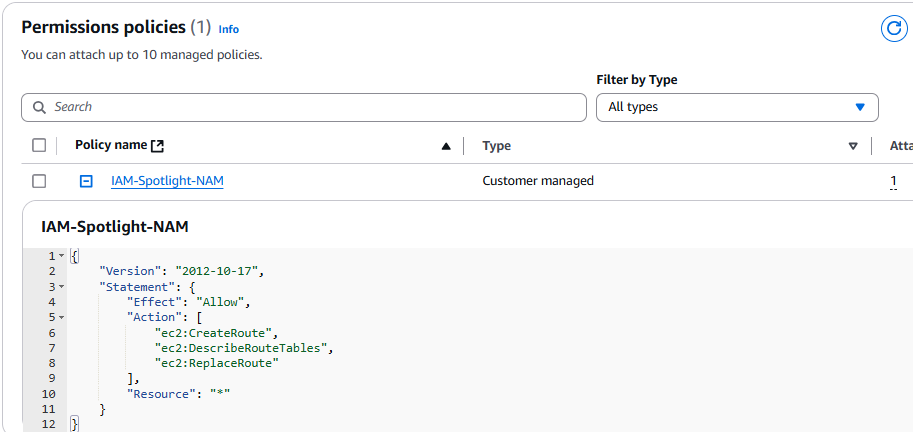

• 点击 IAM 角色链接，并在权限标签下，验证 IAM 策略是否包含正确的声明，如下所示。

注意： 如果缺失 IAM 角色，一旦角色被添加，必须重启 sockets 以使添加的角色生效。

验证 IMDS 设置

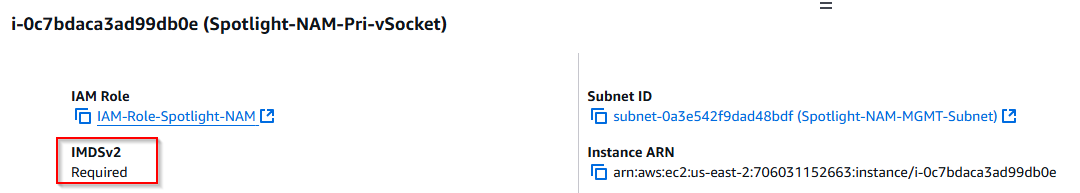

• 确保两个 vSocket 使用匹配的 IMDS 设置（可选或必填）。 欲了解更多信息，请查看AWS 文档。

• 从 vSocket 版本 20.0.18221 开始，支持 IMDSv2。
• 要修改 IMDS 设置，选择实例，然后在操作下点击实例设置 > 修改实例元数据选项。

验证网络安全组。

• 确保网络安全组未阻止到管理接口的出站流量。

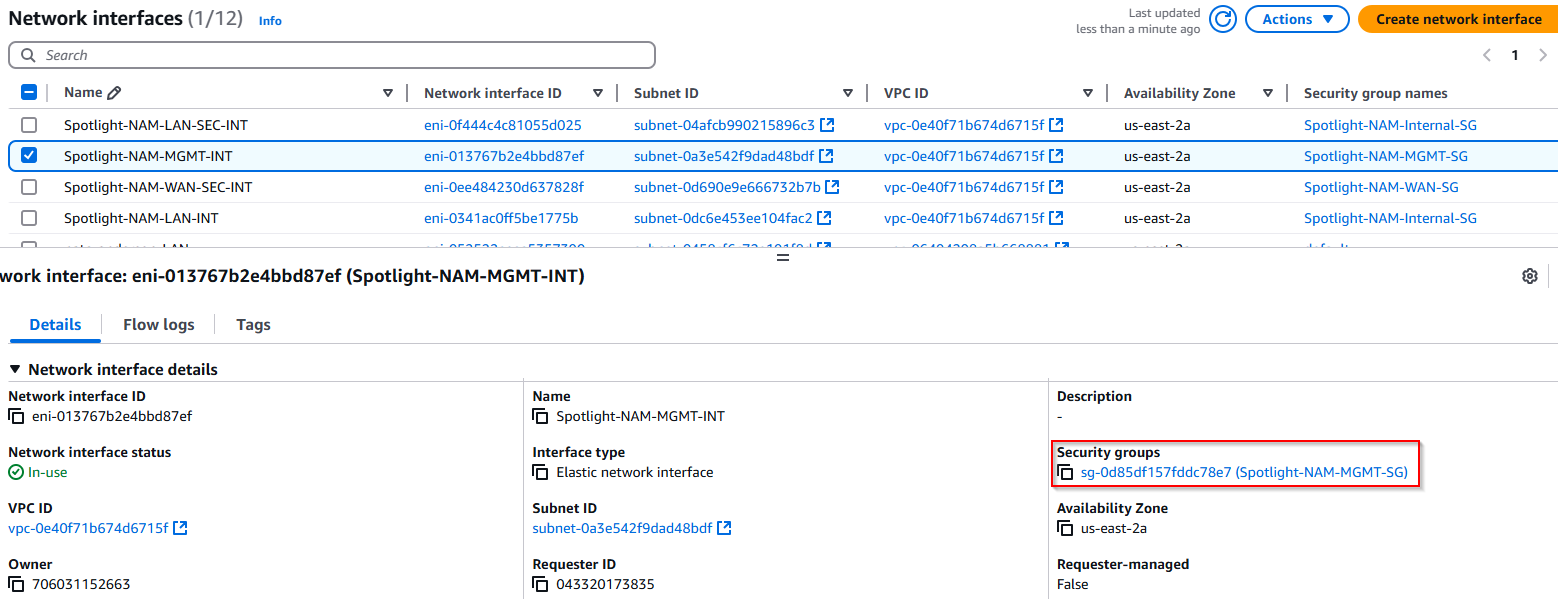

• 在EC2 > 网络接口下，找到与管理接口相关联的安全组。

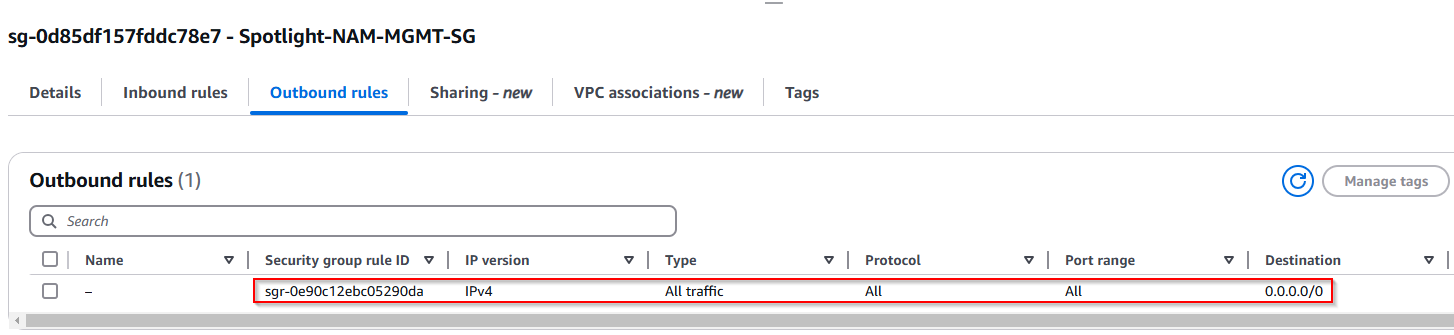

• 验证安全组的出站规则是否允许端口 80、443 和 53。 在这种情况下，所有出站流量均被允许。



验证 MGMT 接口的互联网流量路由。

• 如果 MGMT 接口流量通过 AWS 中的第三方防火墙进行路由，请检查是否允许 UDP/53、TCP/80 和 TCP/443 出站连接。

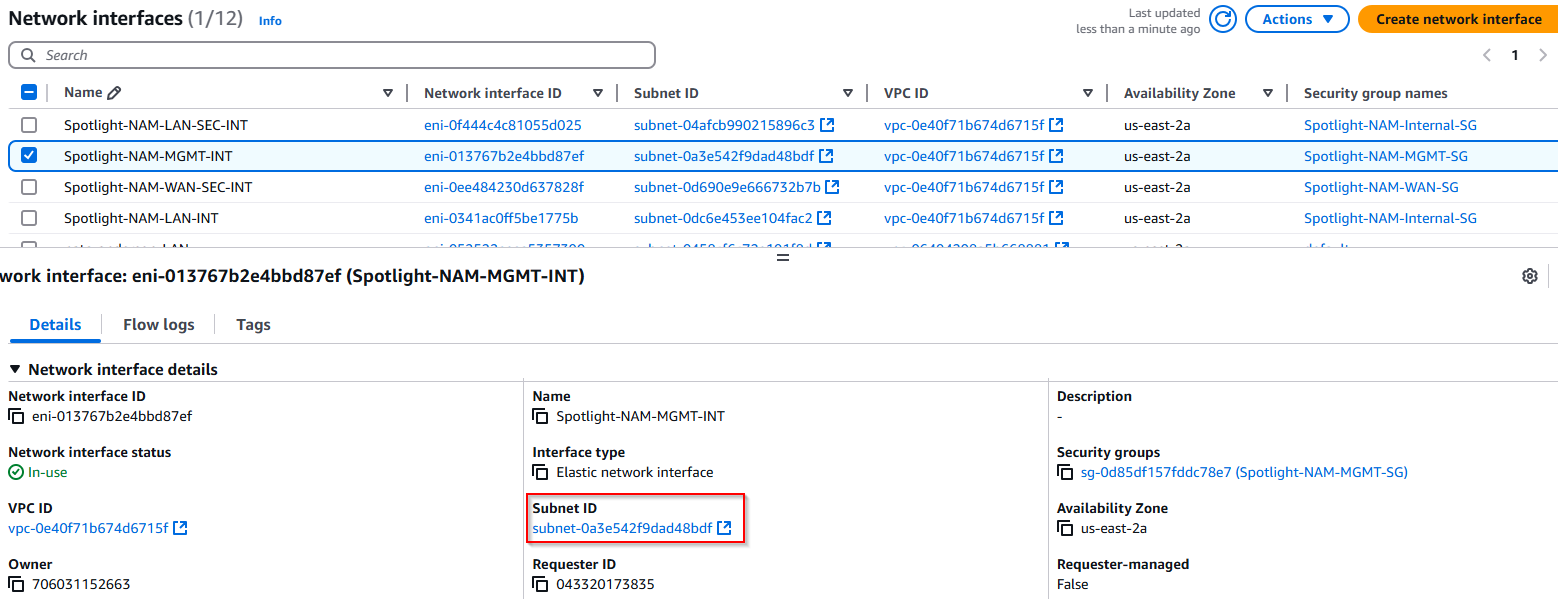

• 在网络接口页面上，点击 MGMT 接口的子网 ID。

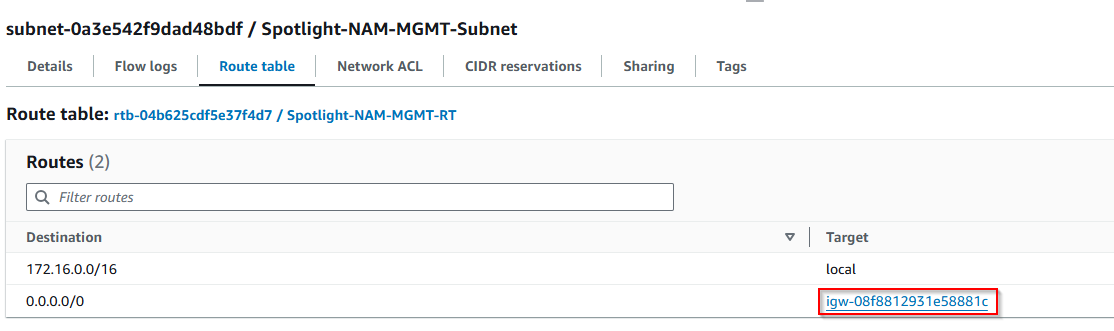

• 在子网页面上，选择路由表标签。 下图显示了指向 Internet 网关的默认路由，因此防火墙未阻止流量。

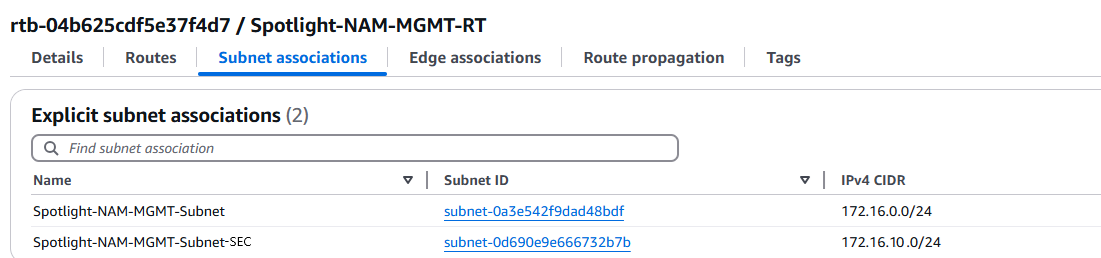

• 打开相关的路由表并验证所有 MGMT 子网是否被列为相关联的子网。 在双可用区的情况下，将存在两个 MGMT 子网，每个 vSocket 一个，如为次要 vSocket 局域网接口创建子网中所述。

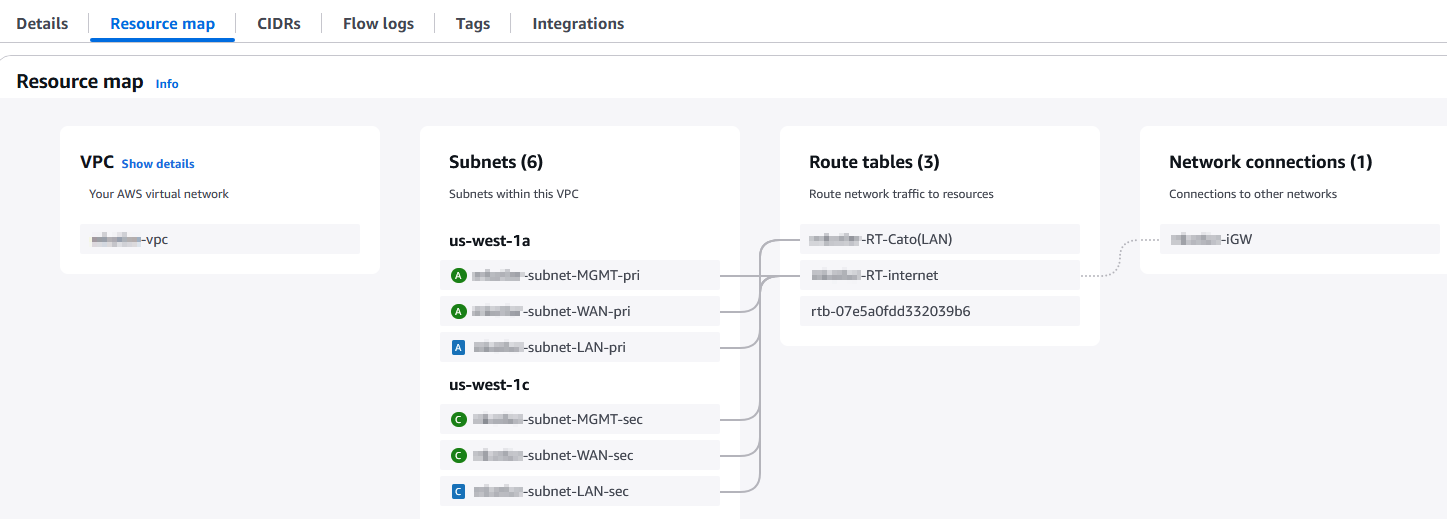

• 在 VPC 的资源地图标签上，所有关联的子网及其路由配置都以视觉方式呈现，便于参考。

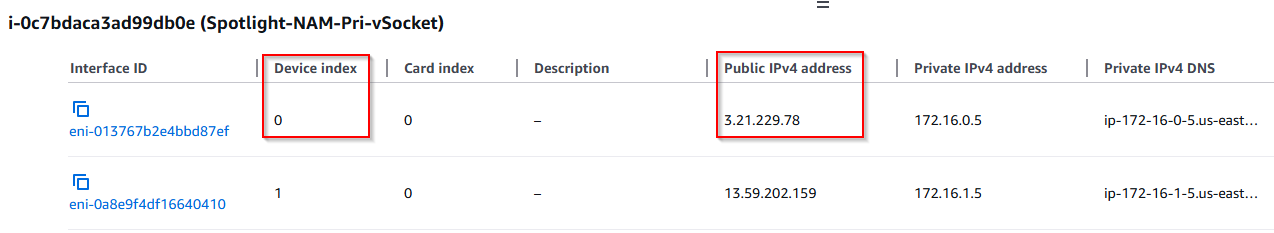

• 确认弹性IP已关联到MGMT接口。 这可以从实例的网络选项卡中看到。 MGMT接口可以通过其设备索引0来识别。 WAN和LAN接口应分别与设备索引1和2关联。

检查CloudTrail日志

• 启用AWS CloudTrail日志记录API调用到AWS，以调试HA故障转移期间LAN路由表的修改失败。

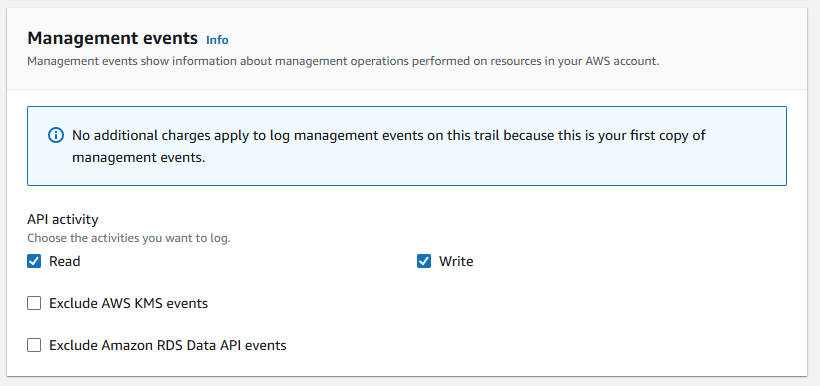

• 您可以按照过程创建一个日志，定义存储日志的S3存储桶，并选择包括API活动的管理事件。 请参阅创建日志。


排查HA状态未就绪问题

如果CMA显示HA状态未就绪并且两者vSocket都已上线运行，则两者vSocket将承担主控角色（分脑情况）。 这可能是由于以下原因：

• 两个vSocket运行不同的固件版本
• HA保持活动消息未到达次要vSocket

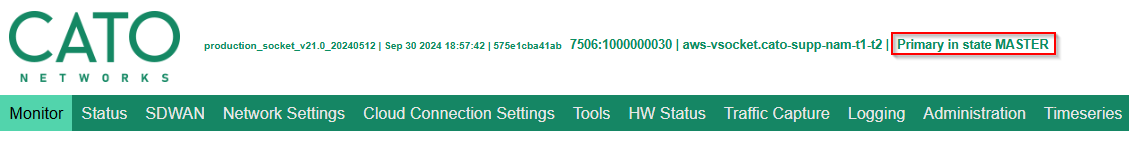

建议查看两者vSocket的WebUI页面以确认每个vSocket的HA状态。 如果主控和备用vSocket都处于主控角色，则会出现分脑情况。 WebUI将在主要监控页面的顶部显示当前角色。

检查固件版本

为了满足兼容版本标准，两者vSocket必须运行相同的主要版本，例如 v17.xx.yy 或 v18.xx.yy。vSocket在首次部署后执行初始升级。 如果其中一个vSocket未能升级，则必须对该问题进行故障排除。 提交支持工单以报告该问题。

检查HA保持活动

保持活动数据包使用AWS vSocket的UDP/20480端口，将仅从主控vSocket发送到备用vSocket。 当两个vSocket都有主控角色时会出现分脑情况，这可能由于vSocket之间的LAN连接性问题引起，导致HA保持活动消息未能到达次要vSocket。

运行以下检查以确认LAN连接性：

• 检查网络安全组是否正在阻止UDP/20480端口。 快速检查NSG规则的方法是转到AWS中的每个LAN网络接口并检查入站和出站规则，如检查网络安全组是否正在阻止出站流量中所述。
• 确认两者LAN接口已关联到不同的LAN子网。
• 从两者vSocket的WebUI中运行数据包捕获，并确定次要vSocket是否接收到主要发出的保持活动消息。

解决发现的问题

修复DNS配置问题

• 要修复DNS配置问题，请检查AWS默认DNS服务器是否已为VPC配置。

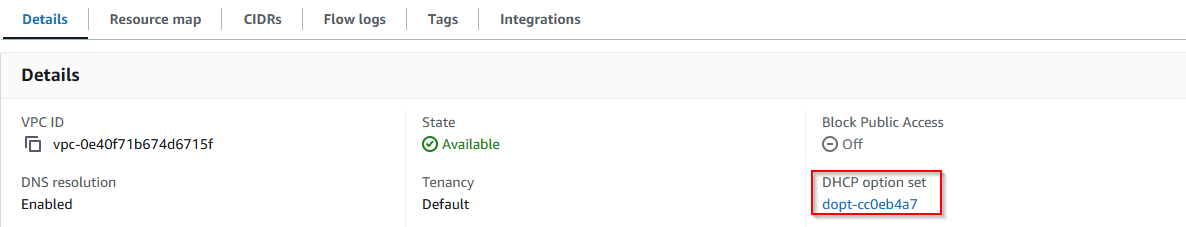

• 在VPC详细信息中，找到为其配置的DHCP选项集。

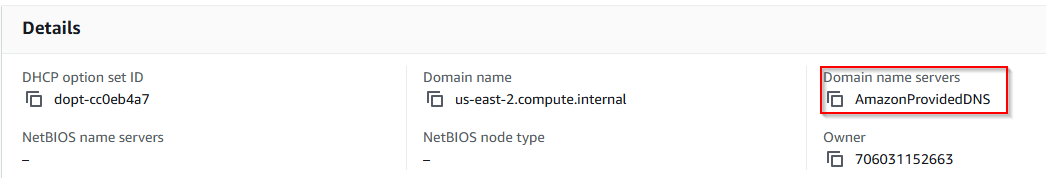

• 打开DHCP选项集，并验证已定义的域名服务器为AmazonProvidedDNS。
• 无法更改现有的域名服务器。 为此，创建一个新的DHCP选项集，该选项集将默认使用AmazonProvidedDNS。

注销并重新部署AWS vSocket

• 如果在执行了上述所有故障排除步骤后，HA故障转移仍继续失败，则可以注销并重新部署一个或两个vSocket。 请参阅重新部署高可用性vSocket站点
• 在重新部署vSocket之前，重要的是要删除虚拟机，但保留网络接口、相关的公共IP和IAM角色。
• 此外，请记得通过选择vSocket实例 > 安全性 > 附加IAM角色并分配AWS-HA角色，将正确的IAM角色重新附加到vSocket上。

向Cato支持提交案例

提交支持工单，同时附上上述故障排除步骤的结果。 请在工单中包括以下信息：

• 问题的清晰描述，包括任何错误消息。
• VPC中的DNS配置。
• API测试结果。
• LAN路由表和已配置的IAM角色的截图。
• 如果可能，请附上故障转移失败时的CloudTrail日志文件。
